Modules de contrôle / détecteurs - Composants

HYDROTRAINER-200 présente une large sélection de composants afin de répondre à tous vos besoins d'apprentissage en pneumatique / électro-pneumatique et permet de créer vos propres compositions personnalisées.

Télécharger le catalogue Configurateur de produits

Source d’alimentation 24 v.

HY9040-XX*: - Tension d’entrée: 110V- 240VAC. - Sortie: 24VDC / 5A. - Protection contre les court-circuit et les surcharges. - Interrupteur d’entrée et indication par voyant LED. - Câble d’alimentation inclus. - Connecteurs électriques femelles de sécurité de Ø 4 mm. - Boîtier isolant avec couvercle sérigraphié. _Référence configurable. Plus d'informations : Comment commander ou Configurateur de produits._

Ensemble des pulsateurs

HY9042: - 2 boutons avec retour par ressort. - Sélecteur de 2 positions. - Connecteurs électriques femelles de sécurité de Ø 4 mm. - Boîtier isolant avec couvercle sérigraphié.

Module de table PLC

HY9101: - 1 bouton avec retour par ressort. - Connecteurs électriques femelles de sécurité de Ø 4 mm. - Boîtier isolant avec couvercle sérigraphié.

Ensemble de 3 relais

HY9041: - Trois relais avec bobine 24V et 4 contacts commutables. - Ils disposent de LED indicatrice de relais activé. - Connecteurs électriques femelles de sécurité de Ø 4 mm. - Boîtier isolant avec couvercle sérigraphié.

Ensemble des câbles avec connecteur électrique de 4mm.

HY9046: - 5 câbles rouges de 1,5m. - 5 câbles noirs de 1m. - 10 câbles jaunes de 0,5m. - 5 câbles bleus de 0,25 m.

Ensemble des câbles avec connecteur électrique. 20 unités.

HY9111: - 10 câbles rouges de 1,5m. - 10 câbles noirs de 1m.

Jeu de connecteurs + câble pour électro-aimants des électrovannes

HY9272: - Connecteurs mâle de ø4 mm. - Câble de 1,5 m. - Préparé pour connecter à des bobines d’électrovannes. - Il inclue 3 unités (1 connecteur noir et 2 gris). - Indicateurs LED.

Fin de course électrique

HY9231: - Entraînement par rouleau escamotable. - Un contact NO et un contact NF. - Corps transparent et rouleau avec position réversible. - Connecteurs femelles de sécurité de Ø 4 mm.

Ensemble de témoins lumineux

HY9043: - Inclut 8 témoins lumineux et un ronfleur. - Comporte des prises additionnelles de distribution d’alimentation. - Connecteurs électriques femelles de sécurité de Ø 4 mm.

Compteur électrique avec présélection

HY9033: - Inclut des entrées de comptage et décomptage. - Alimentation : 24 V. - Pré-sélection électromécanique. - Remise à zéro manuelle ou électrique. - Contact commuté - Connecteurs électriques femelles de sécurité de Ø 4 mm.

Ensemble de 2 relais temporisés

HY9057: - Montés sur une boîte en matériau isolant avec système de fixation au panneau de support et sérigraphie ISO. - Inclut deux relais temporisés : un à la connexion et l’autre à la déconnexion - Avec bobine de 24 V et contact commutable. - Comporte une LED témoin d’état du temporisateur. - Temps programmable entre 0.1 s et 1 heure. - Connexions électriques de sécurité de 4 mm.

Module de table API

PN4143-XX-XX*: Module de table API. Disponible pour différentes marques : - Alpha2 AL2-24MR-D (15 entrées/9 sorties à relais). - Siemens S7-1200 (8 entrées numériques, 6 sorties numériques à relais et 2 entrées analogiques). - Allen Bradley Micro830 (10 entrées numériques, 6 sorties numériques à relais et 2 entrées analogiques). Inclut : - Toutes les entrées et sorties sont accessibles par des prises à connexion rapide pour câbles avec terminaux de sécurité de 4 mm. - Simulation d'entrées analogiques et numériques par le biais de potentiomètres et interrupteurs. - Source d’alimentation 24Vcc. - LED témoin d'activation de sorties. - Alimentation: 100-240Vac. - Câble d’alimentation inclus. - _Outils de programmation non inclus. Autres marques de PLC nous consulter._ _Référence configurable. Plus d'informations : Comment commander ou Configurateur de produits._

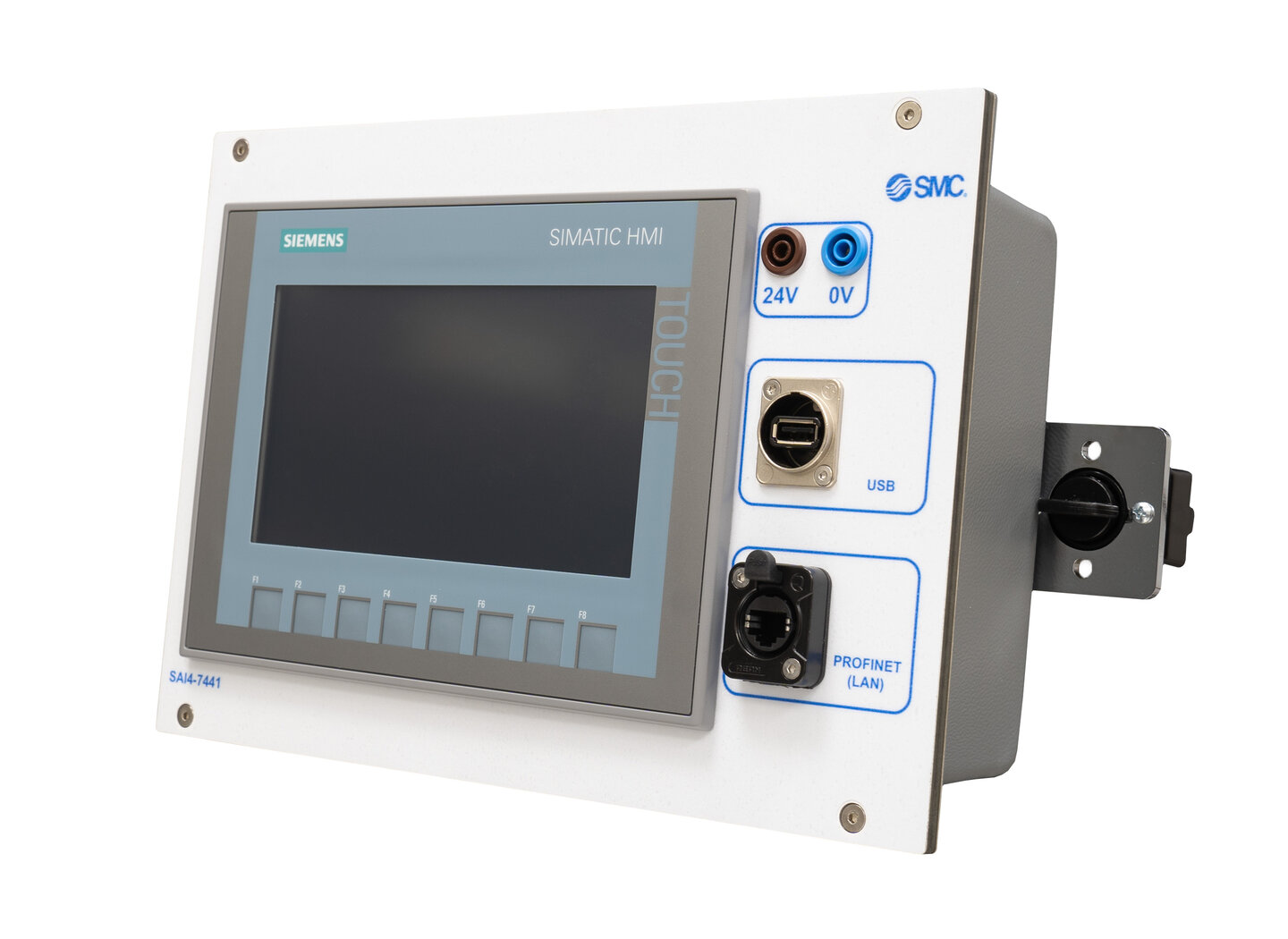

Module de table IHM - Siemens KTP-700

PN4441 - Module à poser ou pour panneau qui inclut HMI Siemens KTP-700 Basic. - Écran : écran TFT 7 pouces. - Résolution : 800 x 480 pixels (horizontal x vertical). - Ports : 1 USB et 1 Ethernet.

Pressostat

HY9229: - Émet un signal électrique en atteignant la valeur de pression prédéfinie. - Sortie par contact commuté libre de potentiel. - Pression réglable 0-40 bar. Pression max: 125 bar. *Câble pour pressostat HY9271 nécessaire.

Câble pour pressostat

HY9271: - Préparé pour connecter au pressostat. - Connecteurs mâle de ø4 mm. - Longueur du câble: 1,5 m. - Indicateurs LED.

Filtre de pression en ligne

HY9287: - Filtre à huile à monter à l’entrée de pression du circuit d’utilisation. - Cartouche de 10 µ. B10=75. Pression max: 210 bar. - Avec indicateur électrique de colmatage. - Il inclue connecteur électrique avec deux LED (rouge, verte), et sortie commutée par contact sans potentiel. - Sur plaque base avec prises rapide mâle R 1/4”.

Capteur de proximité inductif

HY9276: - Distance de détection nominale: 2mm - M12, possibilité de réglage de la distance de détection. - Sortie transistorisée, avec LED indicatrice. - Câblage à trois prises de sécurité sur plaque sérigraphiée pour un branchement correct.

Capteur de proximité capacitif

HY9277: - Distance de détection nominale: 4mm - M12, possibilité de réglage de la distance de détection. - Sortie transistorisée, avec LED indicatrice. - Câblage à trois prises de sécurité sur plaque sérigraphiée pour un branchement correct.

Capteur de proximité photo-électrique

HY9278: - Distance de détection nominale: 100mm - M18, possibilité de réglage de la distance de détection. - Sortie transistorisée, avec LED indicatrice. - Câblage à quatre prises de sécurité sur plaque sérigraphiée pour un branchement correct.

Module d’alimentation pour 2 bobines proportionnelles

HY9309-XX*: - Équipement électronique pour l’introduction d’un signal électrique aux vannes proportionnelles. Commande manuelle. - Potentiomètre pour régler l’intensité de sortie jusqu’aux bobines a et b. - Sélecteur de fréquence Dither on/off et réglage de la valeur de fréquence Dither. - Intensité maximale = 0,9 A par bobine. - 2 ampèremètres pour visualisation de l’intensité par les bobines a et b. - Protection électronique interne contre les surcharges. _Référence configurable. Plus d'informations : Comment commander ou Configurateur de produits._

Jeu de connecteurs pour bobines proportionnelles

HY9303: - Connecteurs avec diodes LED indicatrices (type écran). Long. 1,5m - Il inclue deux unités (1 connecteur noir et 1 connecteur gris).

Cartes amplificatrices digitales pzd-pwd pour bobines proportionnelles

HY9310: - Équipement électronique pour l’introduction d’un signal électrique aux vannes proportionnelles. Commande automatique. - Pour la commande et le réglage (boucle ouverte et boucle fermée) des systèmes avec électrovannes proportionnelles. - Commandée par microprocesseur sans potentiomètre, introduction, lecture et graphication de paramètres sur PC. Possibilité d’introduction de consignes internes et externes. - Rampes d’accélération / décélération. - Régulateur PID digital. - Prise de sécurité de connexion Ø 4 mm. - Il inclue software de paramètrisation et monitorisation on line depuis le PC, et câble de communication PC - carte.

Générateur de consignes externes

HY9311: - Équipement électronique pour l’introduction d’une consigne de commande électrique aux cartes d’amplification numériques SAI9310. - Avec potentiomètre multi tours, tension de sortie 0 ~ ±10 VDC. - Dans des boîtiers isolants sérigraphiés, avec des connexions grâce à des prises de sécurité de couleur de ø4 mm.

Transducteur analogique de vitesse pour moteur hydraulique

HY9312: - Pour monter sur moteur et obtenir une valeur de tension proportionnelle à la vitesse de rotation (Contrôle de vitesse). - Sortie 0 ÷ ±10 VDC. Bidirectionnelle. - Avec accouplement pour moteur HY9220. - Câbles de branchement de sécurité de ø4 mm.

Transducteur analogique de position pour moteur

HY9313: - Pour monter sur moteur et obtenir une valeur de tension proportionnelle à l’angle de rotation (contrôle de position). - Sortie 0 ~ 10 VDC. Bidirectionnelle. - R = 4,7 KΩ. - Avec accouplement pour moteur HY9220. - Câbles de branchement de sécurité de ø4 mm.

Transducteur de pression avec indicateur digital

HY9314: - Convertit la valeur de pression sur un point quelconque en un signal électrique proportionnel ((V). - Echelle de pression= 0 ~ 64 bar. - Sortie 4 ~20 mA. - Fonction de pressostat incorporée.
