Módulos de control / detectores - componentes
HYDROTRAINER-200 ofrece una extensa selección de componentes para satisfacer todas tus necesidades de aprendizaje en hidráulica / electrohidráulica y crear tus composiciones personalizadas.
Fuente alimentación 24 V
HY9040-XX*:
- Tensión de entrada: 110V- 240VAC.
- Salida: 24VDC / 5A.
- Protegida contra cortocircuitos y sobrecargas.
- Interruptor de entrada e indicación mediante LED.
- Cable de alimentación incorporado.
- Conectores eléctricos hembra de ø4 mm.
- Caja aislante con tapa serigrafiada.
_*Referencia configurable. Ver Configuración de referencia o ir al Configurador de producto._
Conjunto de pulsadores
HY9042:
- 2 pulsadores con retorno por muelle.
- Selector de 2 posiciones.
- Conectores eléctricos hembra de ø4 mm.
- Caja aislante con tapa serigrafiada.

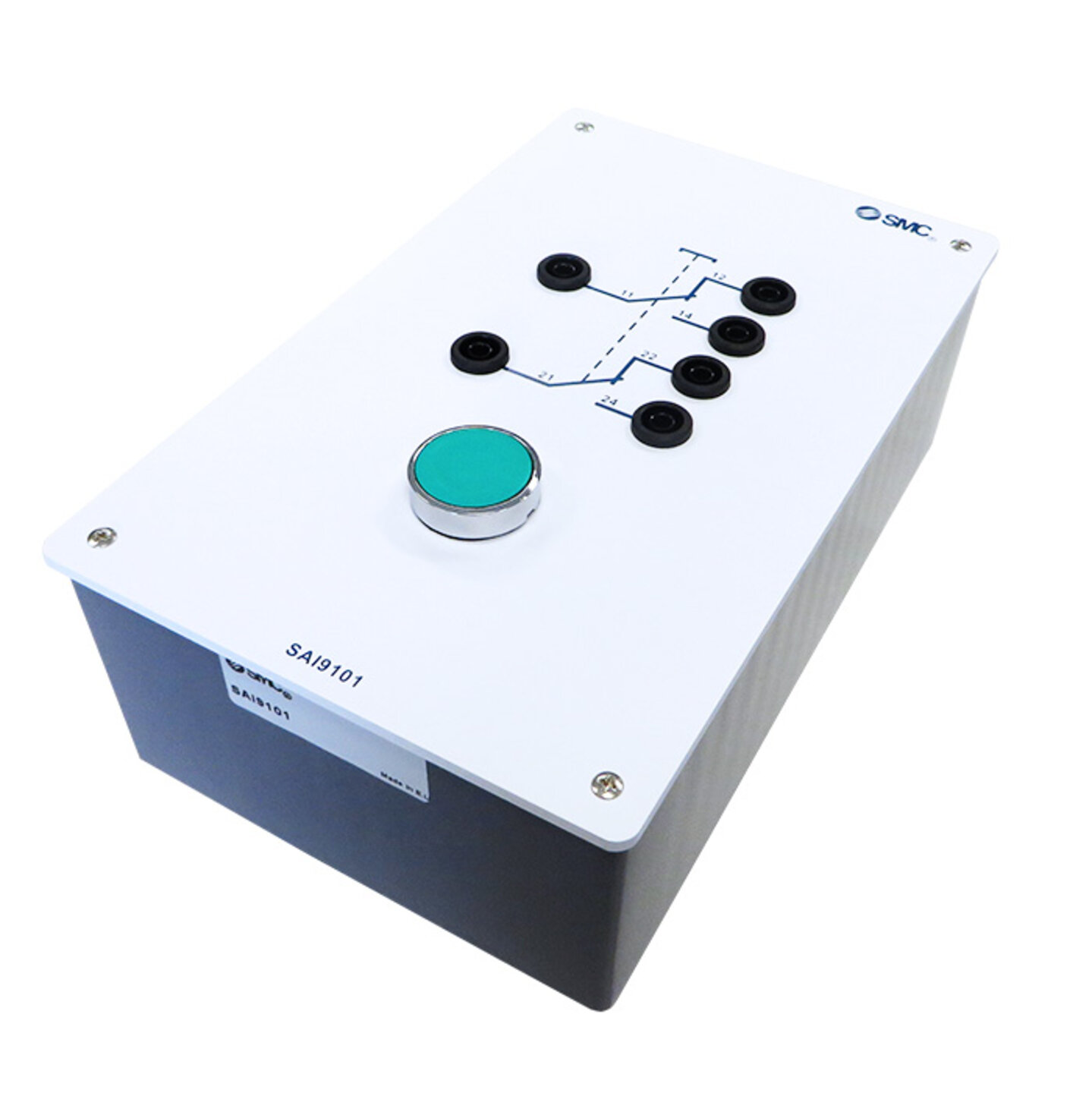

Modulo pulsador unitario
HY9101:
- 1 pulsador con retorno por muelle.
- Conectores eléctricos hembra de ø4 mm.
- Caja aislante con tapa serigrafiada.
Conjunto de 3 relés
HY9041:
- Incluye tres relés con bobina de 24V y 4 contactos conmutables.
- Disponen de LED indicador de relé activado.
- Conectores eléctricos hembra de ø4 mm.
- Caja aislante con tapa serigrafiada.
Conjunto de conectores eléctricos
HY9046:
- 5 cables rojos de 1,5 m.
- 5 cables negros de 1 m.
- 10 cables amarillos de 0,5 m.
- 5 cables azules de 0,25 m.
Conjunto de conectores eléctricos. 20 unidades.

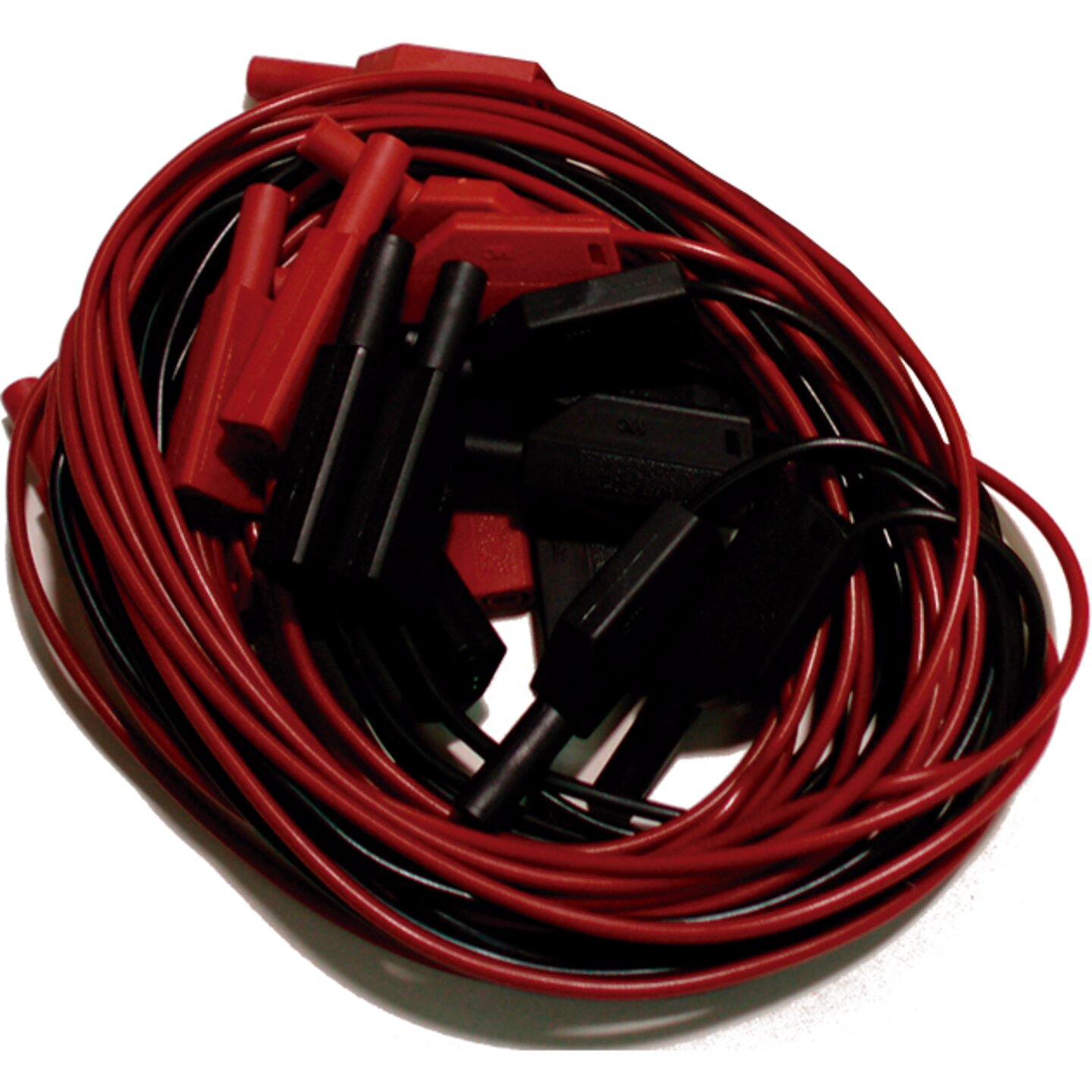

HY9111:
- 10 cables rojos de 1,5 m.
- 10 cables negros de 1 m.
Juego de conectores + cable para electroimanes
HY9272:
- Conectores macho de 4 mm.
- Cable de 1,5 m.
- Preparado para conectar en bobinas de electroválvula.
- Incluye 3 unidades (1 conector negro y 2 grises).
- Indicadores LED.

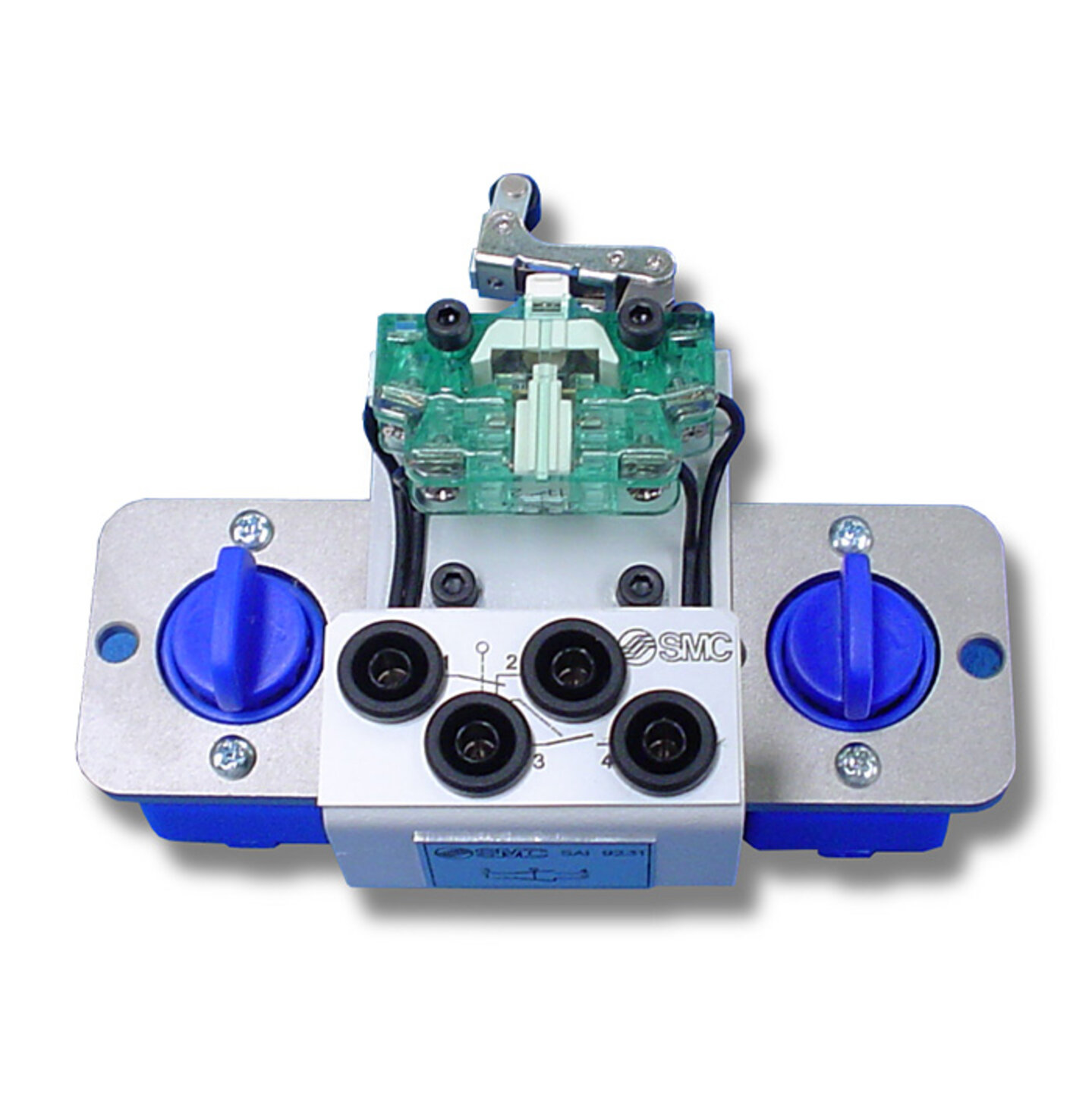

Final de carrera eléctrico.
HY9231:
- Accionamiento por rodillo escamoteable.
- Un contacto NA y un contacto NC.
- Cuerpo transparente y rodillo con posición reversible.
- Conectores hembra de ø4 mm.

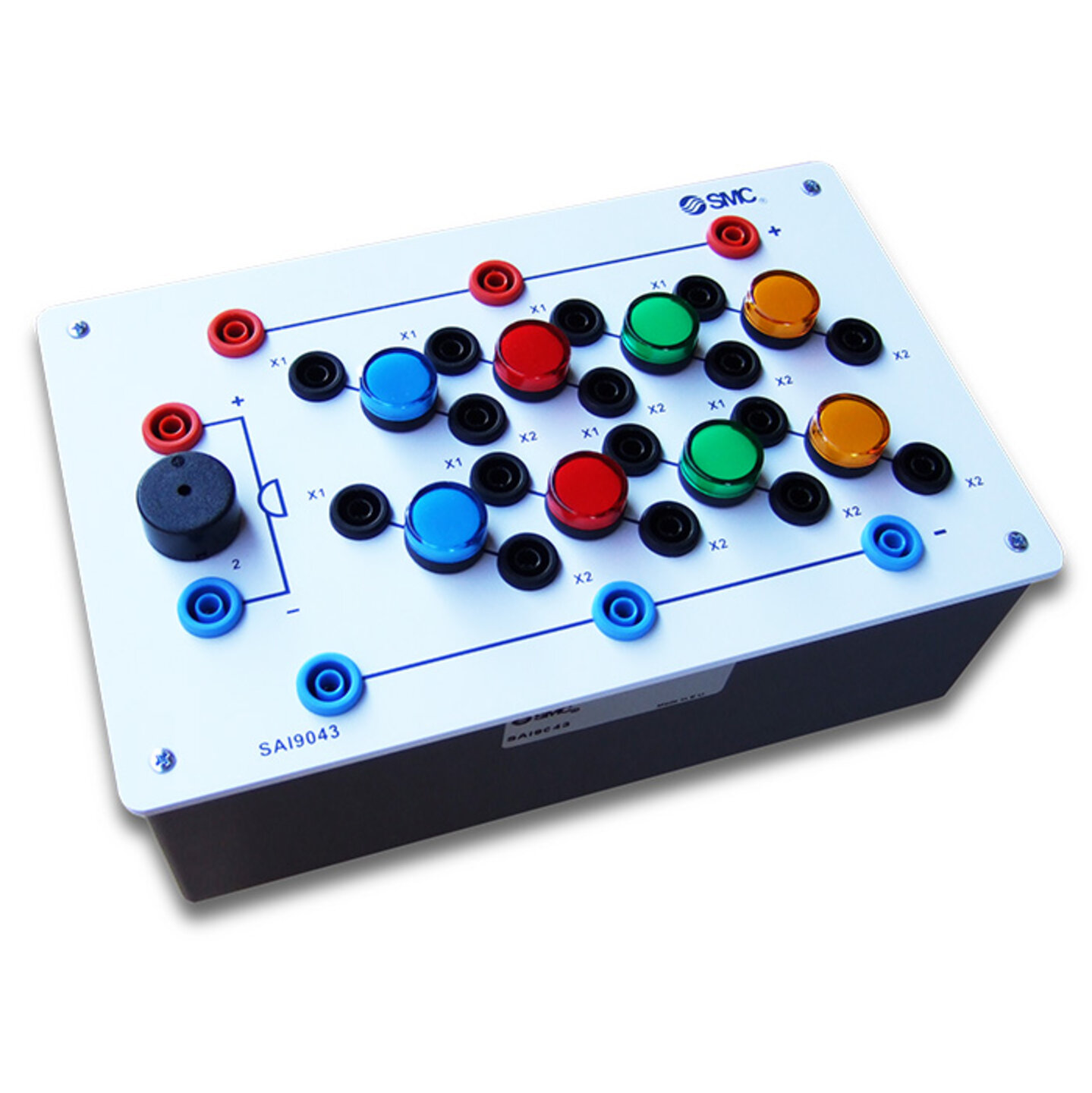

Conjunto de indicadores luminosos
HY9043:
- Incluye 8 pilotos luminosos y un zumbador.
- Dispone de hembrillas adicionales de distribución de alimentación.
- Conectores eléctricos hembra de seguridad de ø4 mm.

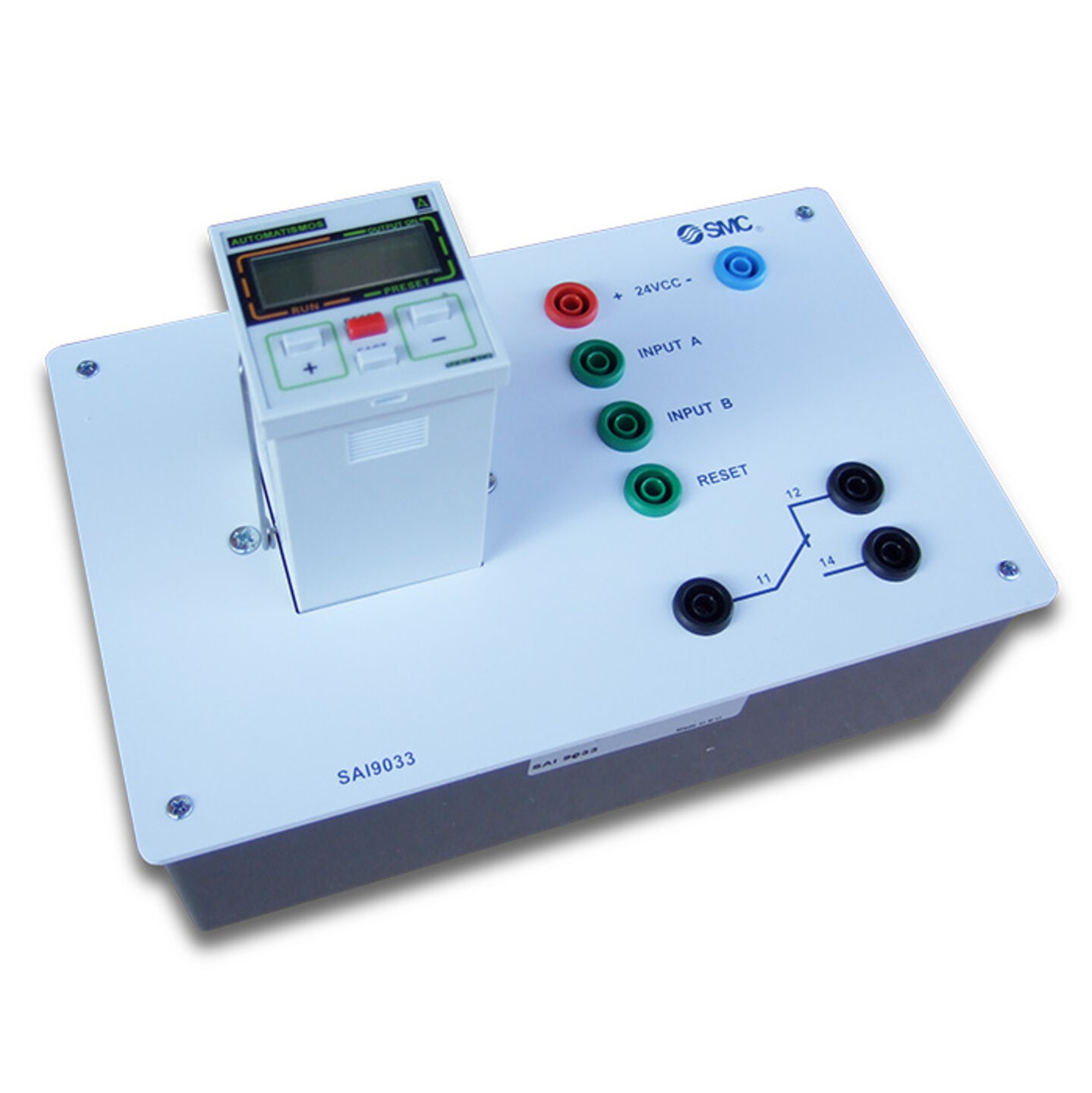

Contador eléctrico con preselección
HY9033:
- Incluye entradas de conteo y desconteo.
- Alimentación: 24V.
- Preselección electromecánica.
- Puesta a cero manual o eléctrica.
- Contacto conmutado.
- Conectores eléctricos hembra de seguridad de ø4 mm.

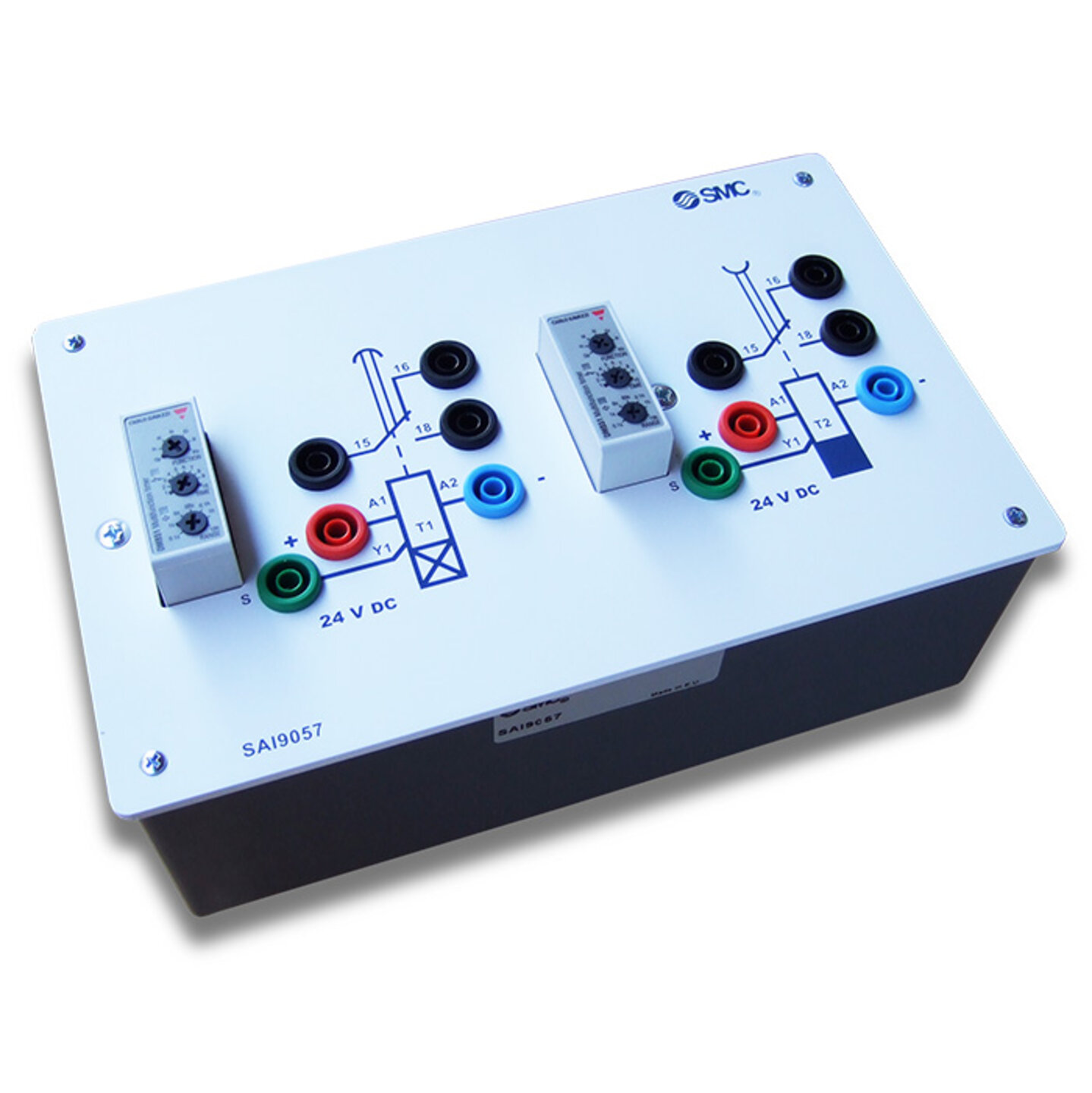

Doble temporizador conexión/desconexión
HY9057:
- Montados en caja de material aislante con sistema de fijación al panel de soporte y serigrafía ISO.
- Incluye dos relés temporizados: uno a la conexión y otro a la desconexión.
- Con bobina de 24v y contacto conmutable.
- Disponen de LED indicador de estado del temporizador.
- Tiempo programable entre 0,1 seg y 1 hora.
- Conexiones eléctricas de seguridad de 4 mm.
Modulo sobremesa PLC
PN4143-XX-XX*:
Módulo de sobremesa PLC. Disponible para diferentes marcas:
- Alpha2 AL2-24MR-D (15 entradas y 9 salidas a relé).
- Siemens S7-1200 (8 entradas digitales, 6 salidas digitales a relé y 2 entradas analógicas).
- Allen Bradley Micro830 (10 entradas digitales, 6 salidas digitales a relé y 2 entradas analógicas).
Incluye:
- Todas las entradas y salidas están accesibles mediante hembrillas de conexión rápidas para cables con terminales de seguridad de 4mm.
- Simulación de entradas analógicas y digitales mediante potenciómetros e interruptores.
- Fuente de alimentación 24Vcc.
- Incluye LED indicador de activación de salidas.
- Alimentación: 100÷240Vac.
- Cable de alimentación incorporado.
- _Herramientas de programación no incluidas. Otras marcas de PLC consultar._
_*Referencia configurable. Ver Configuración de referencia o ir al Configurador de producto._
Presostato
HY9229:
- Emite una señal eléctrica al alcanzar el valor de presión prefijado.
- Salida mediante contacto conmutado libre de potencial.
- Presión ajustable 0-40 bar. Presión máx: 125 bar.
*Necesario cable para presostato HY9271.

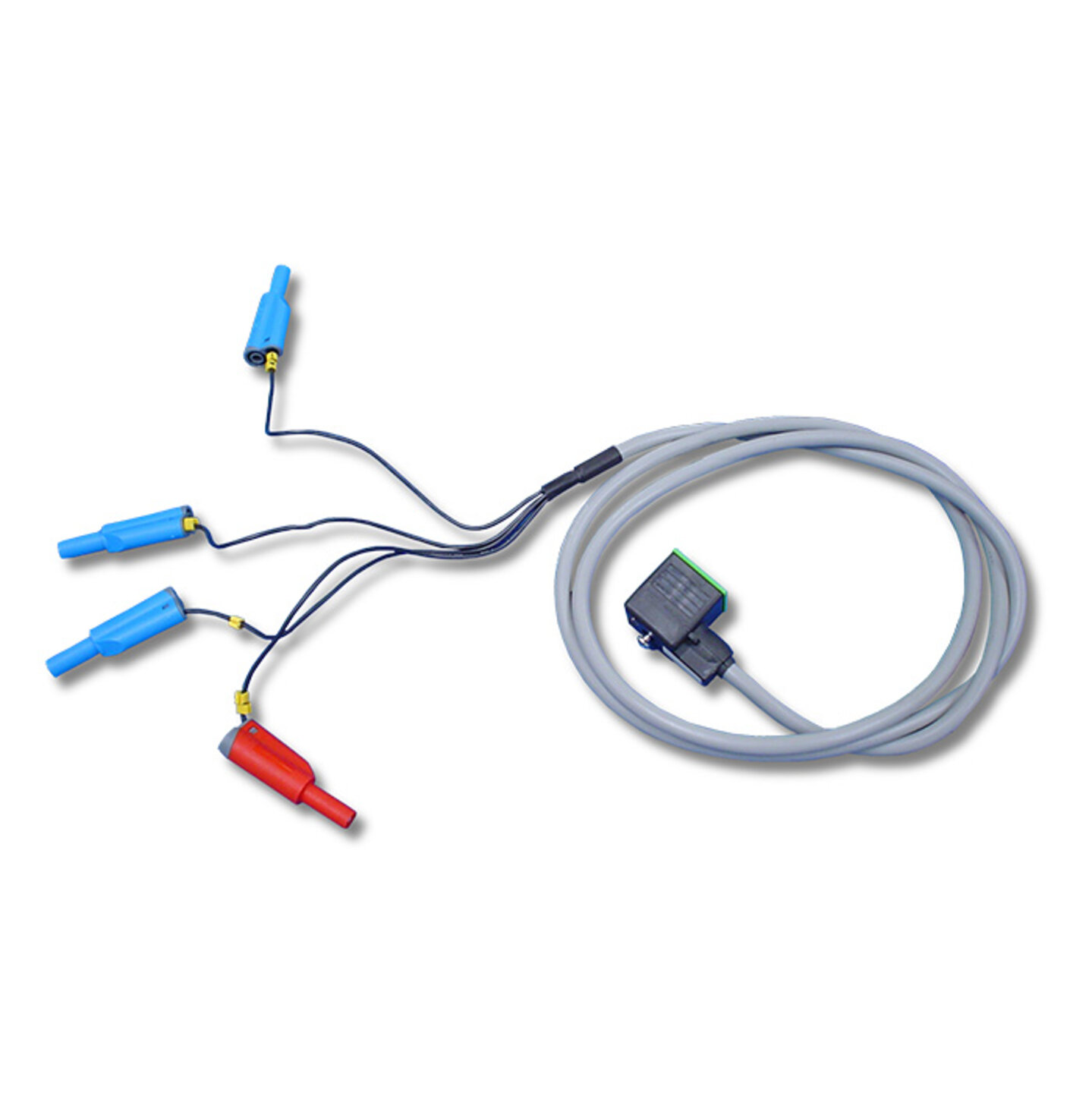

Cable para presostato
HY9271:
- Preparado para conectar a presostato.
- Conectores macho de ø4 mm.
- Longitud del cable: 1,5 m.
- Indicadores LED.

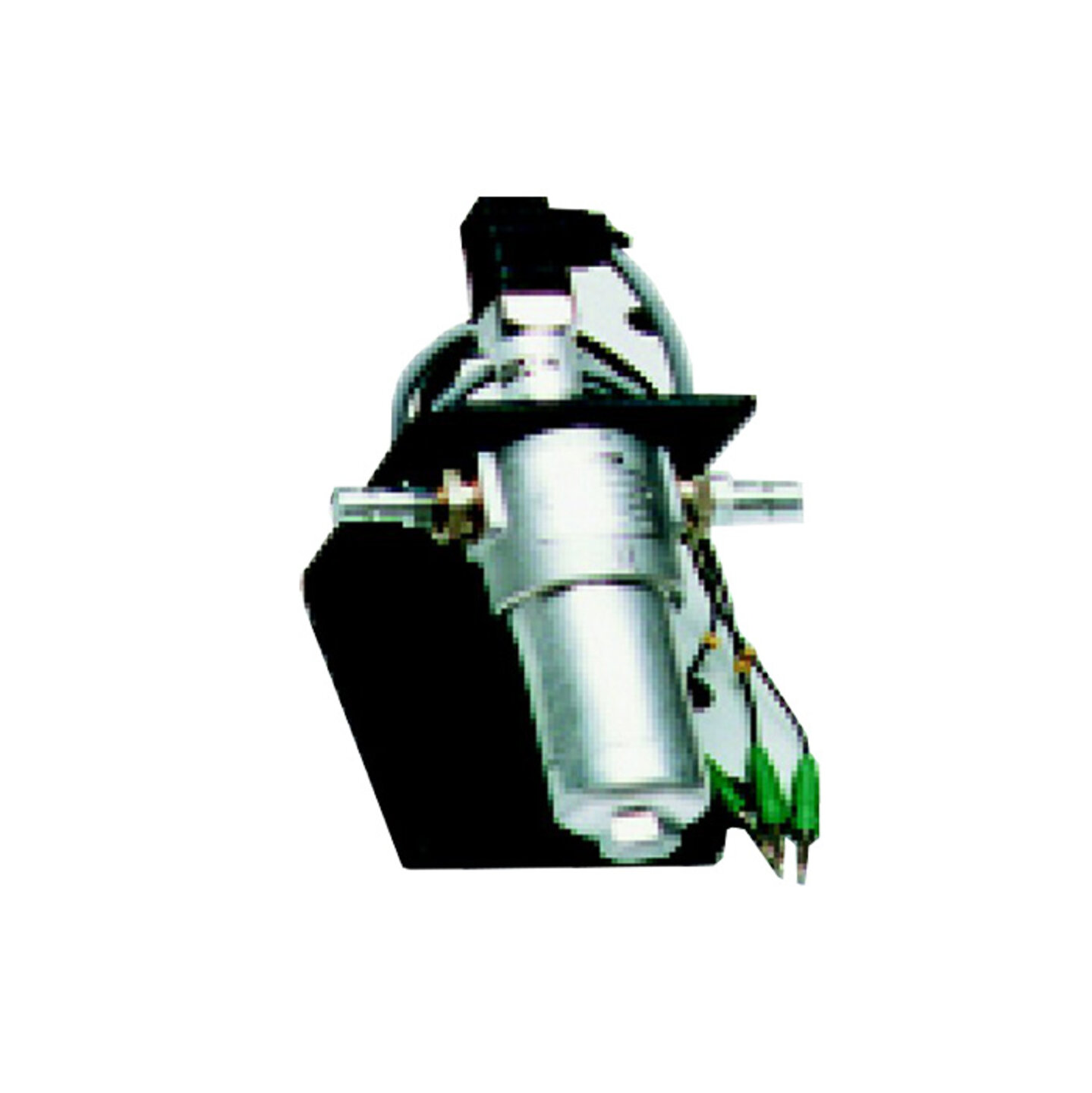

Filtro de presión en línea.
HY9287:
- Filtro de aceite para montar a la entrada de presión del circuito de utilización.
- Cartucho de 10 µ. B10=75. Presión máx: 210 bar.
- Con indicador eléctrico de colmataje.
- Incluye conector eléctrico con dos LEDs (rojo ,verde), y salida conmutada por contacto libre de potencial.
- Sobre placa base con enchufes rápido macho R 1/4".

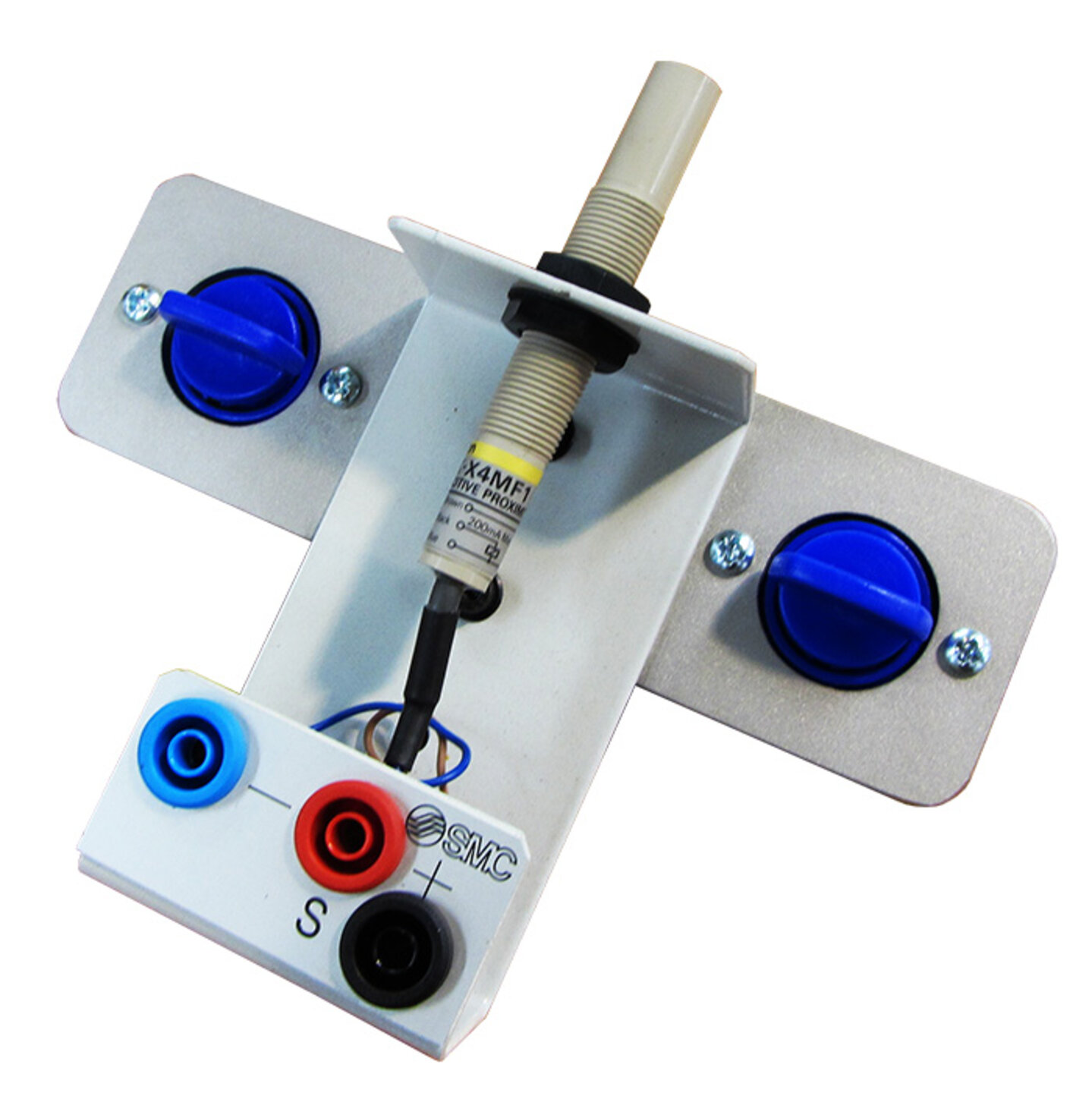

Captador de proximidad inductivo
HY9276:
- Distancia de detección nominal: 2mm. M12, posibilidad de ajuste de la distancia de detección.
- Salida transistorizada, con LED indicador.
- Cableado a tres hembrillas de seguridad sobre placa serigrafiada para su correcto conexionado.

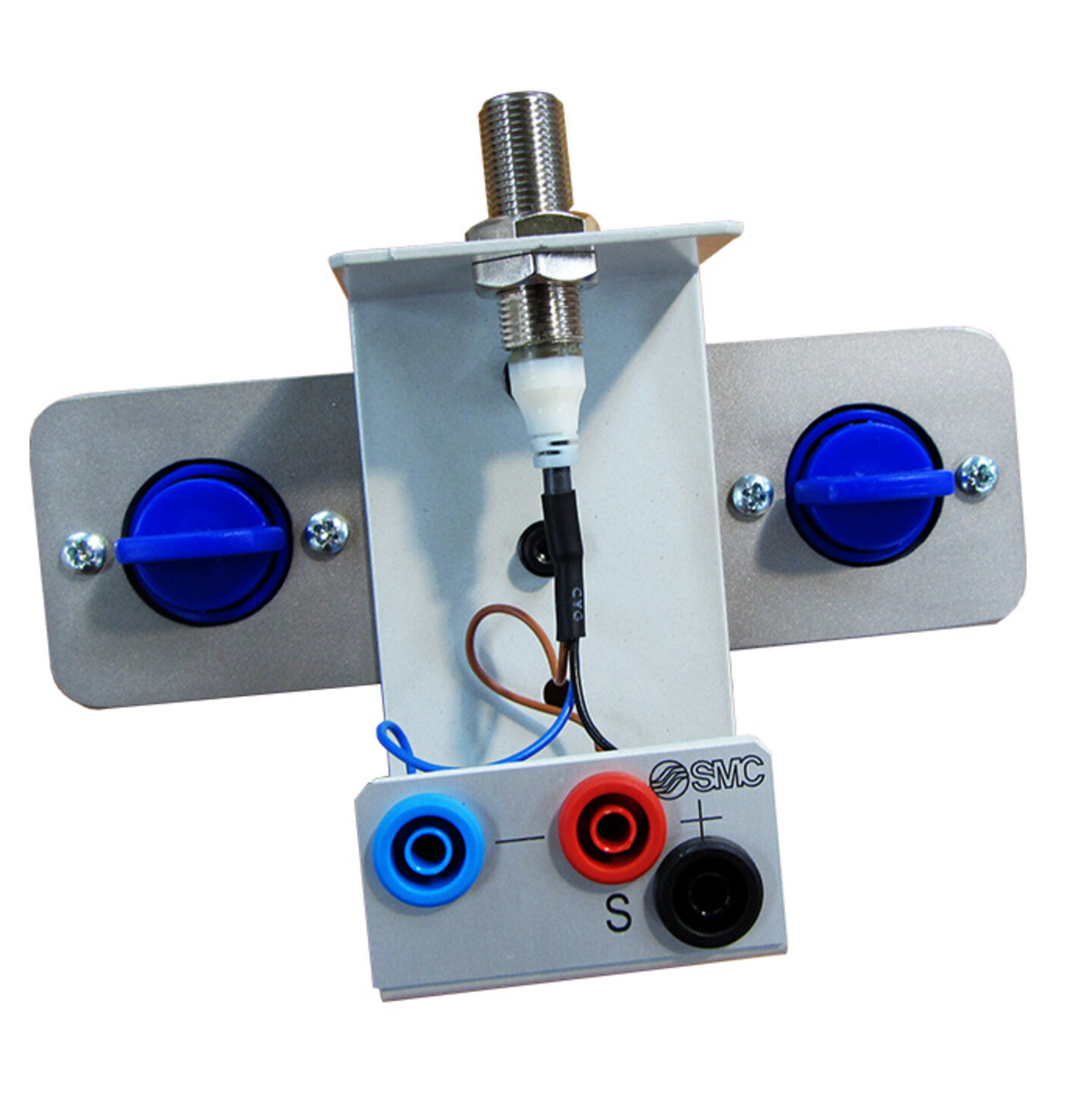

Captador de proximidad capacitivo
HY9277:
- Distancia de detección nominal: 4mm. M12, posibilidad de ajuste de la distancia de detección.
- Salida transistorizada, con LED indicador.
- Cableado a tres hembrillas de seguridad sobre placa serigrafiada para su correcto conexionado.

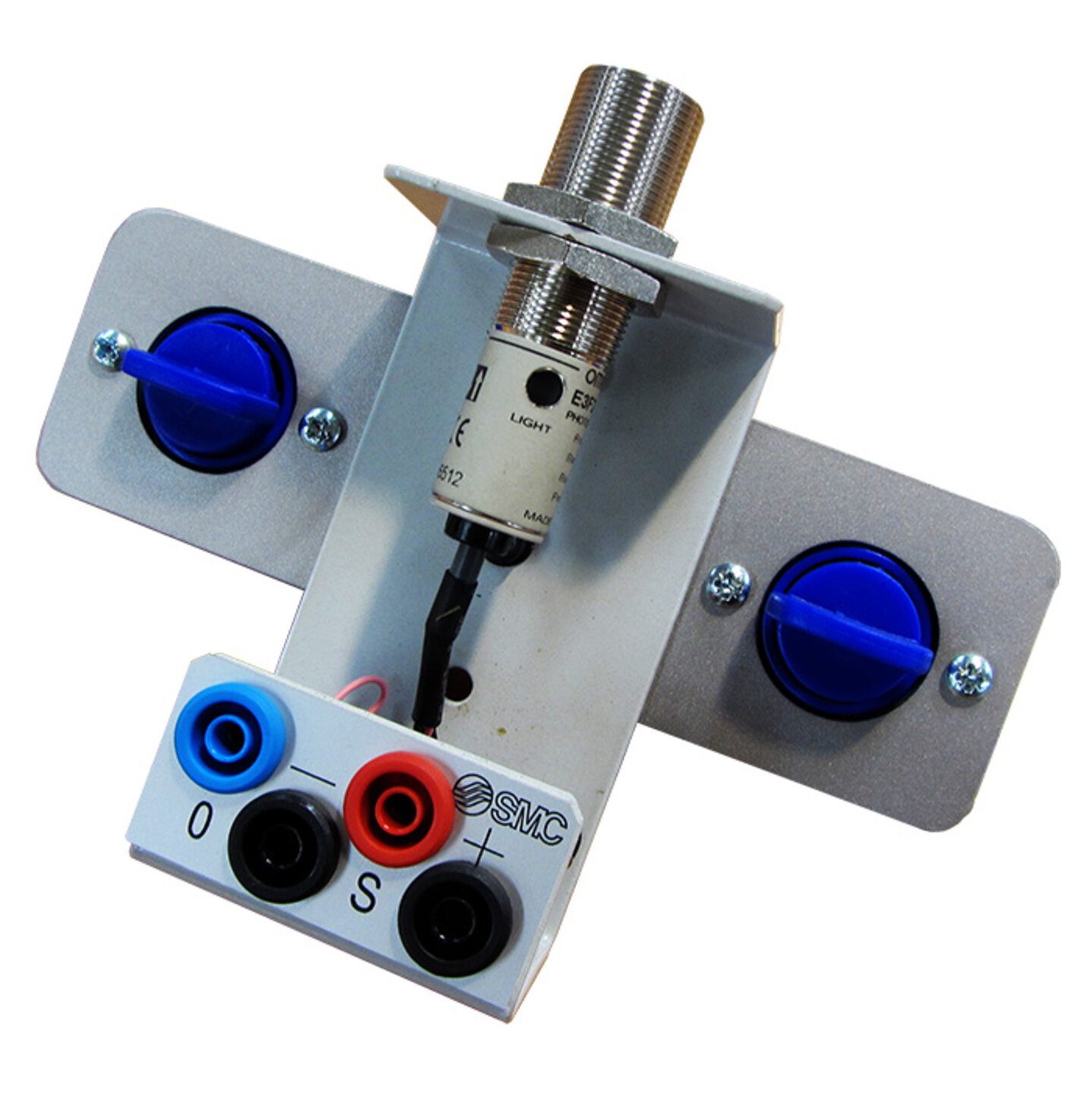

Captador de proximidad fotoeléctrico
HY9278:
- Distancia de detección nominal: 100mm. M18, posibilidad de ajuste de la distancia de detección.
- Salida transistorizada, LED indicador.
- Cableado a cuatro hembrillas de seguridad sobre placa serigrafiada para su correcto conexionado.
Módulo de alimentación para 2 bobinas proporcionales
HY9309-XX*:
- Equipo electrónico para introducción de señal eléctrica a las válvulas proporcionales. Mando manual.
- Potenciómetro para regular la intensidad de salida hacia las bobinas a y b.
- Selector de frecuencia Dither on/off y regulación de valor de frecuencia Dither.
- Intensidad máx. = 0,9 A por bobina.
- 2 amperímetros para visualización de la intensidad por las bobinas a y b.
- Protección electrónica interna contra sobrecargas.
_*Referencia configurable. Ver Configuración de referencia o ir al Configurador de producto._
Juego de conectores para bobinas proporcionales
HY9303:
- Conectores con diodos LED indicadores (tipo pantalla). Long. 1,5 m.
- Incluye dos unidades (1 conector negro y 1 conector gris).

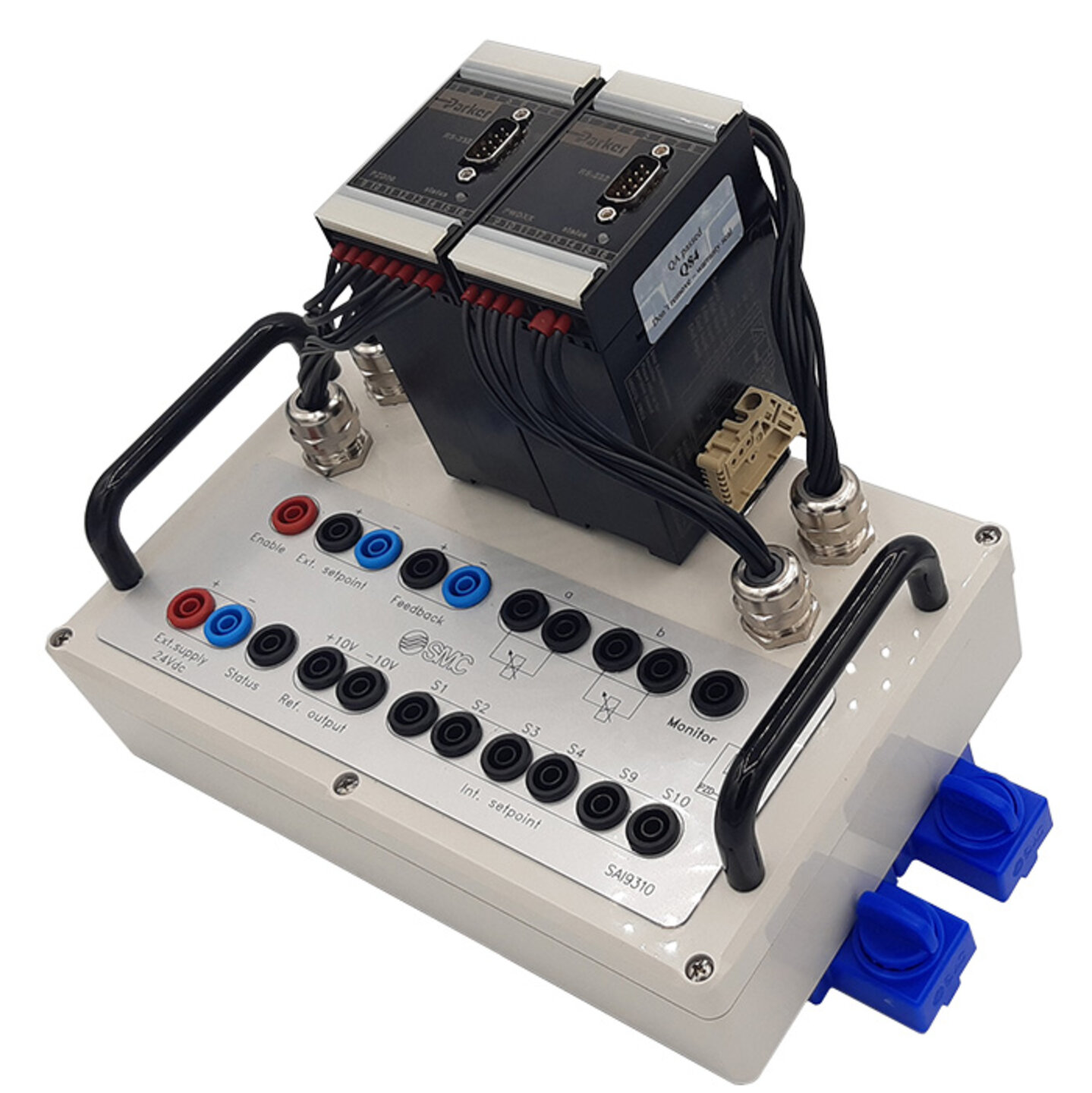

Tarjetas amplificadoras digitales PZD-PWD para bobinas proporcionales
HY9310:
- Equipo electrónico para introducción de señal eléctrica a las válvulas proporcionales. Mando automático.
- Para mando y regulación (lazo abierto y lazo cerrado) de sistemas con electroválvulas proporcionales.
- Controlada por microprocesador sin potenciómetros, introducción, lectura y graficación de parámetros por PC. Posibilidad de introducción de consignas internas y externas.
- Rampas de aceleración / deceleración.
- Regulador PID digital.
- Hembrillas de seguridad de conexionado Ø 4 mm.
- Incluye software de parametrización y monitorización on line desde PC, y cable de comunicación PC - tarjeta.

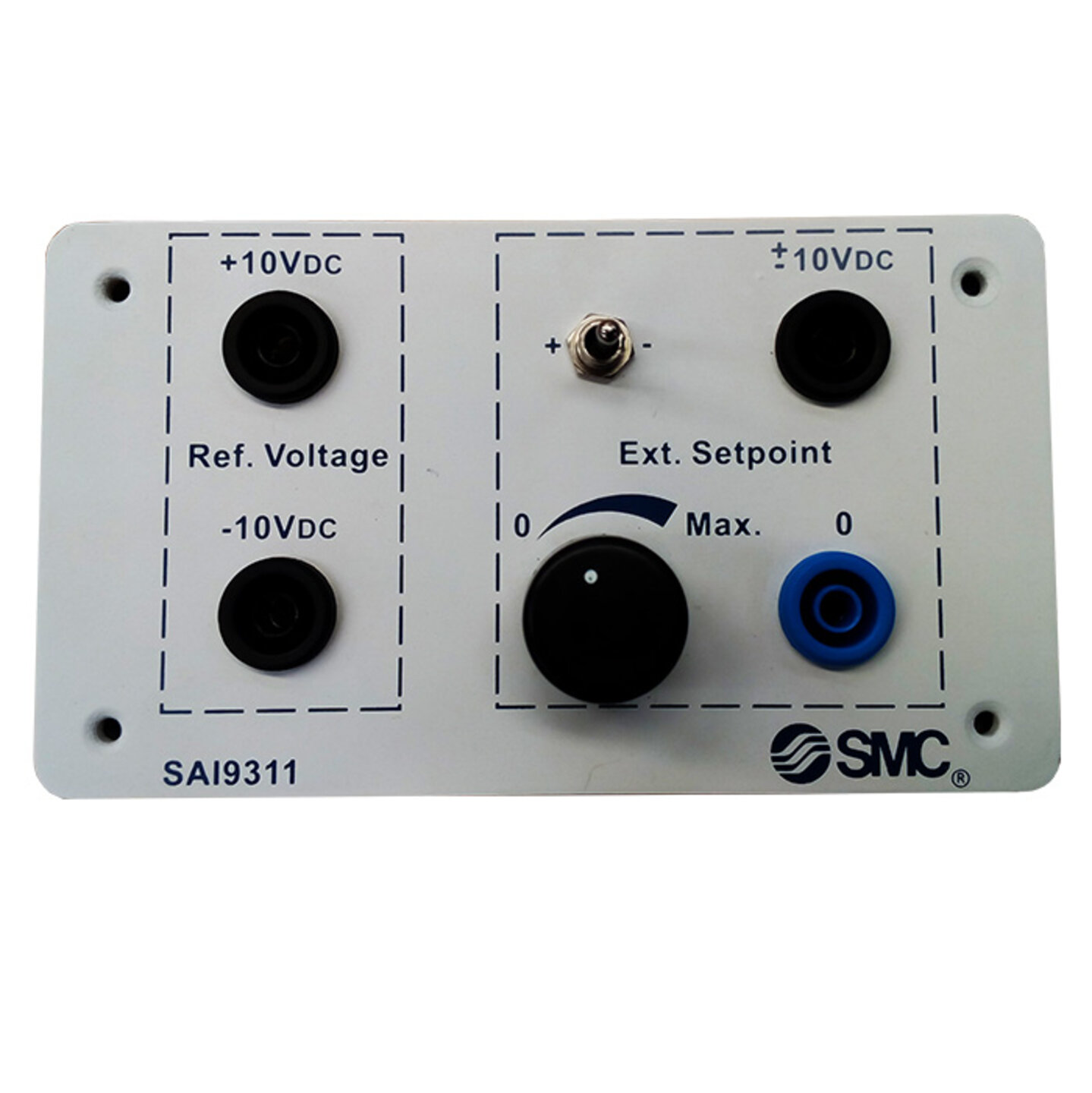

Generador de consignas externas
HY9311:
- Equipo electrónico para introducción de consigna de mando eléctrica a las tarjetas amplificadoras digitales SAI9310.
- Con potenciómetro multivuelta, tensión de salida 0 ~ ±10 VDC.
- En caja aislante serigrafiada, con conexiones mediante hembrillas de seguridad de colores de ø4 mm.

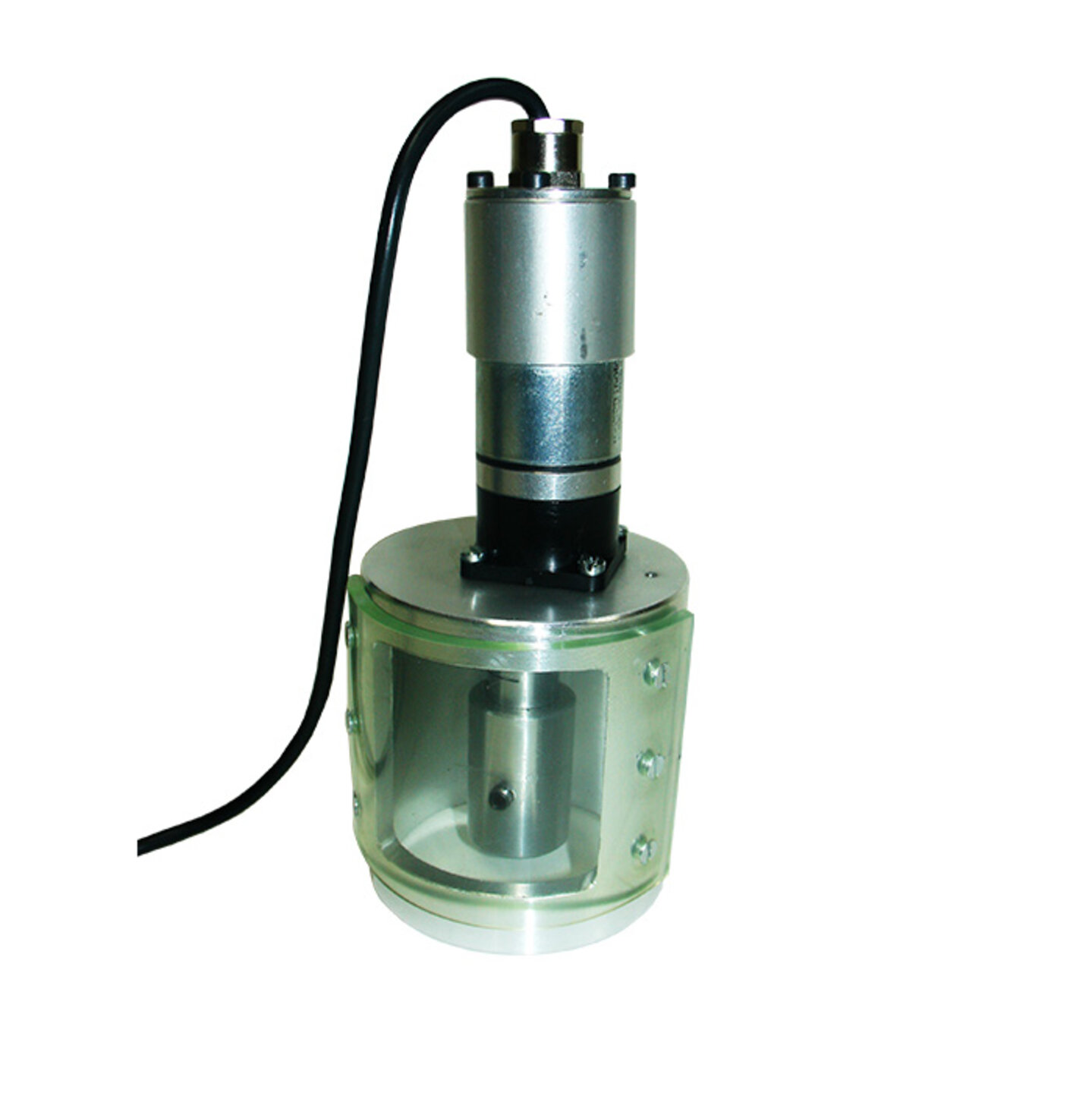

Transductor analógico de velocidad para motor hidráulico
HY9312:
- Para montar sobre motor y obtener un valor de tensión proporcional a la velocidad de giro (Control de velocidad).
- Salida 0 ÷ ±10 VDC. Bidireccional.
- Con acoplamiento para motor HY9220.
- Cables de conexión de seguridad de ø4 mm.
Transductor analógico de posición para motor
HY9313:
- Para montar sobre motor y obtener un valor de tensión proporcional al ángulo de giro (control de posición).
- Salida 0 ~ 10 VDC. Bidireccional.
- R = 4,7 K?.
- Con acoplamiento para motor SAI9220.
- Cables de conexión de seguridad de ø4 mm.

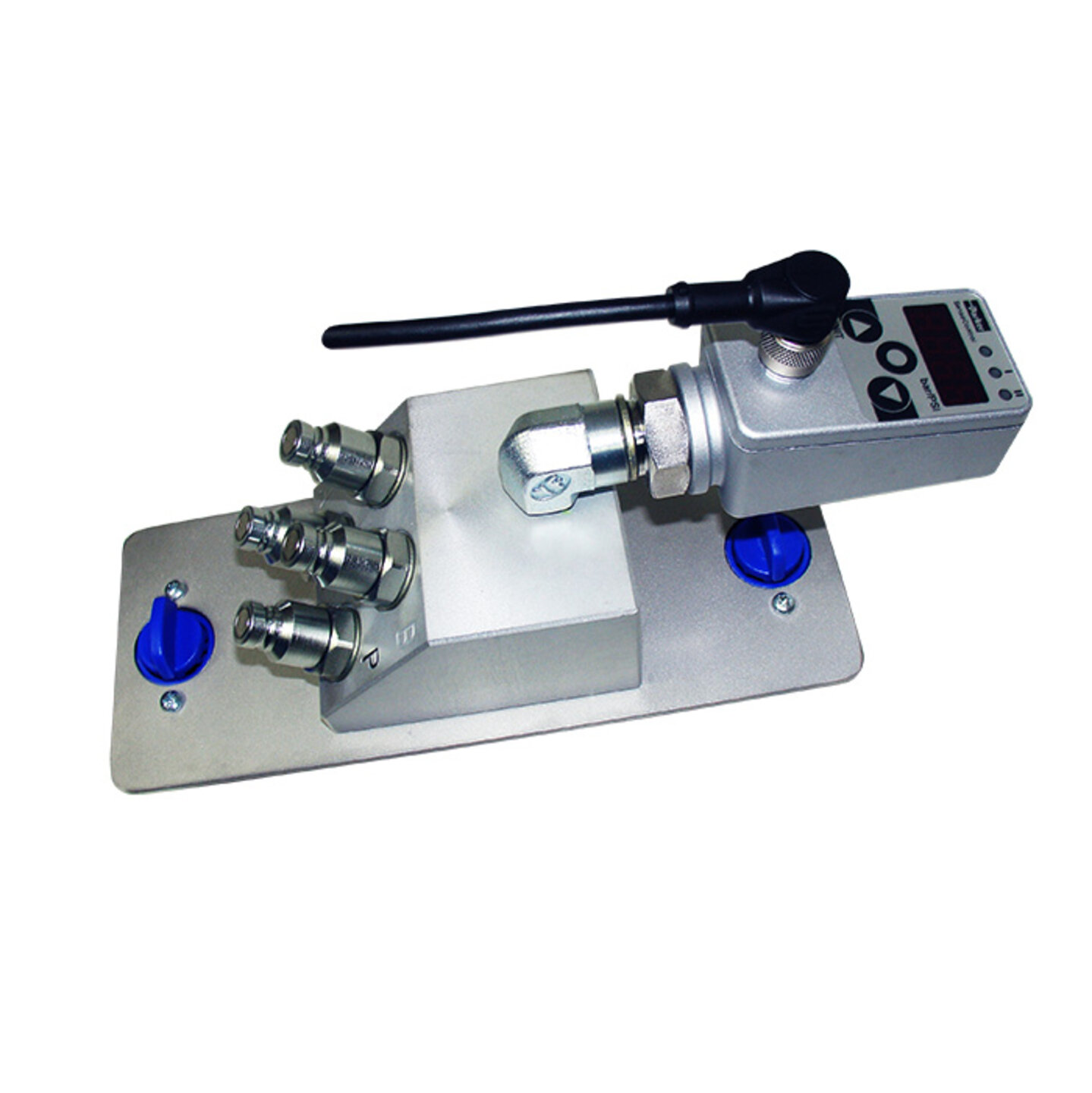

Transductor de presión con indicador digital
HY9314:
- Convierte el valor de presión en un punto cualquiera en una señal eléctrica proporcional (V).
- Rango de presión = 0 ~ 64 bar.
- Salida 4 ~20 mA.
- Función de presostato incorporada.
