Steuermodule, Sensoren und elektrischem Zubehör - Komponenten

Der HYDROTRAINER-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

Katalog herunterladen Produktkonfigurator

24-V-Netzgerät

HY9040-XX*: - Eingangsspannung: 110 V – 240 V Wechselstrom. - Ausgangsspannung: 24 V Gleichstrom / 5 A. - Kurzschlussfest und mit Überlastschutz. - Eingangsschalter mit LED-Anzeige. - Integriertes Versorgungskabel. - Elektrische Sicherheitsbuchsen, Ø 4 mm. - Schutzgehäuse mit bedruckter Abdeckung. _*Konfigurierbare Teilenummer. Weitere Informationen: How To Order oder Produktkonfigurator._

Schaltersatz

HY9042: - Zwei Druckschalter mit Rückholfeder. - Wahlschalter für zwei Positionen. - Elektrische Sicherheitsbuchsen, Ø 4 mm. - Schutzgehäuse mit bedruckter Abdeckung.

elektrisches Eingangsmodul mit Schaltknopf

HY9101: - Ein Druckschalter mit Rückholfeder. - Elektrische Sicherheitsbuchsen, Ø 4 mm. - Schutzgehäuse mit bedruckter Abdeckung.

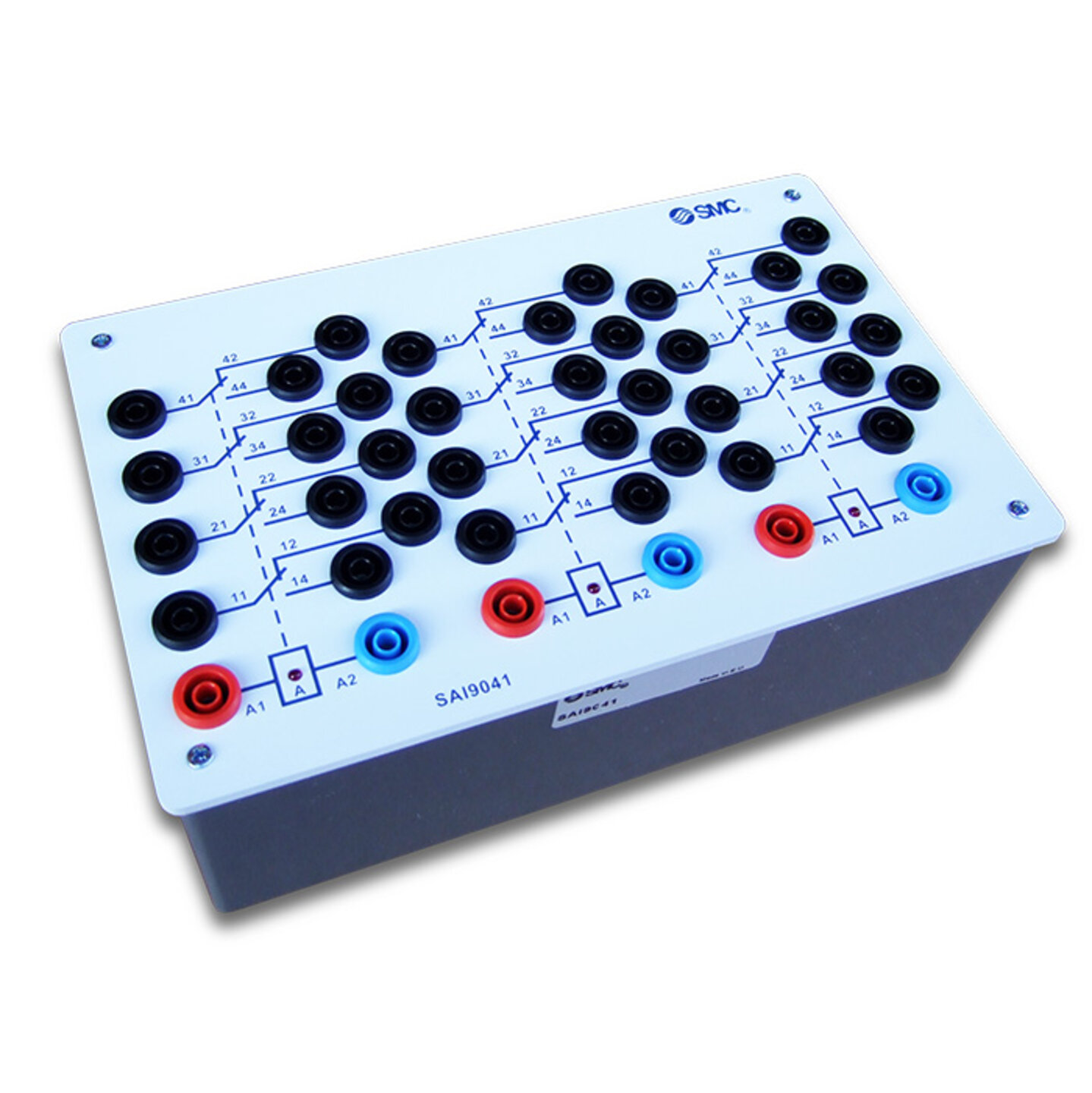

Einheit mit drei Relais

HY9041: - Umfasst drei Relais mit 24-V-Spule und vier umschaltbaren Kontakten. - Verfügen jeweils über LED-Anzeige für aktiviertes Relais. - Elektrische Sicherheitsbuchsen, Ø 4 mm. - Schutzgehäuse mit bedruckter Abdeckung.

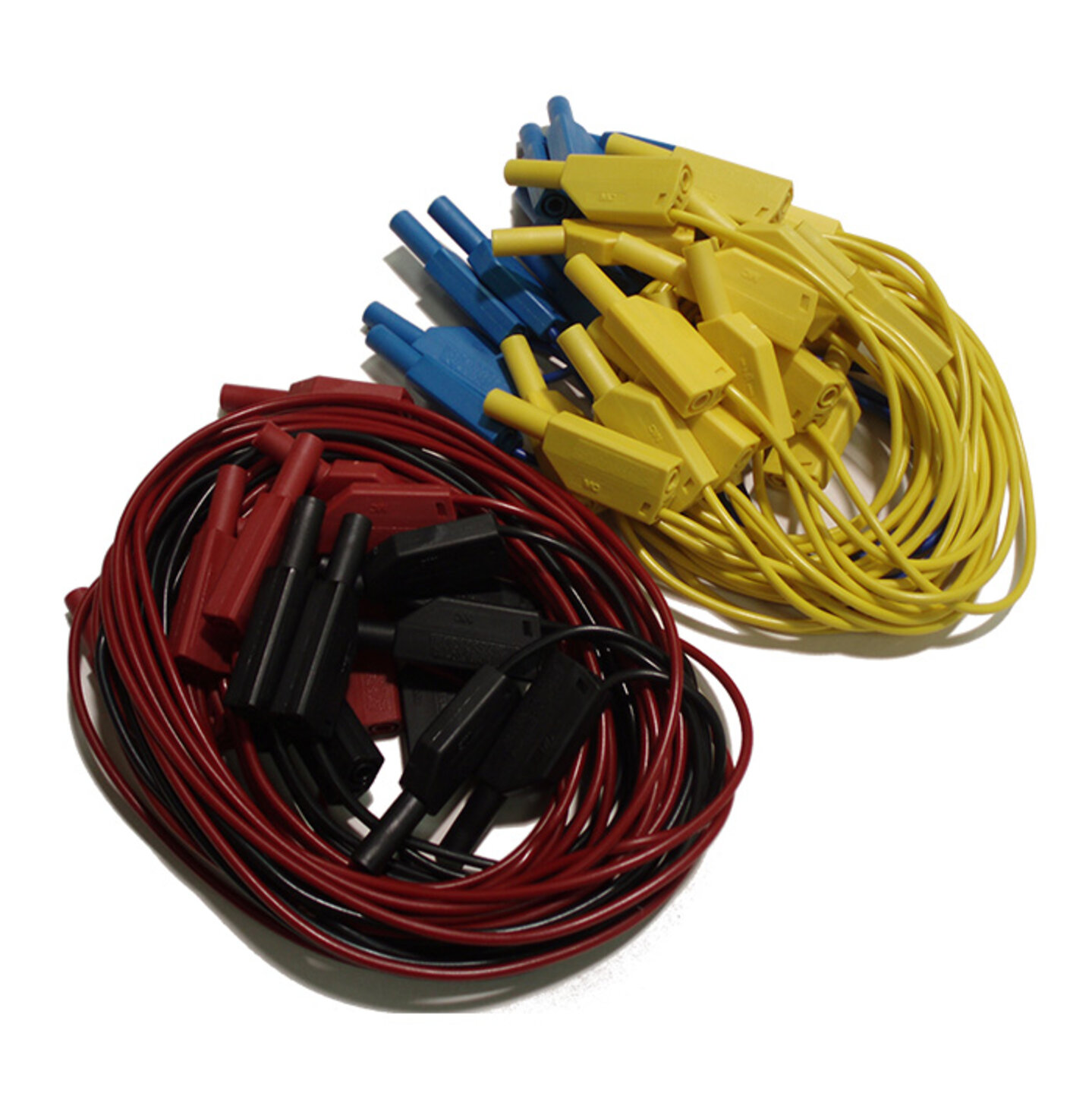

Kabelsatz mit Elektroanschluss mit 4 mm

HY9046: - Fünf rote Kabel, Länge 1,5 m. - Fünf schwarze Kabel, Länge 1 m. - Zehn gelbe Kabel, Länge 0,5 m. - Fünf blaue Kabel, Länge 0,25 m.

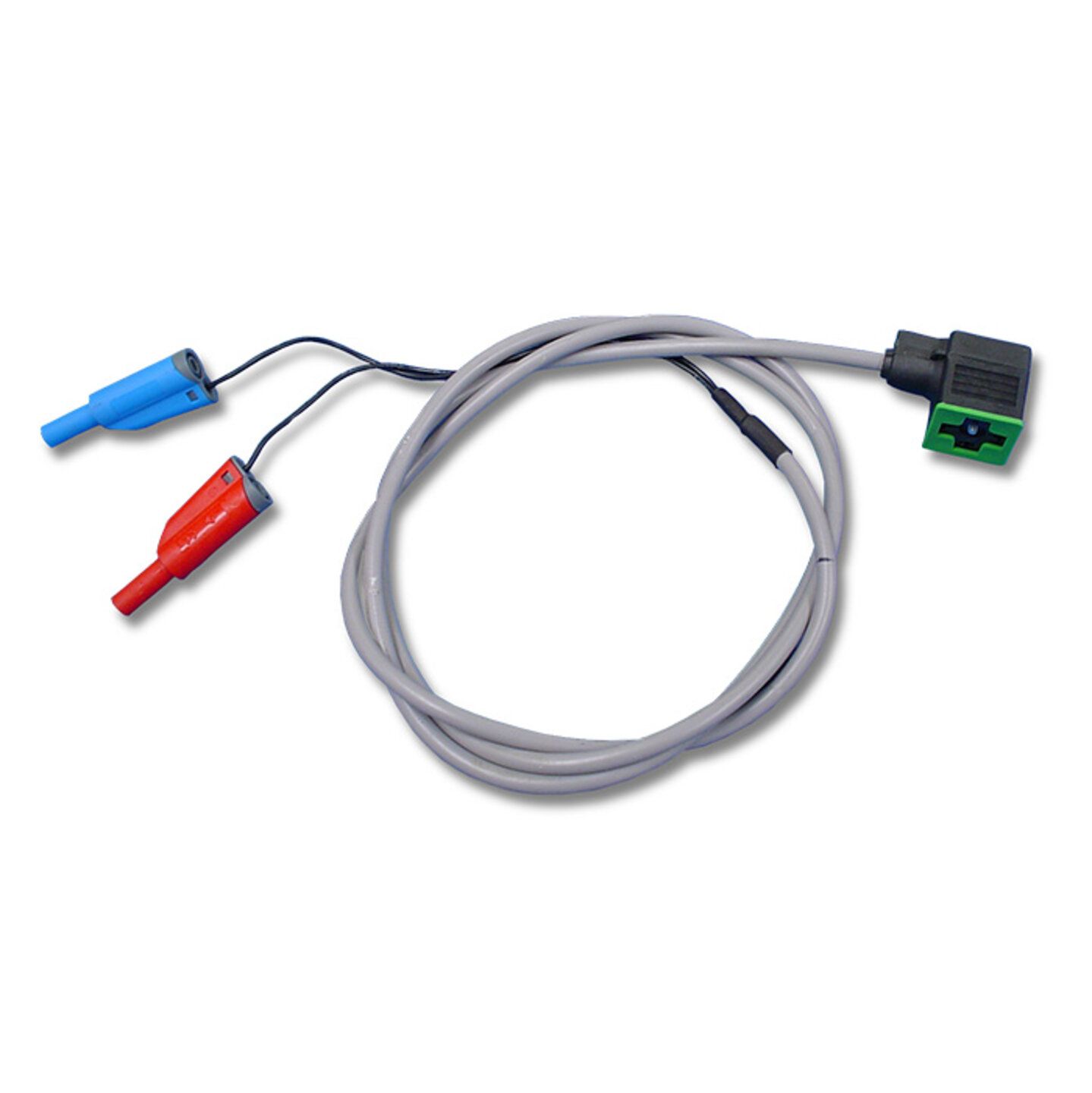

Satz Anschlüsse + Kabel für Elektromagnete von Magnetventilen

HY9272: - Anschlussstecker 4 mm. - Kabel, 1,5 m Länge. - Ausgelegt für den Anschluss an Magnetventilspulen. - Umfasst drei Einheiten (einen schwarzen Anschluss und zwei graue). - LED-Anzeigen.

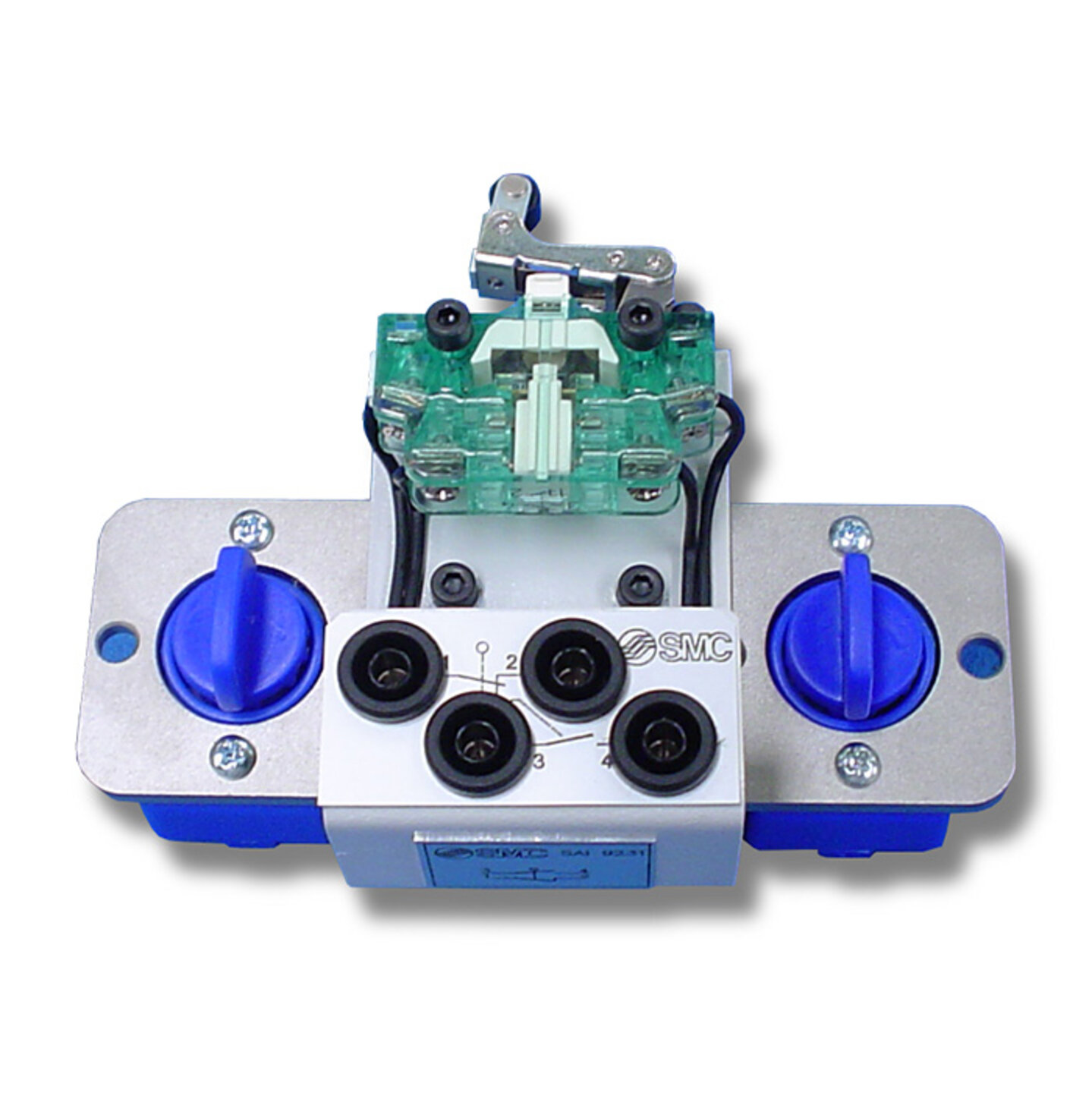

Elektrischer Endlagenschalter

HY9231: - Betätigung mit versenkbarem Rollenhebel. - Ein Kontakt NO, ein Kontakt NC. - Transparentes Gehäuse und Position der Rolle umkehrbar. - Sicherheitsbuchsen, Ø 4 mm.

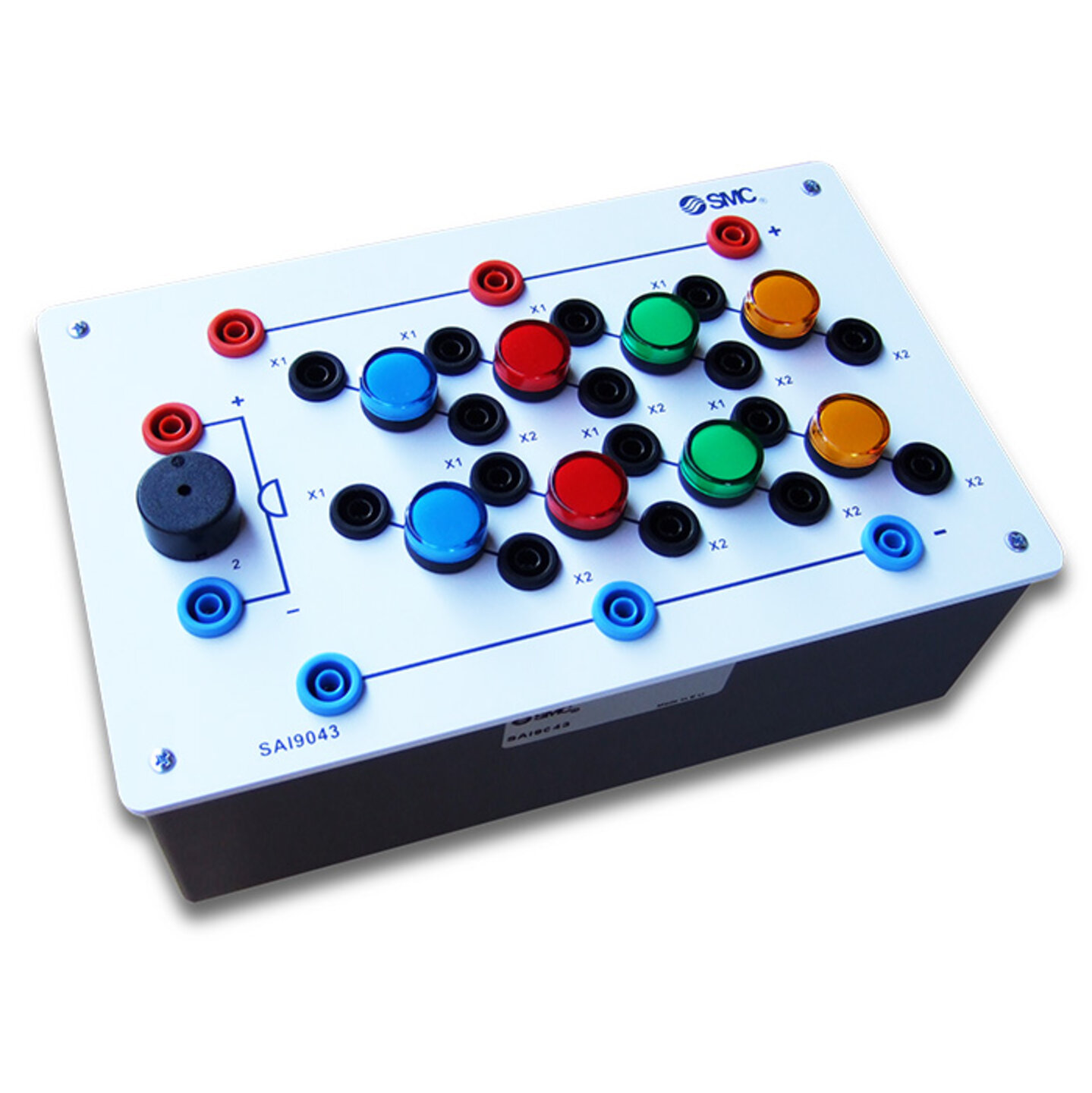

Satz Leuchtanzeigen

HY9043: - Enthält 8 Leuchtanzeigen und einen Summer. - Enthält zusätzliche Buchsen zur Versorgungsverteilung. - Elektrische Sicherheitsbuchsen, Ø 4 mm.

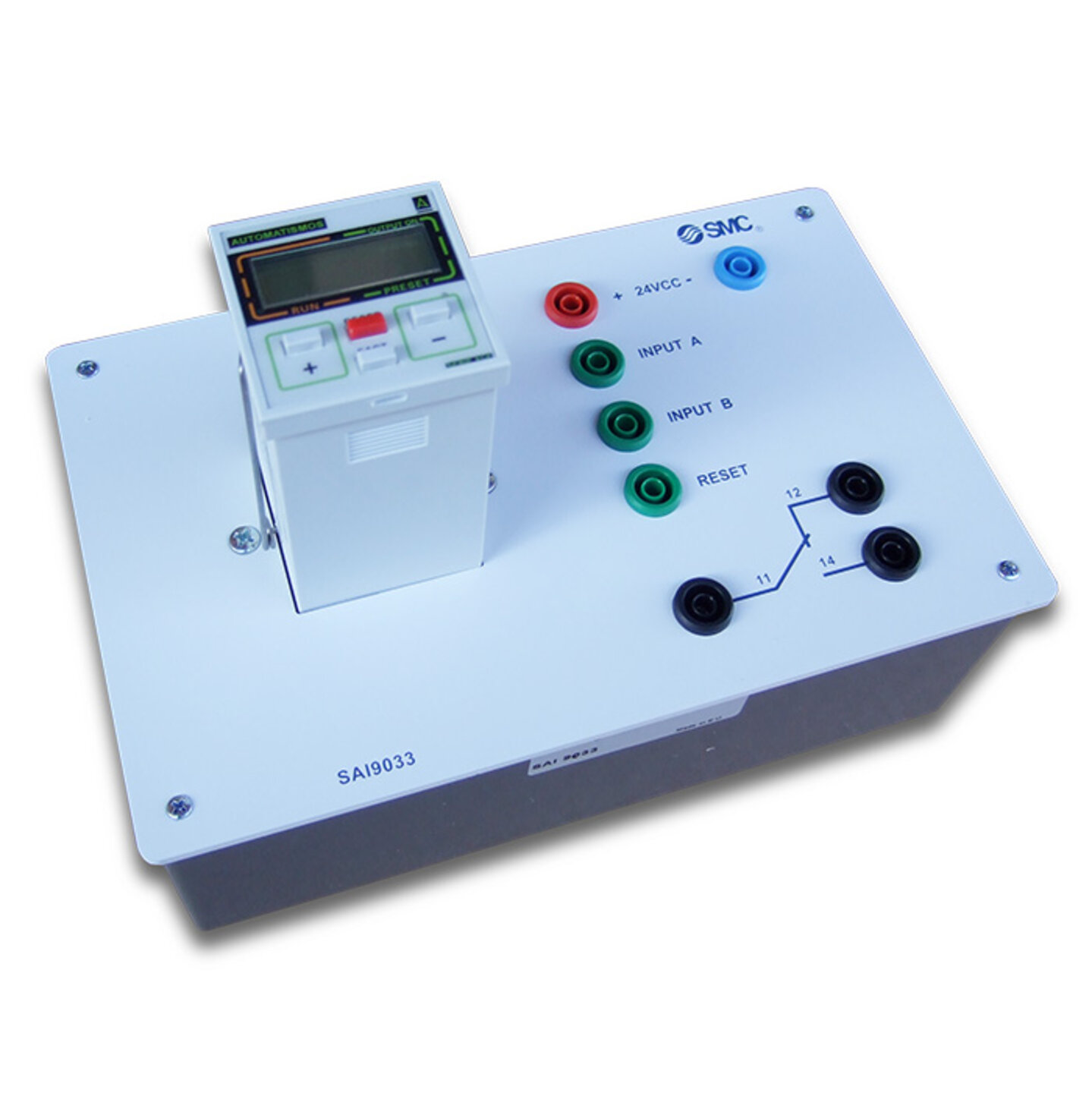

Elektrischer Zähler mit Vorwahl

HY9033: - Eingangsspannung: 110 V – 240 V Wechselstrom. - Ausgangsspannung: 24 V Gleichstrom / 5 A. - Kurzschlussfest und mit Überlastschutz. - Eingangsschalter mit LED-Anzeige. - Integriertes Versorgungskabel. - Elektrische Sicherheitsbuchsen, Ø 4 mm. - Schutzgehäuse mit bedruckter Abdeckung.

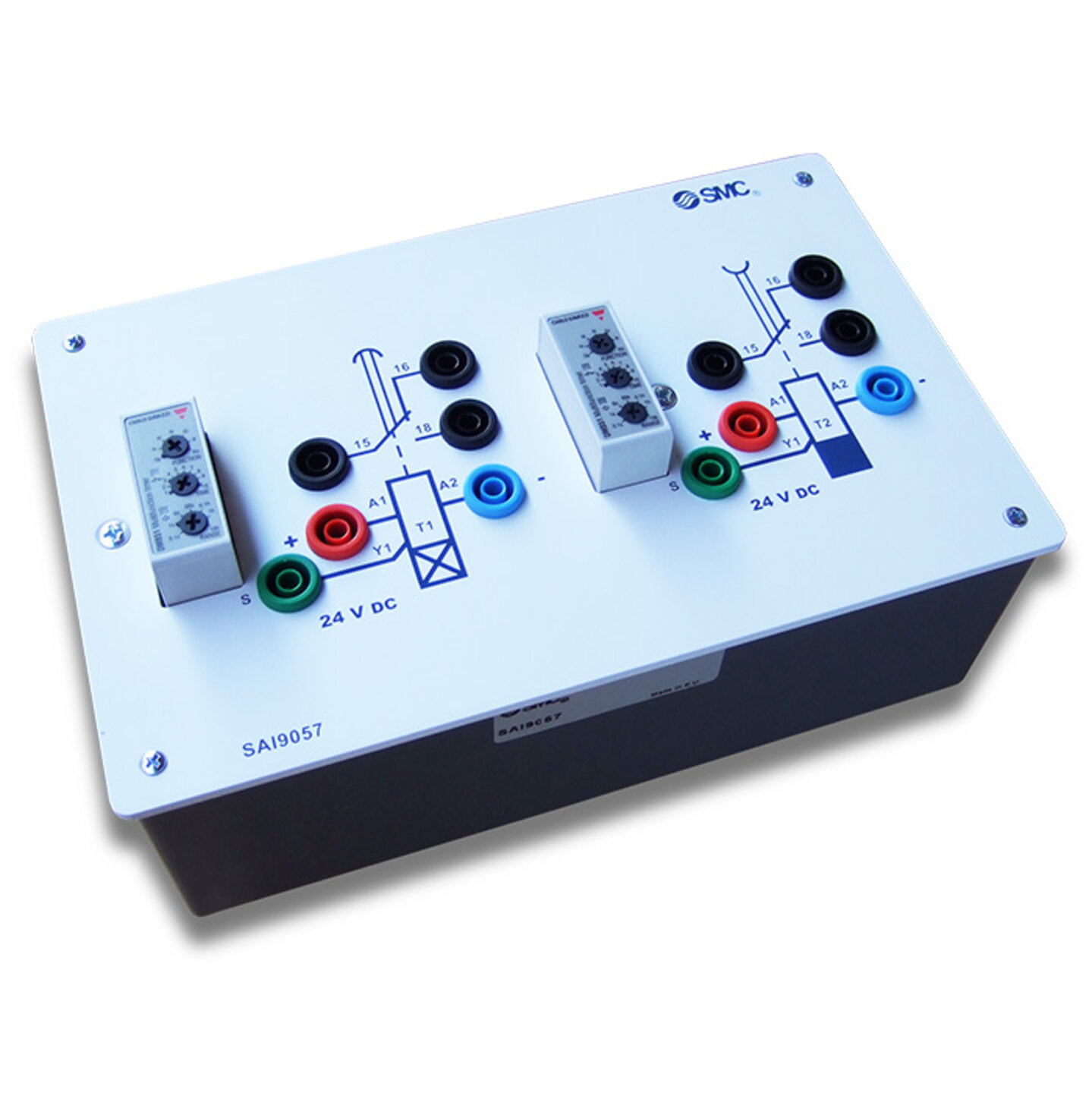

Satz 2 Zeitrelais

HY9057: - Montiert im Kasten aus isolierendem Werkstoff mit Wandbefestigungssystem und ISO-Druck. - Enthält zwei Zeitrelais: eines zum Einschalten und ein weiteres zum Ausschalten - Mit 24 V-Spule und schaltbarem Kontakt. - Mit LED-Anzeige für Zeituhrstatus. - Programmierbare Zeit zwischen 0,1 Sekunden und 1 Stunde. - Sicherheitsstecker 4 mm.

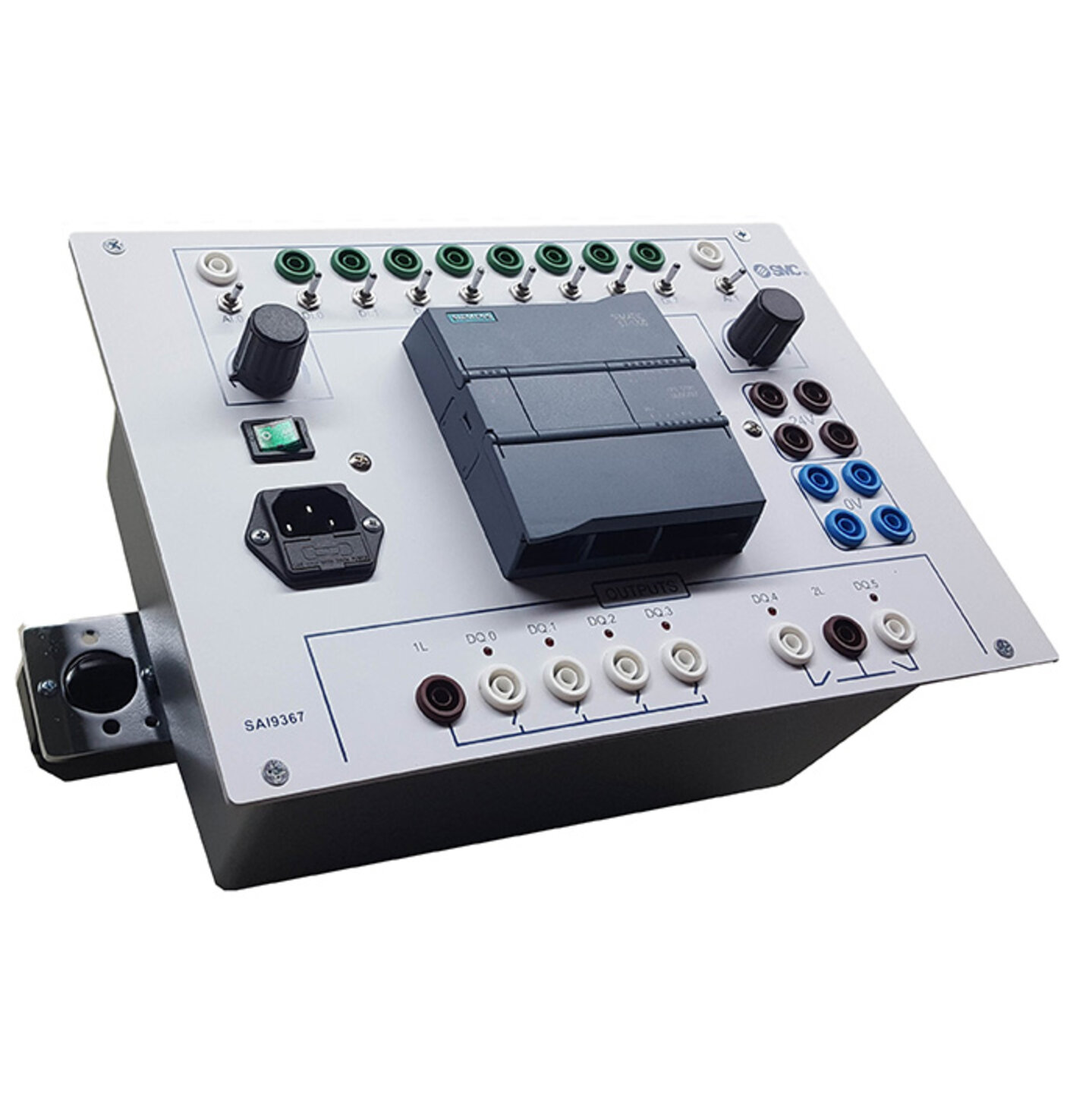

SPS-Tischmodul

PN4143-XX-XX*: SPS-Tischmodul. Verfügbar für verschiedene Marken: - Alpha2 AL2-24MR-D (15 Eingänge und 9 Relaisausgänge). - Siemens S7-1200 (8 Digitaleingängen, 6 Relais-Digitalausgängen und 2 Analogeingängen). - Allen Bradley Micro830 (10 Digitaleingängen, 6 Relais-Digitalausgängen und 2 Analogeingängen). Enthält: - Alle Ein- und Ausgänge sind mithilfe von Schnellsteckbuchsen für Kabel mit 4 mm-Sicherheitskabelschuhen zugänglich. - Simulation für Analog- und Digitaleingänge mithilfe von Potenziometern und Schaltern. - Netzgerät 24 VDC. - LED-Anzeige für Ausgangsaktivierung. - Spannungsversorgung: 100 – 240 Vac. - Integriertes Versorgungskabel. - _Programmiergeräte sind nicht enthalten. Andere SPS-Marken auf Anfrage._ _*Konfigurierbare Teilenummer. Weitere Informationen: How To Order oder Produktkonfigurator._

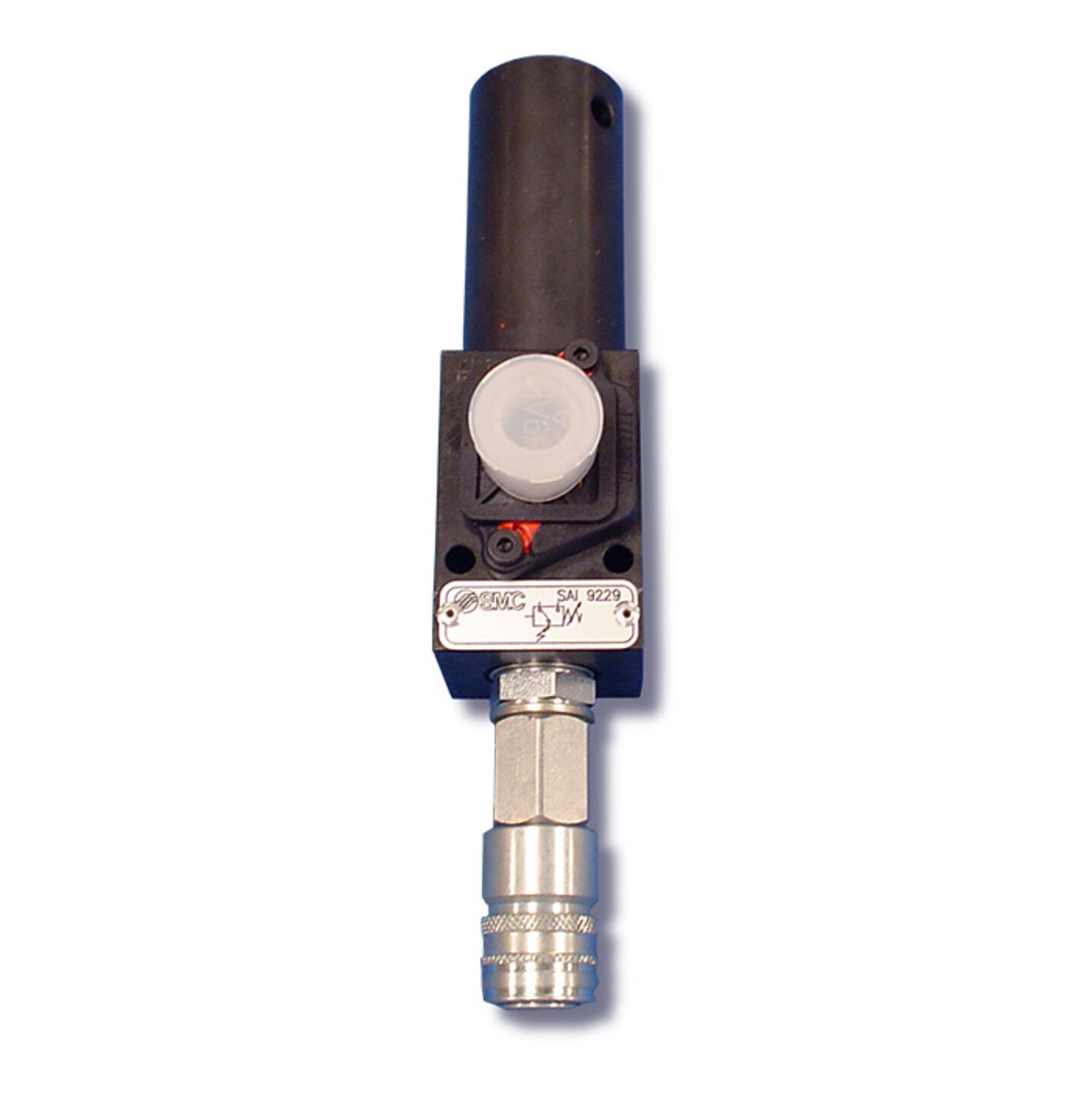

Presostat

HY9229: - Sendet ein elektrisches Signal, wenn der voreingestellte Druckwert erreicht wird. - Ausgang mit potentialfreiem, kommutiertem Kontakt. - Regulierbarer Druck 0 – 40 bar. Maximaldruck: 125 bar. *Kabel SAI9271 für Presostat erforderlich.

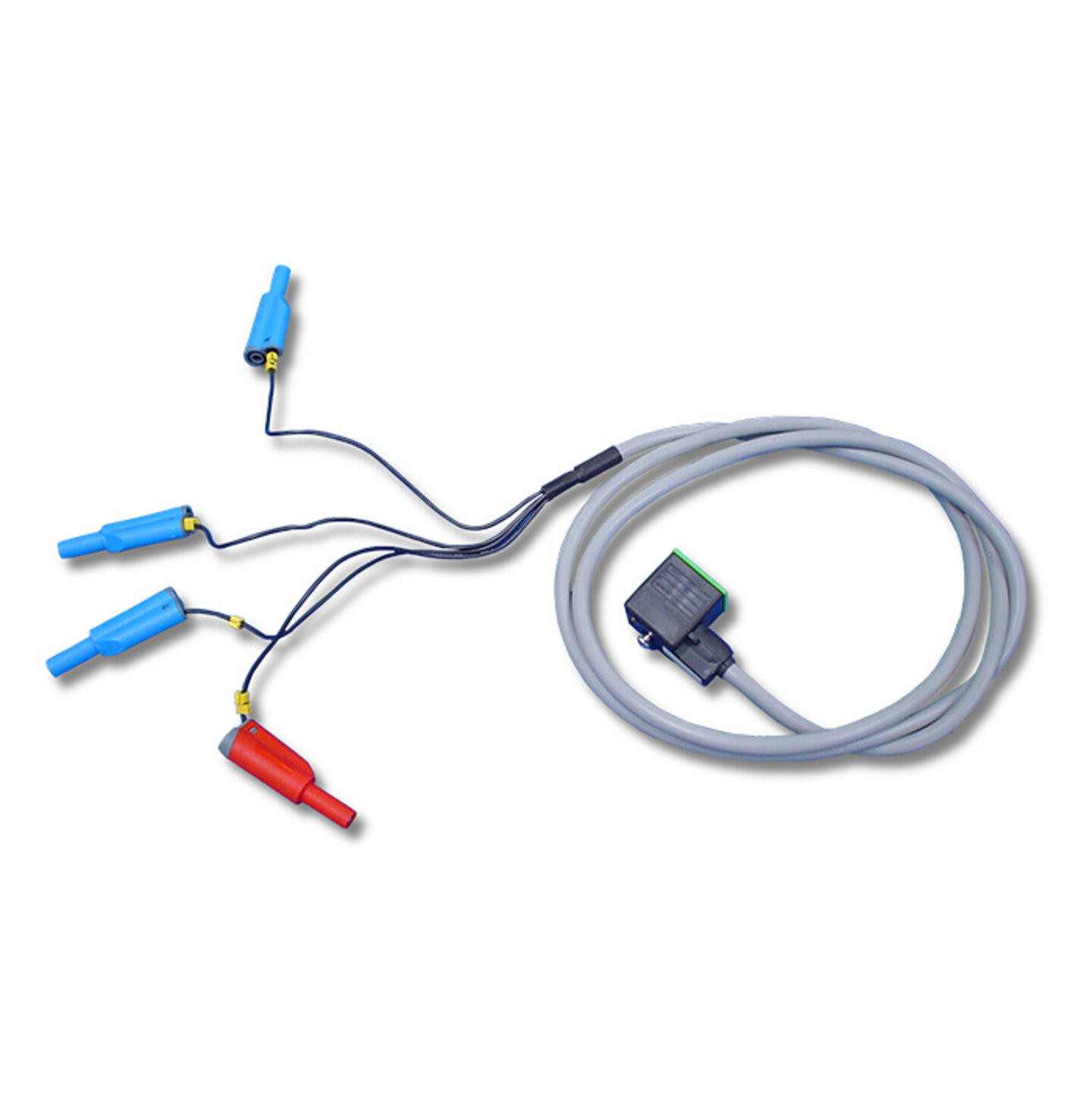

Kabel für Presostat

HY9271: - Ausgelegt für den Anschluss an den Presostat. - Elektrostecker ø4 mm. - Kabellänge: 1,5 m. - LED-Anzeigen.

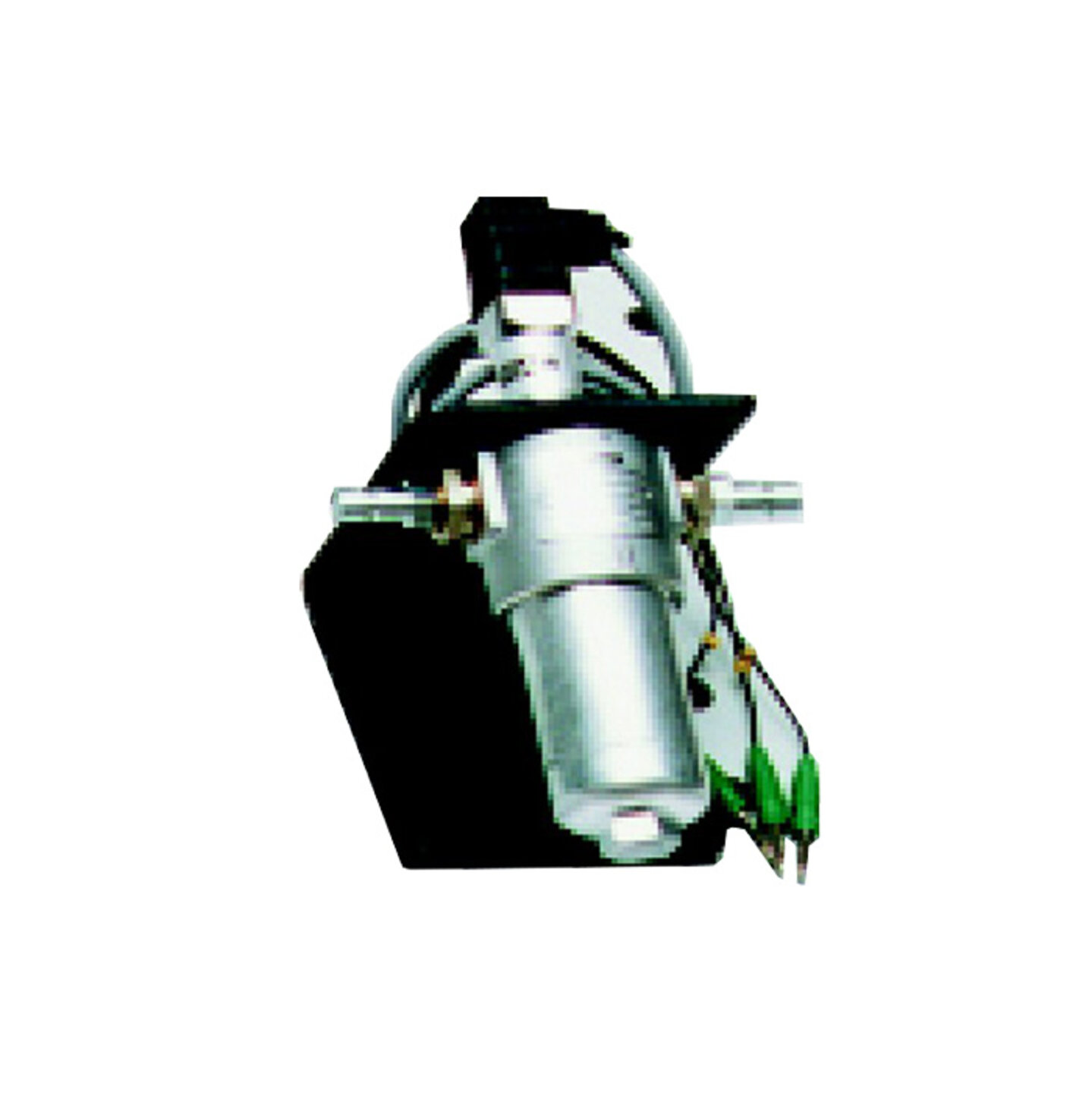

Leitungsdruckfilter

HY9287: - Ölfilter zum Einbau am Druckeingang des Schaltkreises. - Patrone 10 µ. B10=75. Maximaldruck: 210 bar. - Mit elektrischer Anzeige des Füllzustands. - Umfasst Elektroanschluss mit zwei LEDs (rot, grün) und kommutiertem Ausgang über potentialfreien Kontakt. - Auf Grundplatte mit Schnellsteckern R 1/4”.

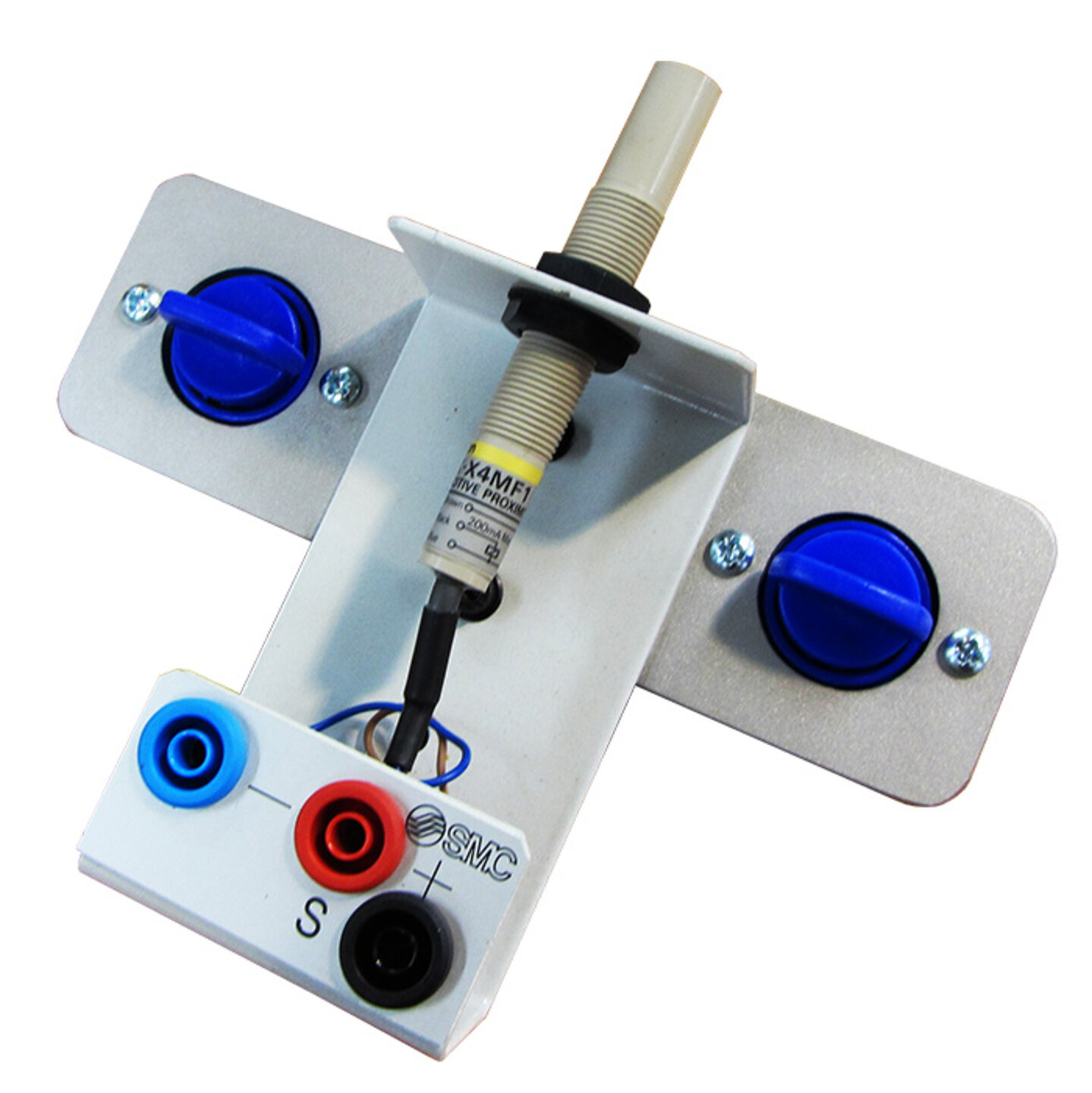

Induktiver Näherungssensor

HY9276: - Nominaler Detektionsabstand: 2mm. - M12, Detektionsabstand kann eingestellt werden. - Transistorisierter Ausgang mit LED-Anzeige. - Verkabelung angeschlossen an drei Sicherheitsbuchsen auf bedruckter Grundplatte für korrektes Anschließen.

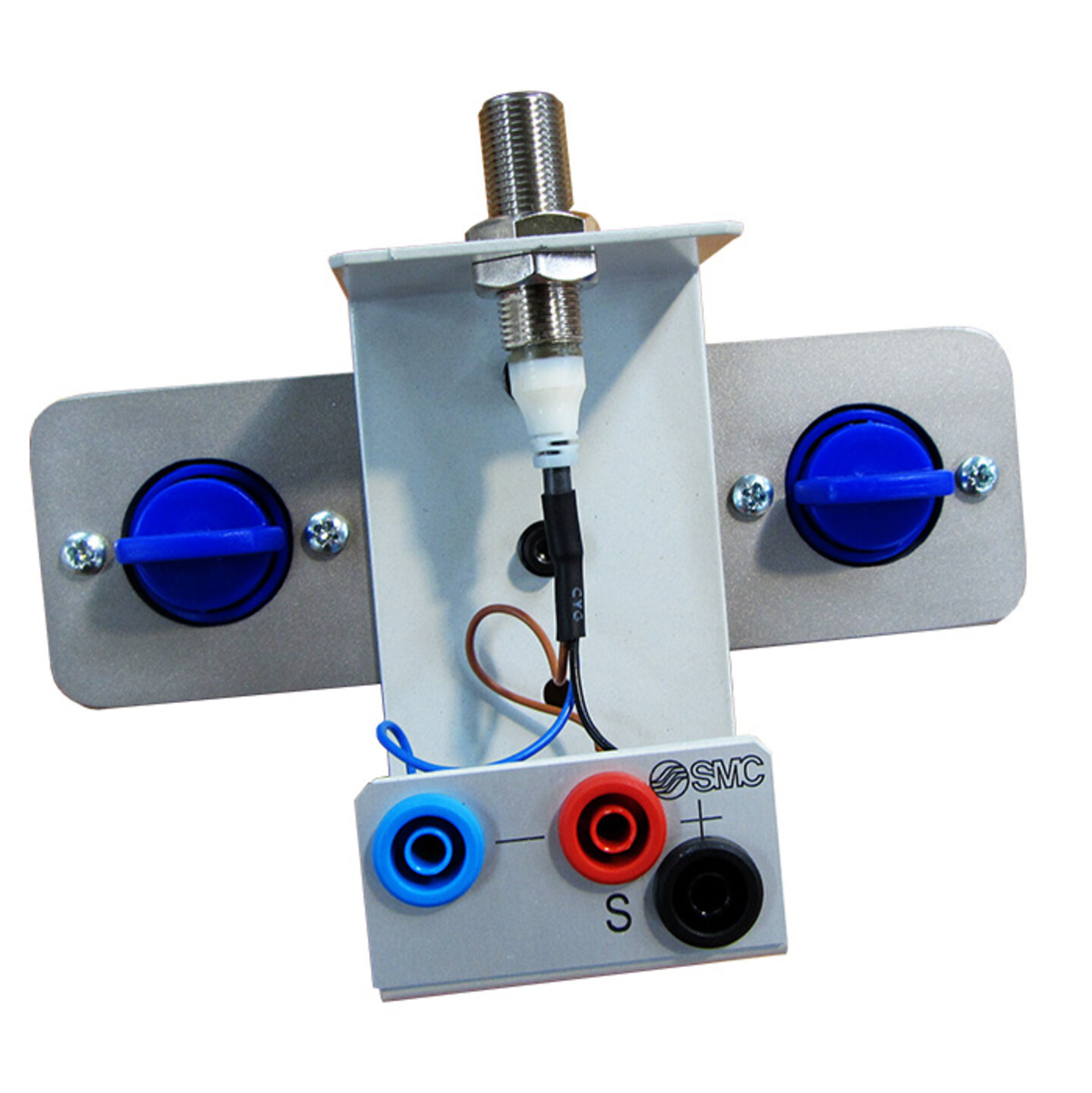

Kapazitiver Näherungssensor

HY9277: - Nominaler Detektionsabstand: 4mm. - M12, Detektionsabstand kann eingestellt werden. - Transistorisierter Ausgang mit LED-Anzeige. - Verkabelung angeschlossen an drei Sicherheitsbuchsen auf bedruckter Grundplatte für korrektes Anschließen.

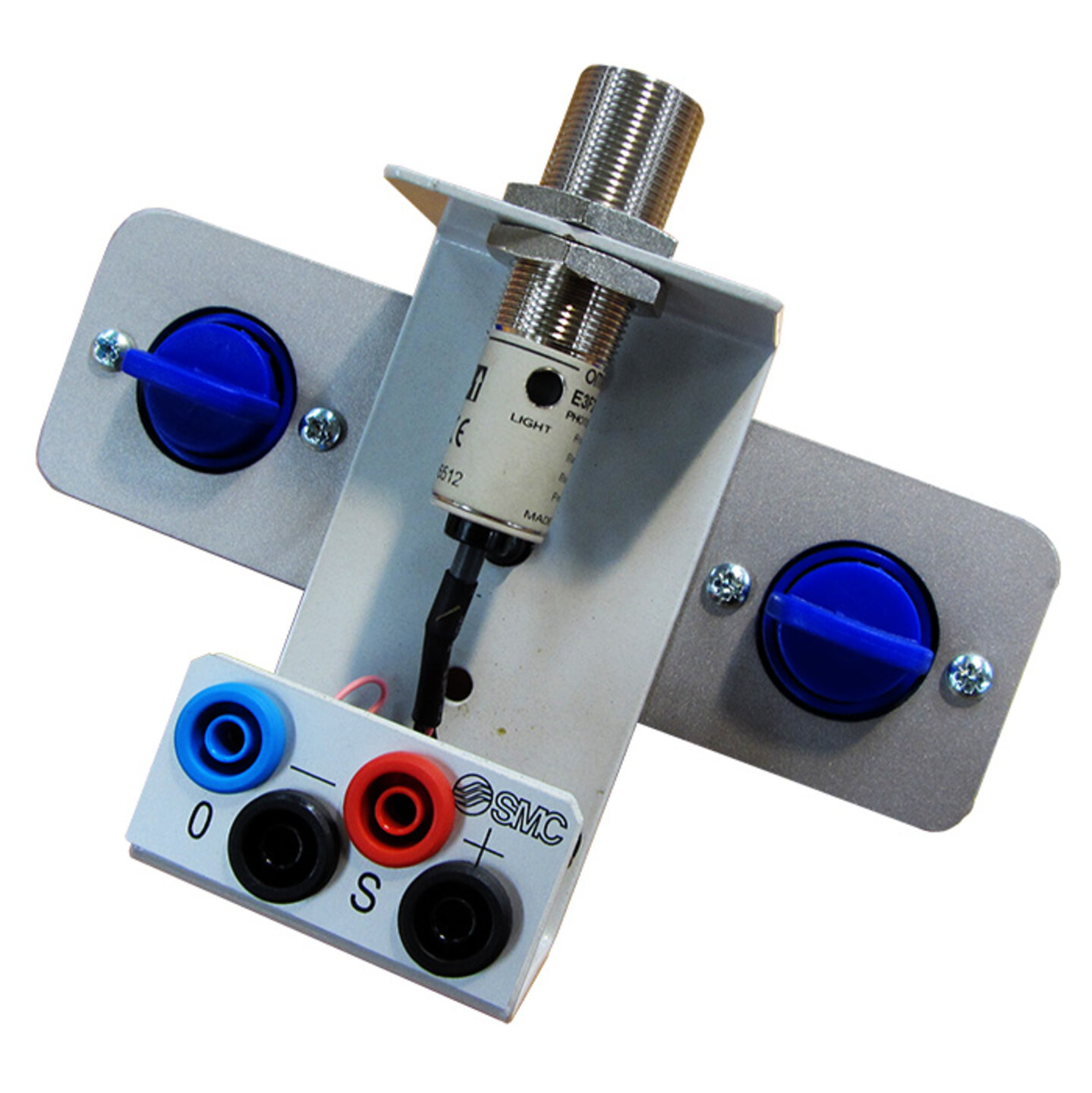

Photoelektrischer Näherungssensor

HY9278: - Nominaler Detektionsabstand: 100 mm. - M18, Detektionsabstand kann eingestellt werden. - Transistorisierter Ausgang, LED-Anzeige. - Verkabelung angeschlossen an vier Sicherheitsbuchsen auf bedruckter Grundplatte für korrektes Anschließen.

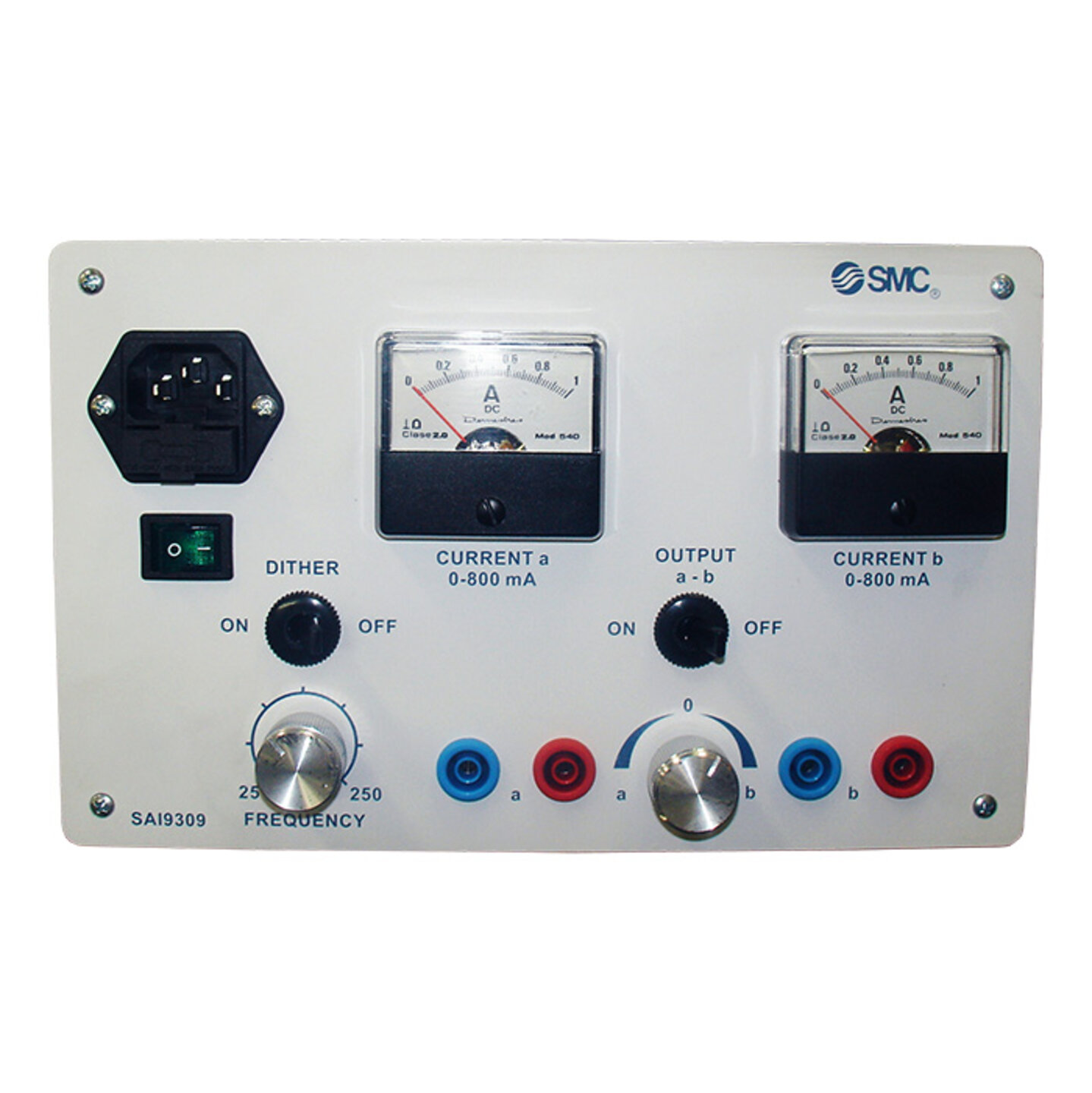

Versorgungsmodul für zwei Proportionale Spulen

HY9309-XX*: - Elektronisches Gerät zur Eingabe des elektrischen Sollwertes für die Proportionalventile. Handsteuerung. - Potentiometer zur Regulierung der Ausgangsstärke zu den Spulen a und b. - Auswahlschalter Ditherfrequenz on/off und Regulation des Dither-Frequenzwerts. - Maximale Intensität = 0,9 A pro Spule. - Zwei Amperemeter für die Anzeige der Intensität in den Spulen a und b. - Interner elektronischer Überlastschutz. _*Konfigurierbare Teilenummer. Weitere Informationen: How To Order oder Produktkonfigurator._

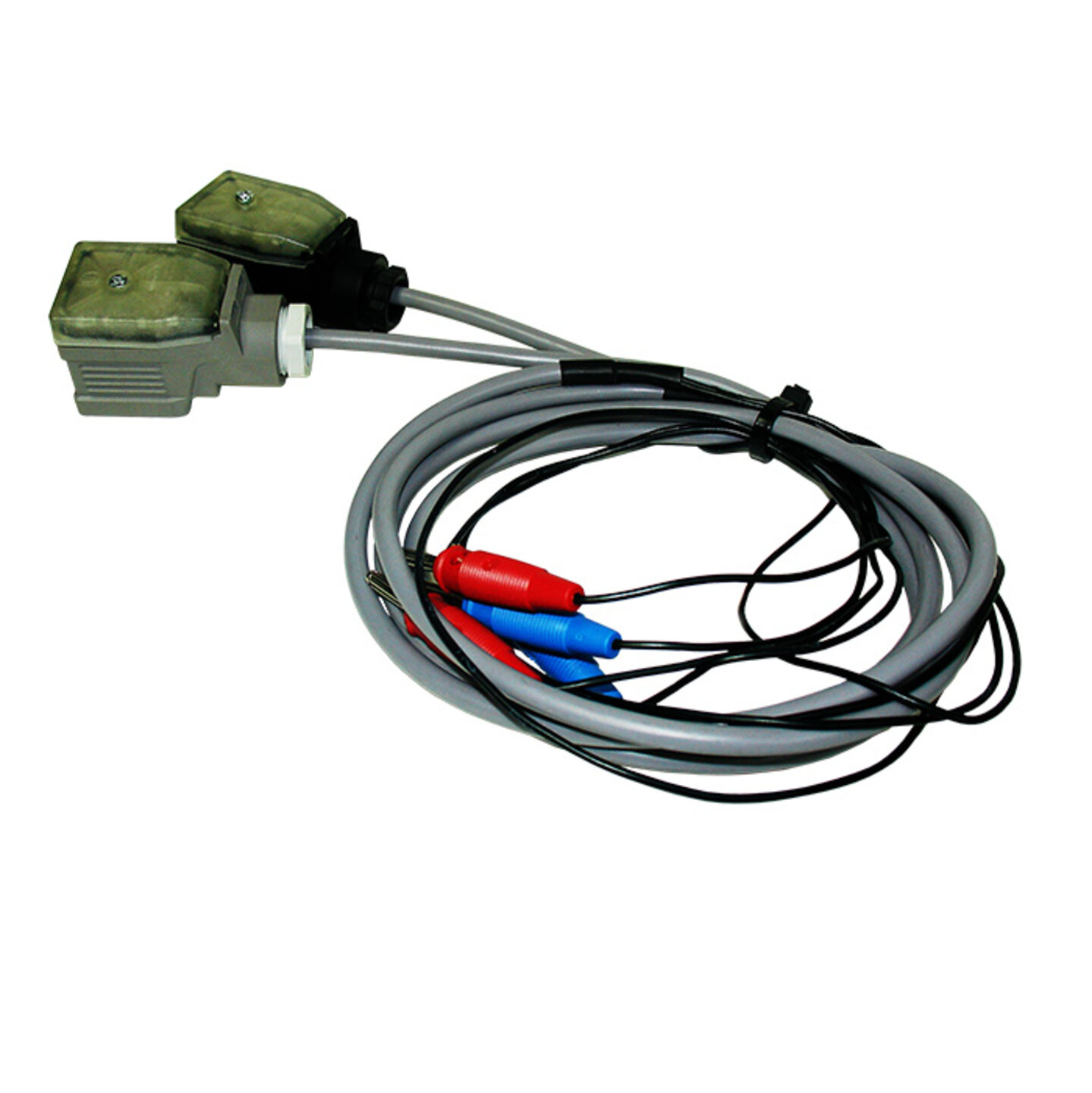

Satz Anschlüsse für Proportionalspulen

HY9303: - Anschlüsse mit Anzeige durch LED-Dioden (Display). Länge 1,5 m. - Umfasst zwei Einheiten (einen schwarzen Anschluss und einen grauen).

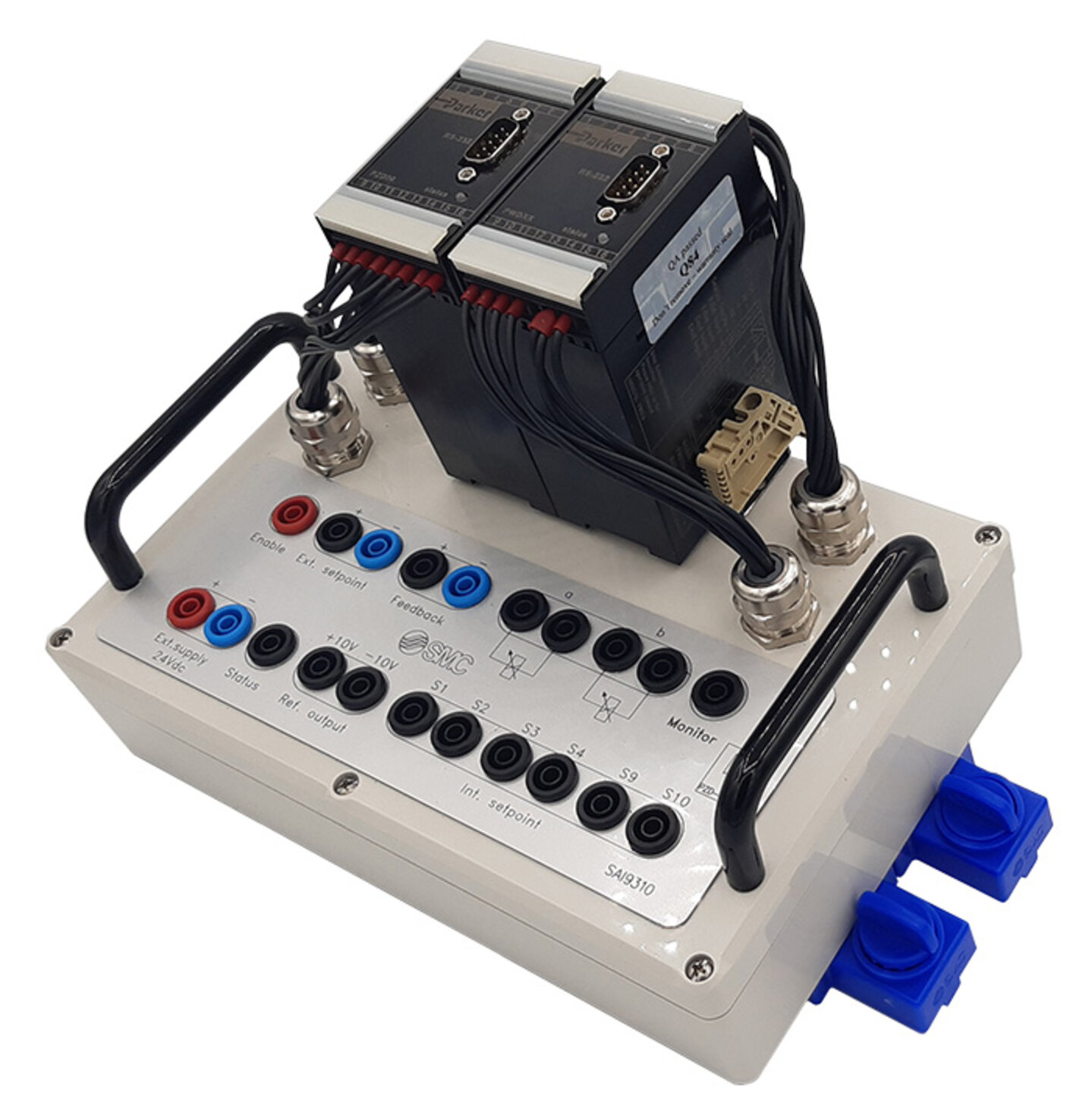

Digitale Verstärkerkarten PZD-PWD für Proportionalspulen

HY9310: - Elektronisches Gerät zur Eingabe des elektrischen Sollwertes für die Proportionalventile. Automatiksteuerung. - Für Steuerung und Regulierung (offene Schleife und geschlossene Schleife) von Systemen mit proportionalen Magnetventilen. - Steuerung durch Mikroprozessoren ohne Potentiometer, Einführen, lesen und grafische Darstellung der Parameter mit dem PC. Möglichkeit zum Eingeben interner und externer Sollwerte. - Leistungsrampen hochfahren / herunterfahren. - Digitaler PID-Regler. - Sicherheitsanschlussbuchsen Ø4 mm. - Umfasst Software für Parametrierung und Überwachung online vom PC und Kommunikationskabel PC-Verstärkerkarte.

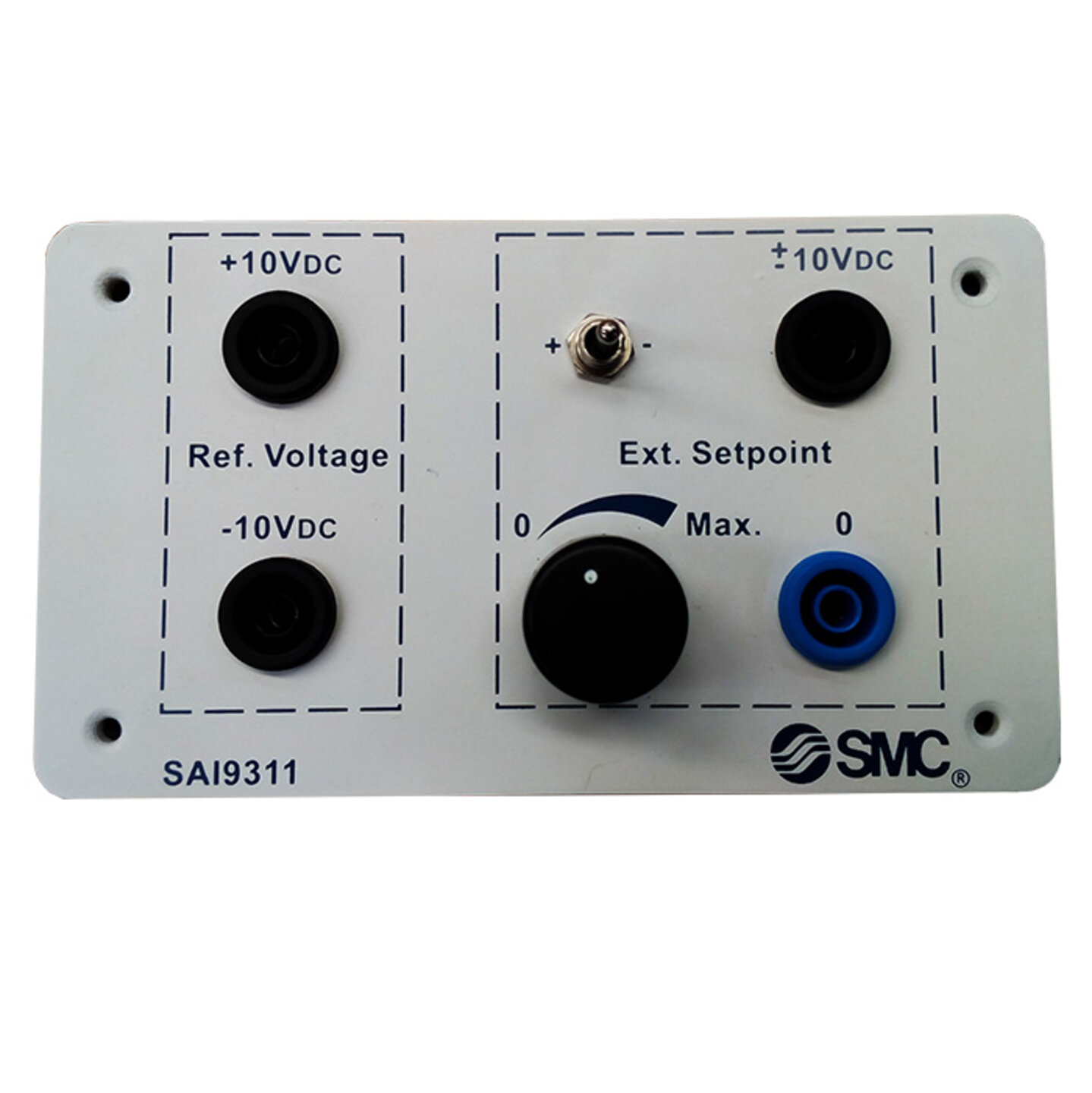

Generator externer Sollwerte

HY9311: - Elektronisches Gerät zur Eingabe des elektrischen Sollwertes für die digitalen Verstärkerkarten HY9310. - Mit Mehrfachpotentiometer, Ausgangsspannung 0 ~ ±10 VDC - In Schutzgehäuse mit Aufdruck, Anschlüsse mit farbigen Sicherheitsbuchsen, Durchmesser ø4 mm.

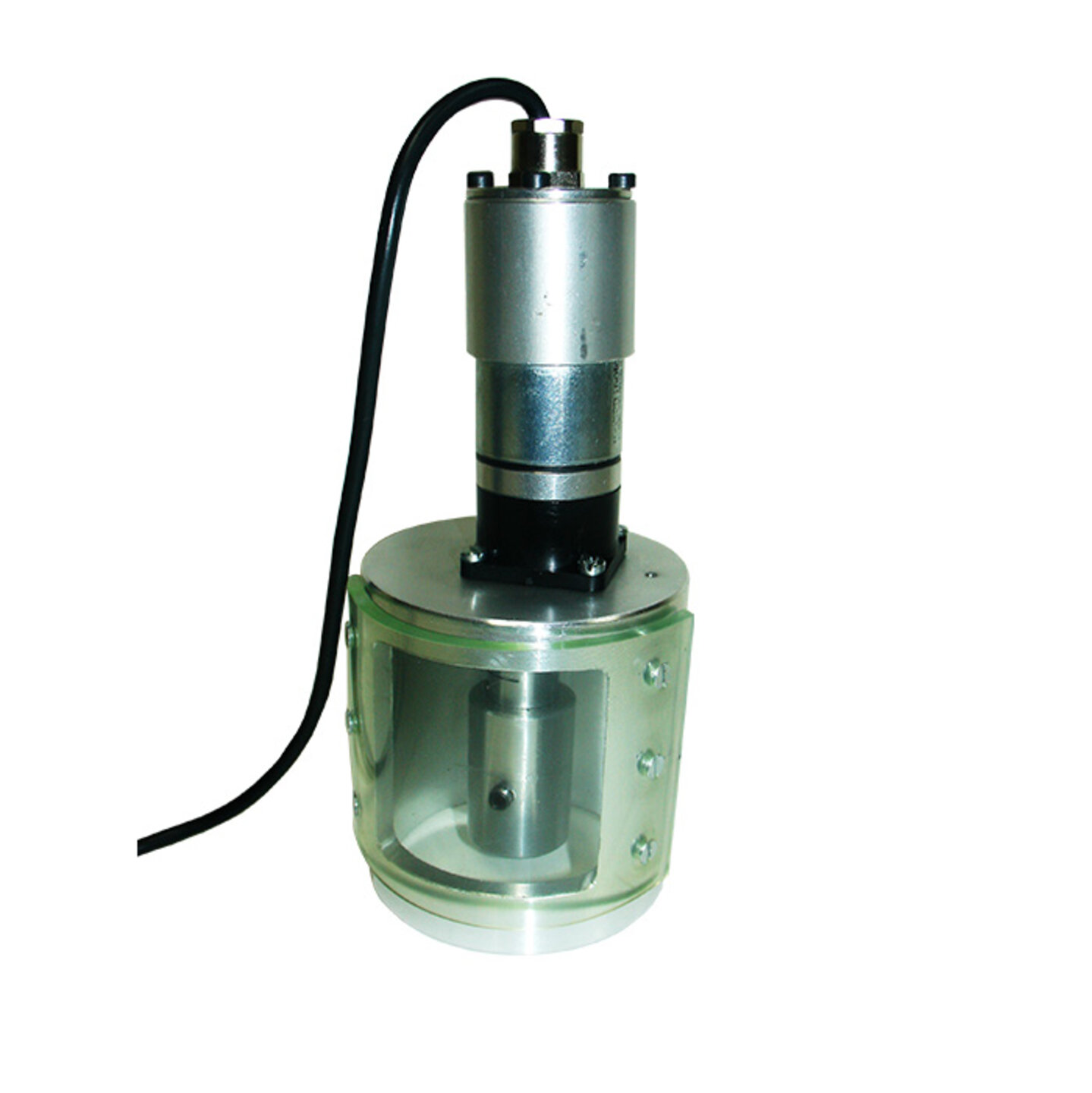

Analoger Geschwindigkeitstransduktor für Hydraulikmotor

HY9312: - Zur Montage auf dem Motor und für den Erhalt eines zur Drehgeschwindigkeit proportionalen Spannungswerts (Geschwindigkeitssteuerung). - Ausgang 0 ÷ ±10 VDC. Bidirektional. - Mit Kopplung für Motor SAI9220. - Sicherheitsanschlusskabel ø4 mm.

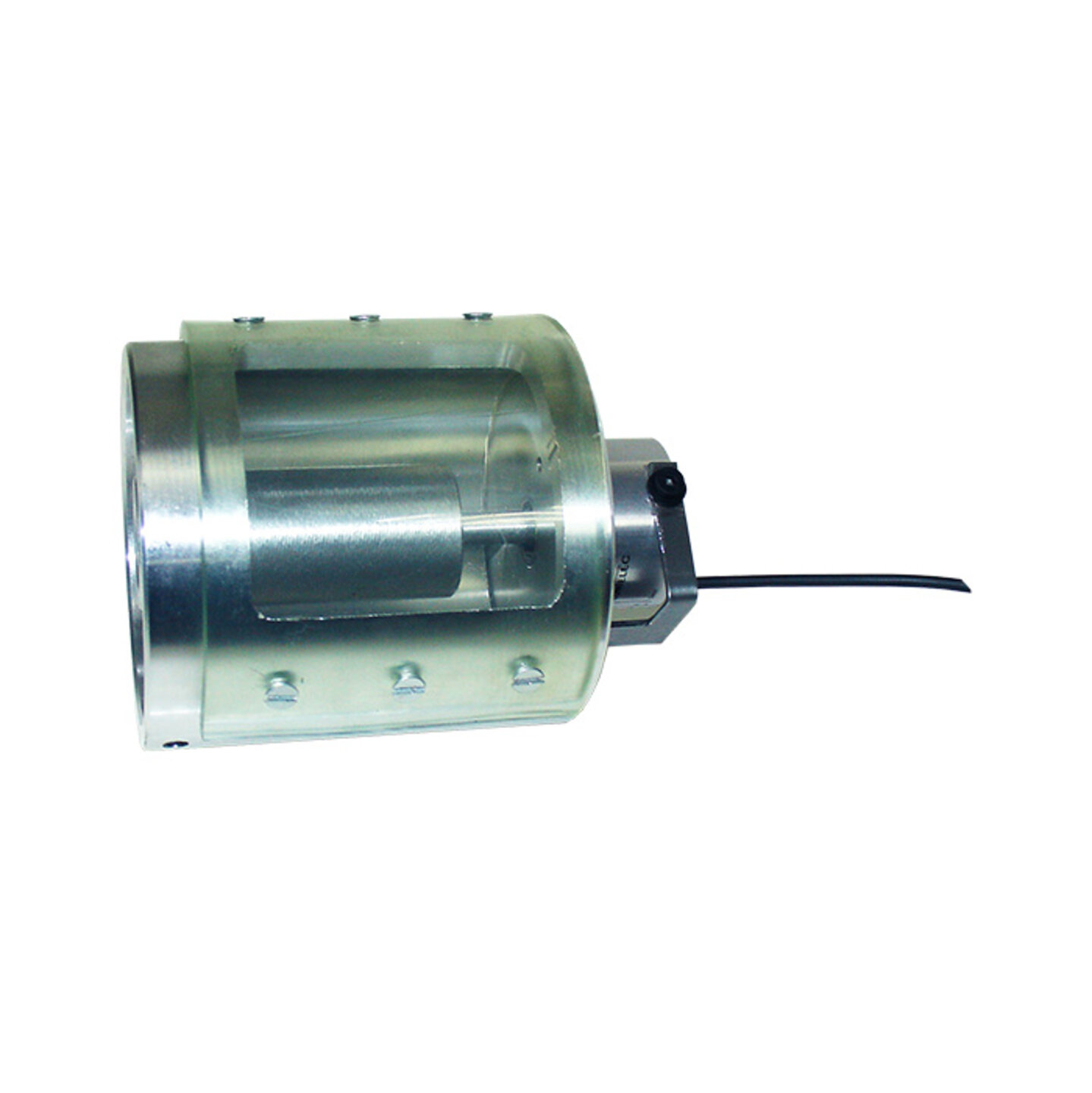

Analoger Positionstransduktor für Motor

HY9213: - Zur Montage auf dem Motor und für den Erhalt eines zum Drehwinkel proportionalen Spannungswerts (Positionssteuerung). - Ausgang 0 ~ 10 VDC. Bidirektional. - Widerstand R = 4,7 KΩ. - Mit Kopplung für Motor SAI9220. - Sicherheitsanschlusskabel ø4 mm.

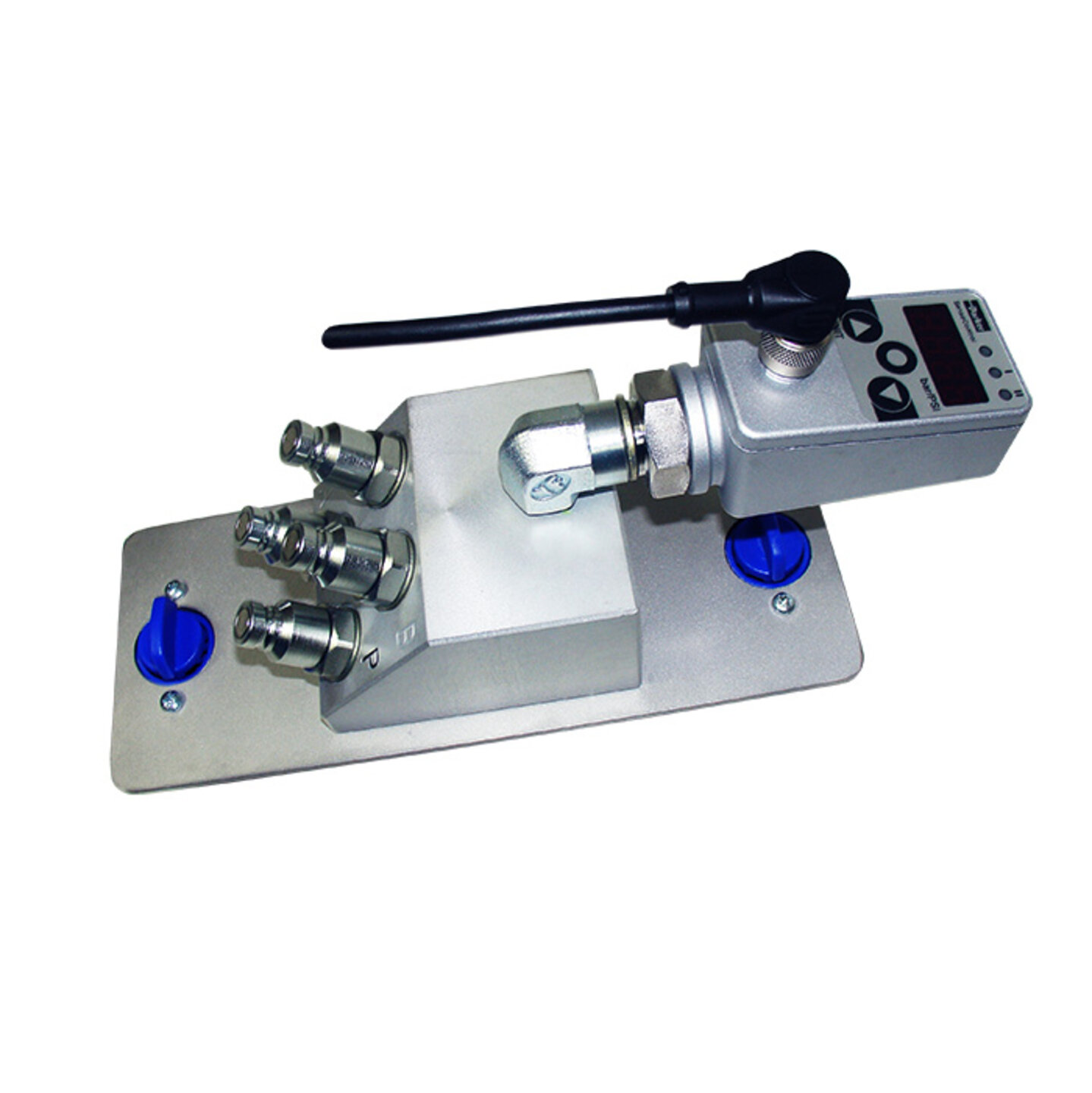

Drucktransduktor mit Digitalanzeige

HY9314: - Wandelt den an einem beliebigen Punkt anliegenden Druck in ein proportionales elektrisches Signal (V)um. - Druckbereich = 0 ~ 64 bar. - Ausgang 4 ~ 20 mA. - Presostatfunktion integriert.
