Estaciones FMS-200 SE I4.0

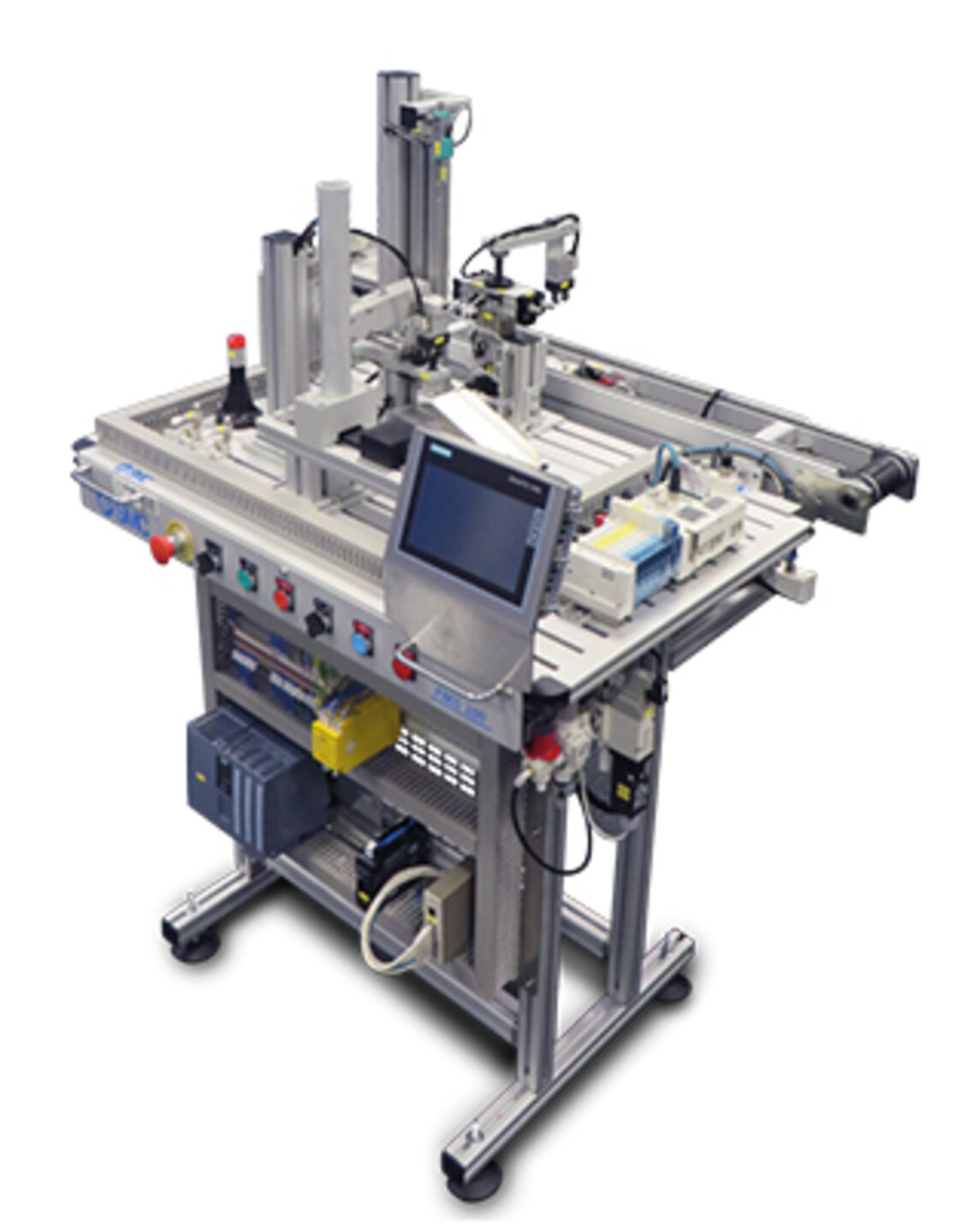

Esta estación inserta un rodamiento en el alojamiento de la base. Para ampliar las posibilidades didácticas, se permite la inserción de rodamientos de alturas diferentes. Para ello, se realiza una medición de altura del rodamiento mediante una serie de actuadores y un palpador que actúa sobre un potenciómetro lineal. En caso de que el rodamiento no tenga la altura deseada será rechazado. Además, esta estación incorpora las siguientes tecnologías de la Industria 4.0: - Realidad aumentada: permite seleccionar ciertos puntos de interés de algunos elementos para obtener información técnica de los mismos. - HMI: esta estación incluye una pantalla HMI. - Sistemas de identificación (RFID): en el tramo de transfer de la estación, encontramos la antena para la lectura/escritura del tag RFID que va situado en el palet de transporte. Incluye el sistema de simulación de averías, que permite generar hasta 16 disfunciones distintas que el usuario deberá diagnosticar.

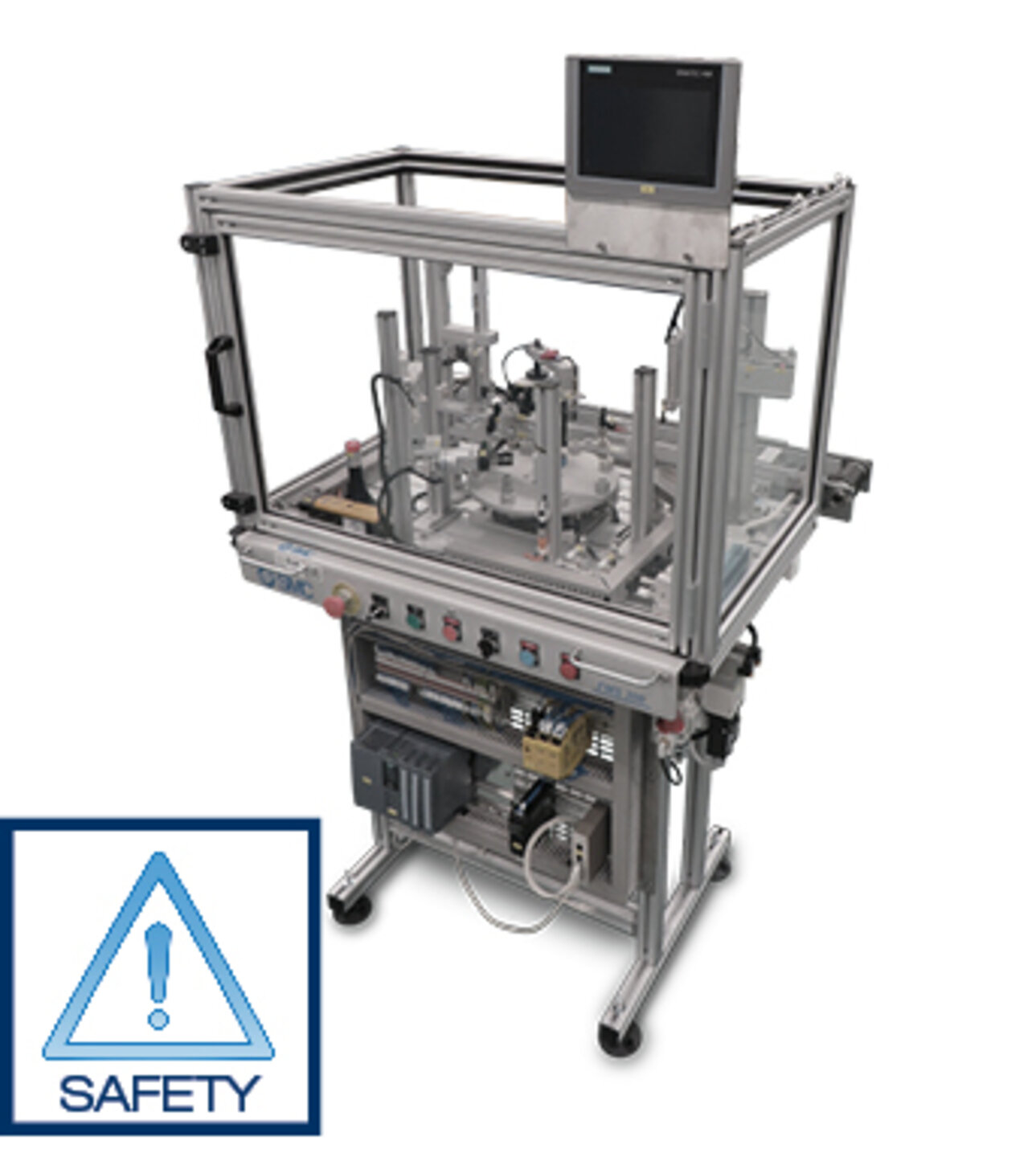

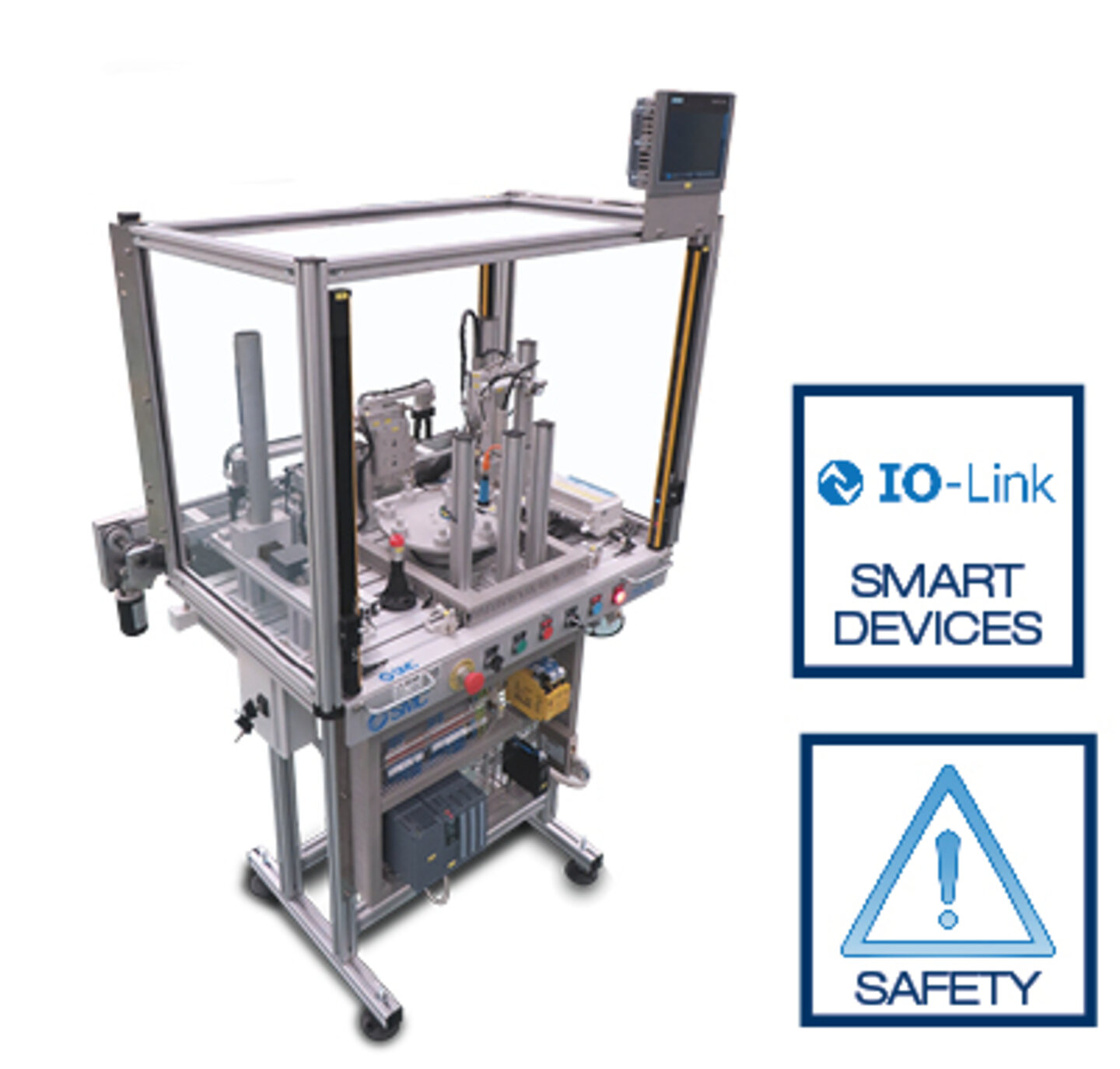

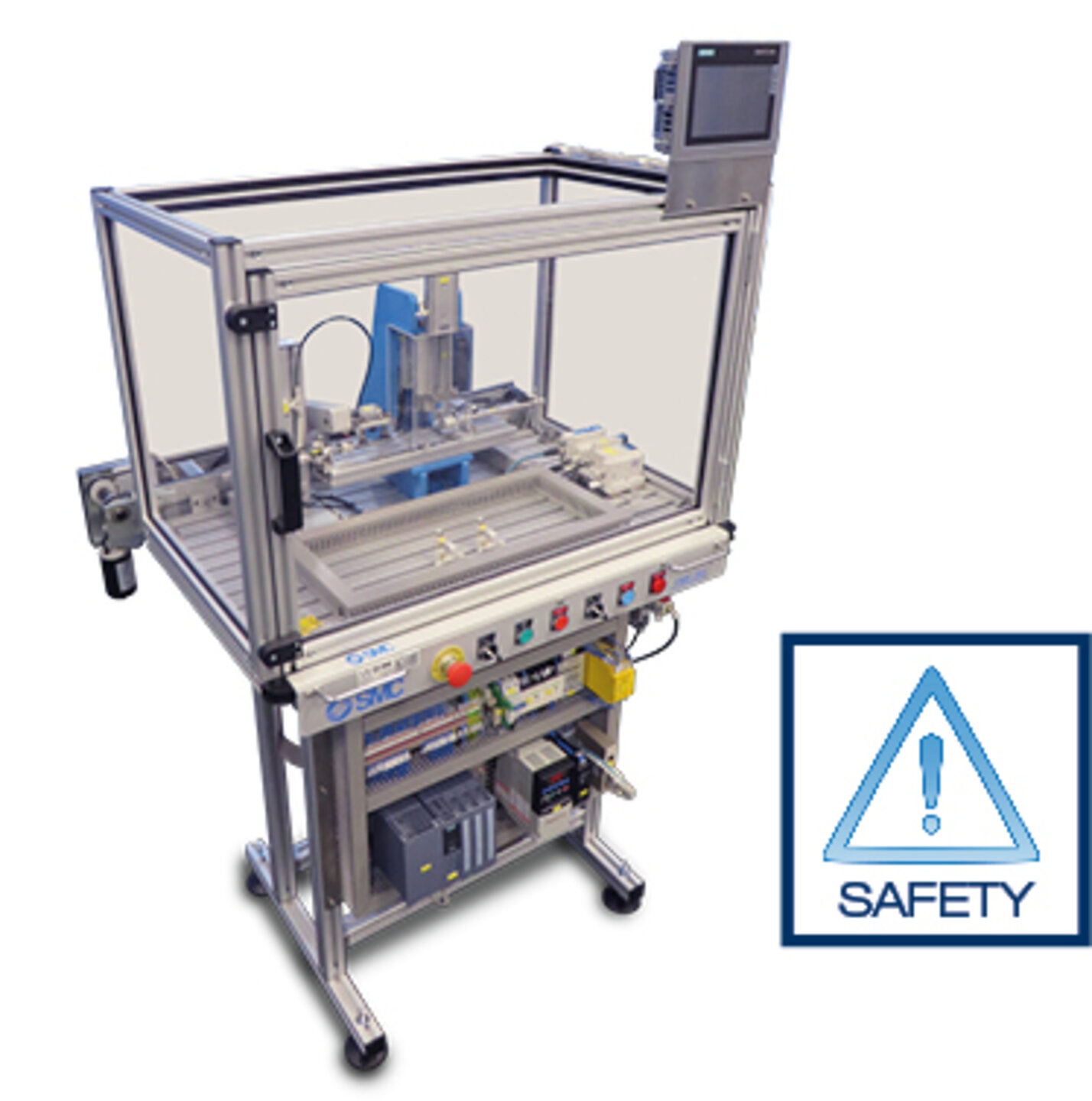

En esta cuarta estación de trabajo, se monta un eje sobre el producto en proceso proveniente de la estación anterior. Existen dos tipos de ejes, dependiendo del material en que están fabricados: aluminio y nylon. Esto incrementa el número de posibles productos terminados que se ensamblan, aumentando también las capacidades didácticas del sistema FMS-200 SE I4.0. Las diferentes operaciones de esta estación, se distribuyen alrededor de un plato giratorio. Estas operaciones son: alimentación de ejes, medición de la altura del eje para su correcta colocación, detección de material, evacuación del eje en caso de que no sea del material deseado, detección de presencia de eje y finalmente la inserción del mismo en el conjunto. Además, esta estación incorpora las siguientes tecnologías de la Industria 4.0: - Seguridad: con el fin de ofrecer conceptos de seguridad de maquinaria, se incorpora una guarda de protección transparente lateral y frontal, además de una cámara sensor de plano para la parte superior, que junto con el relé de seguridad permite trabajar la tecnología mencionada. - HMI: esta estación incluye una pantalla HMI. - Sistemas de identificación (RFID): en el tramo de transfer de la estación, encontramos la antena para la lectura/escritura del tag RFID que va situado en el palet de transporte. Incluye el sistema de simulación de averías, que permite generar hasta 16 disfunciones distintas que el usuario deberá diagnosticar.

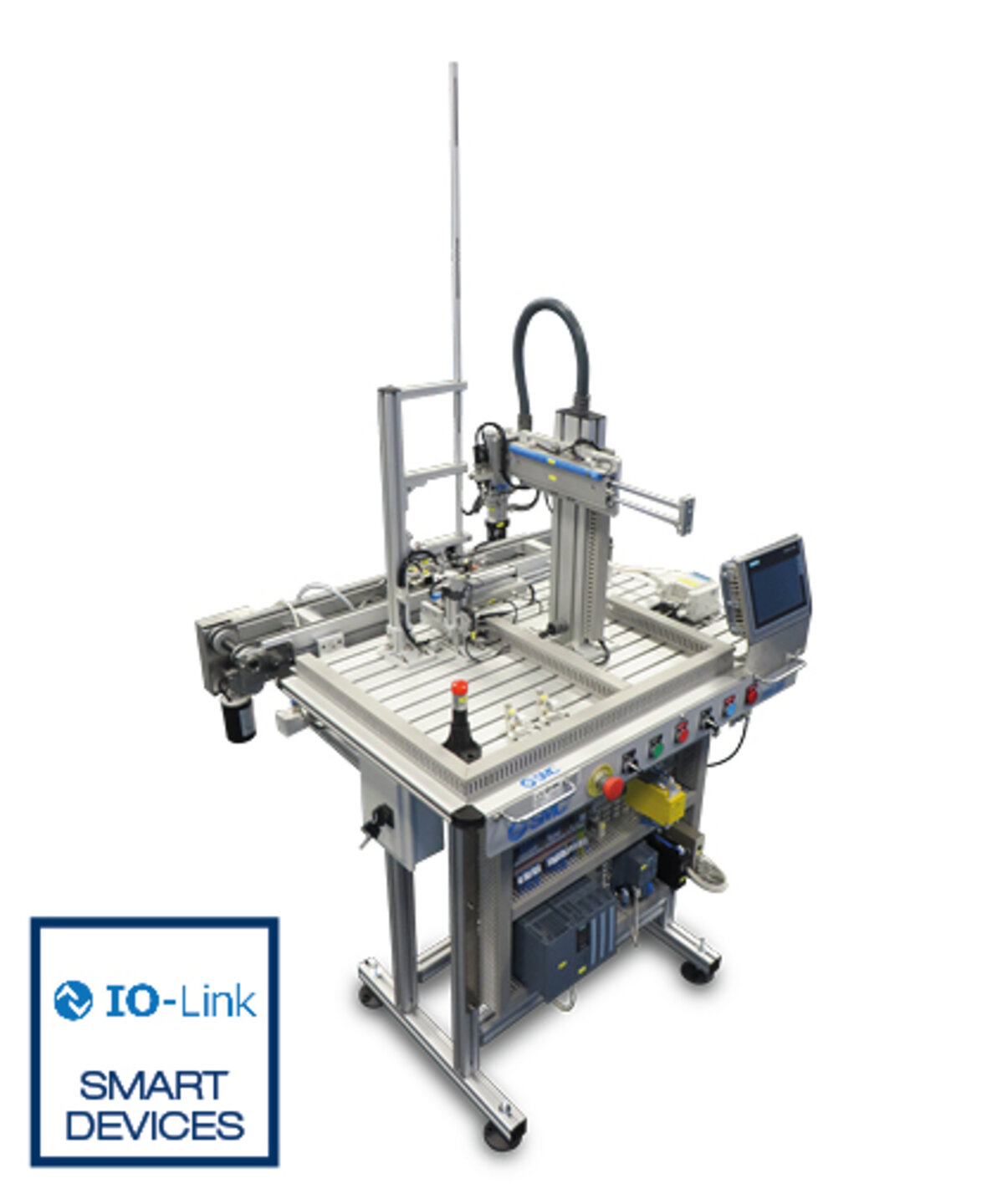

La sexta estación inserta cuatro tornillos en la base del producto en proceso. Debido a que la alimentación se realiza en un solo punto, se incluye en el transfer un mecanismo adicional que realiza giros sucesivos del palet. Este elemento se compone de un cilindro elevador y un actuador de giro. Además, esta estación incorpora las siguientes tecnologías de la Industria 4.0: - Dispositivos inteligentes IO-Link: tres sensores final de carrera, un sensor de pinza y el bloque de electroválvulas. - HMI: esta estación incluye una pantalla HMI. - Sistemas de identificación (RFID): en el tramo de transfer de la estación, encontramos la antena para la lectura/escritura del tag RFID que va situado en el palet de transporte. Incluye el sistema de simulación de averías, que permite generar hasta 16 disfunciones distintas que el usuario deberá diagnosticar.

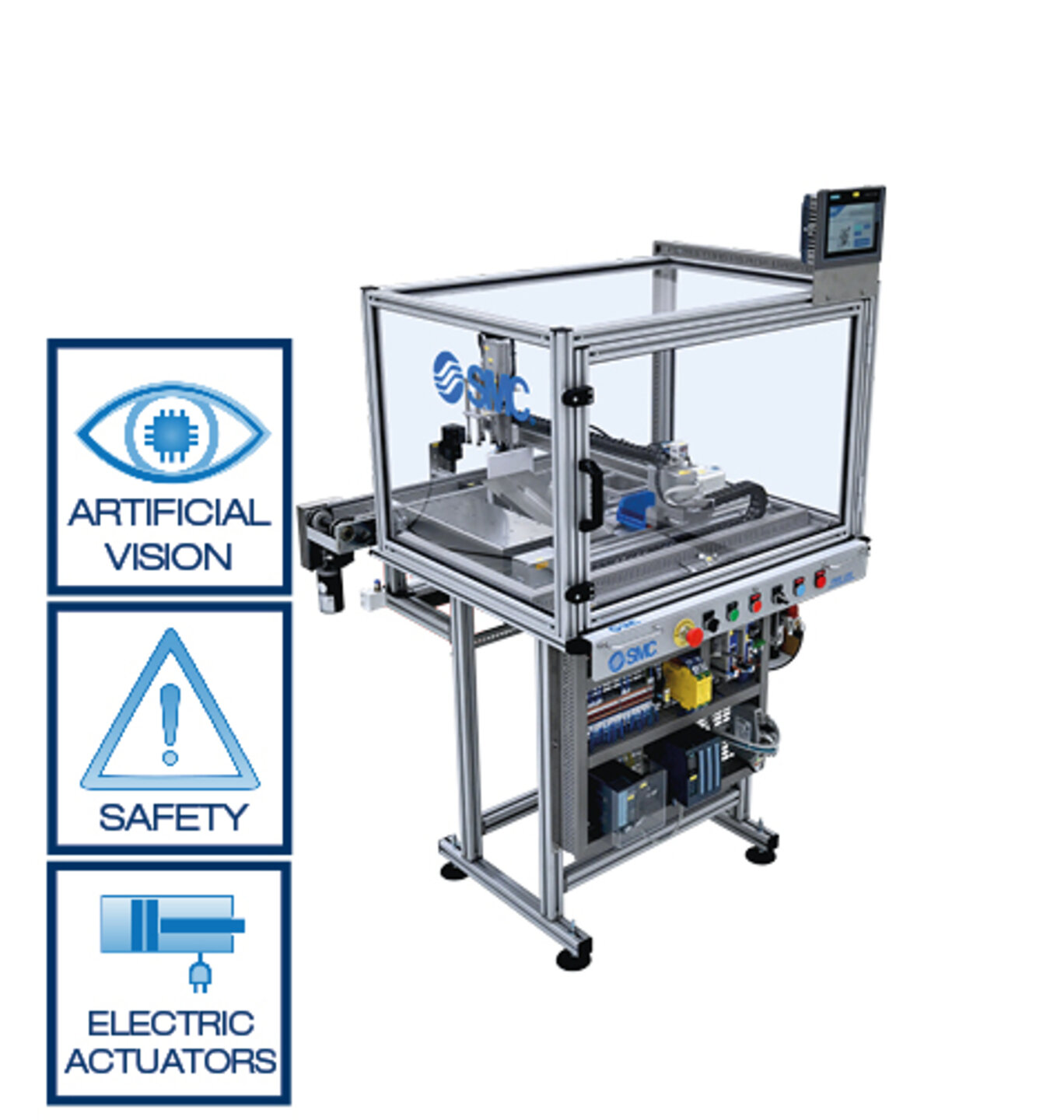

Esta estación lleva a cabo una inspección de calidad del producto terminado, además de realizar su almacenaje y/o expedición. La inspección de calidad del producto se realizará a través de una cámara de visión artificial situada en el transfer. El almacenamiento y la expedición de los productos terminados se realizan mediante un sistema basado en tres ejes de coordenadas, dos de ellos servocontrolados (ejes X-Y) y un tercero vertical neumático (eje Z) encargado de la recogida del material. Además, esta estación incorpora las siguientes tecnologías de la Industria 4.0: - Visión artificial: una cámara de visión artificial realizará la inspección de calidad del producto. - Seguridad: con el fin de ofrecer conceptos de seguridad de maquinaria, se incorpora una guarda de protección transparente lateral, frontal y superior, que junto con el relé de seguridad permite trabajar la tecnología mencionada. - Actuadores eléctricos: dos actuadores eléctricos, junto con uno neumático, realizarán el almacenamiento y expedición del producto terminado. - HMI: esta estación incluye una pantalla HMI. - Sistemas de identificación (RFID): en el tramo de transfer de la estación, encontramos la antena para la lectura/escritura del tag RFID que va situado en el palet de transporte.

Se trata de una aplicación software de uso estandarizado en la industria, que permite llevar a cabo una supervisión y control del proceso desde la pantalla del ordenador.
