Kontroll- und sensorenmodule - Komponenten

Der PNEUTRAINER-400 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

Katalog herunterladen Produktkonfigurator

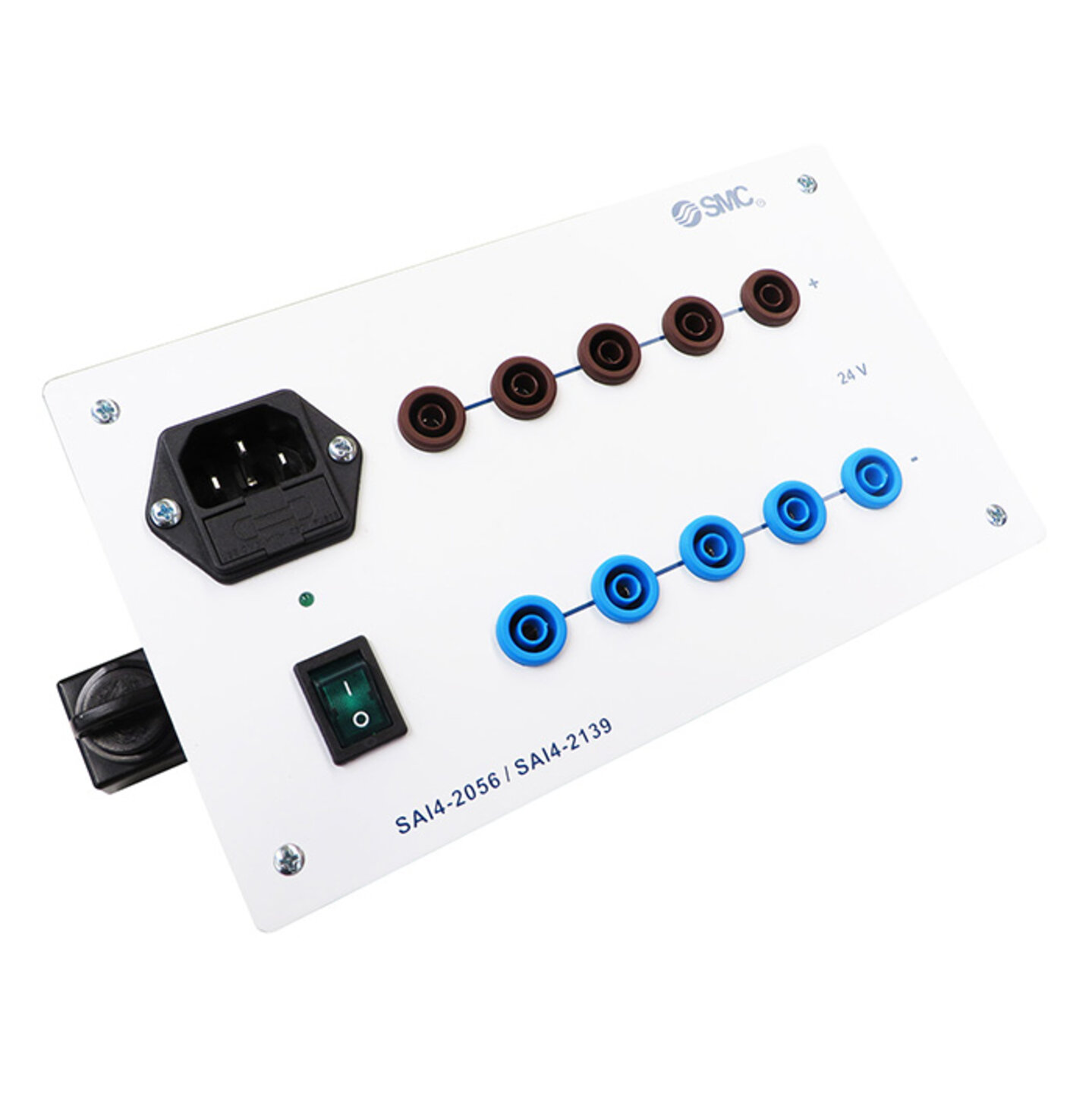

Netzgerät

PN4056-XX* - Eingangsspannung: 100-240VAC. - Ausgangsspannung: 24 VDC / 2,5 A. - Kurzschlussfest. - Eingangsschalter mit LED-Anzeige. - Integriertes Versorgungskabel. _ Andere Optionen sind auf Anfrage verfügbar._ _*Konfigurierbare Teilenummer. Weitere Informationen: How To Order oder Produktkonfigurator._
PN4056: Stromversorgung des PNEUTRAINER-400

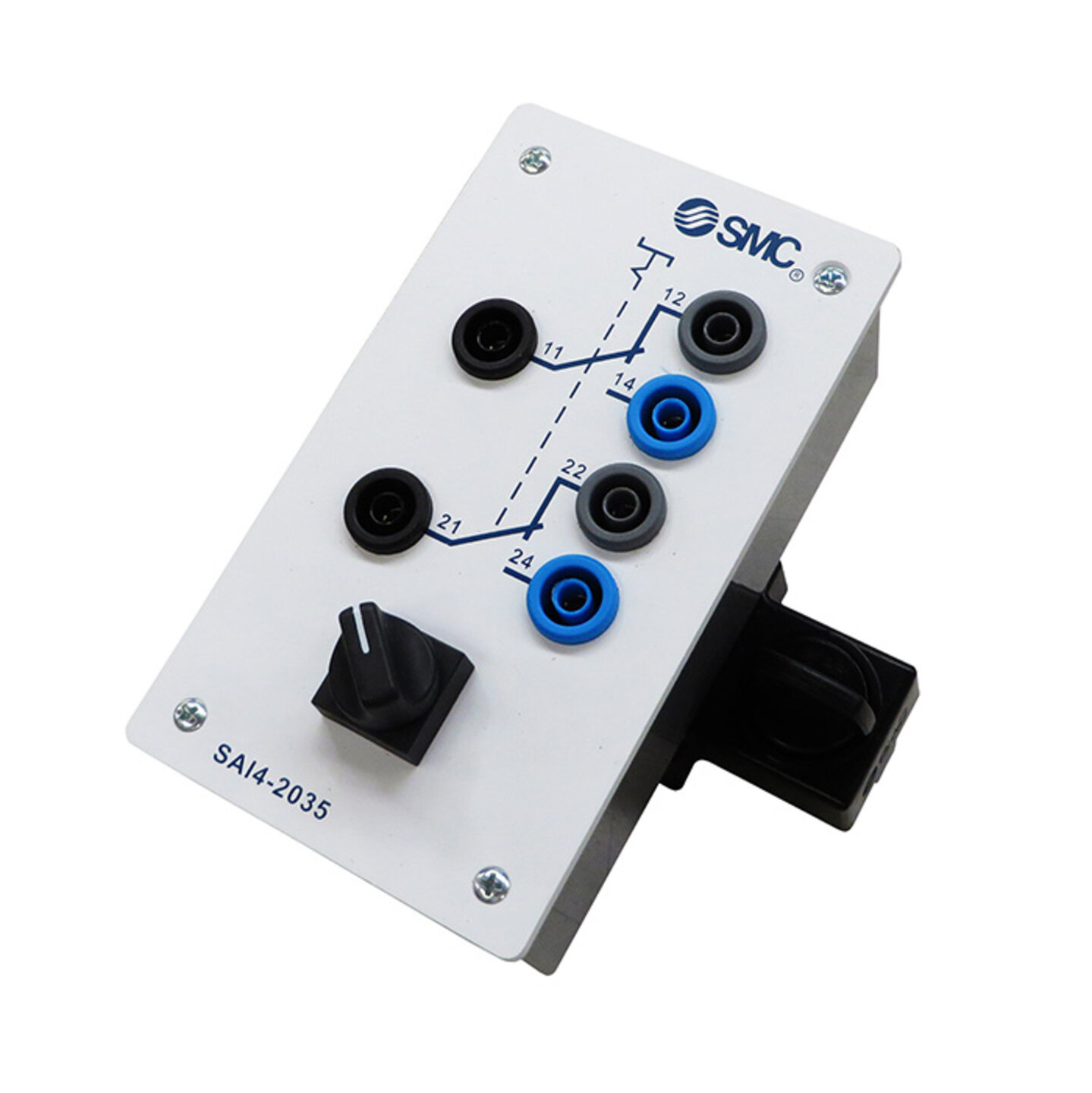

ON/OFF-Schalter

PN4035 - 4 mm-Sicherheitsklemmen zur Verwendung mit Steckern. - Umfasst Betägigungsknopf mit Sperre. - Verfügt über zwei unabhängige Kontakte: NO und NC.
PN4035: Ein-/Ausschalter des PNEUTRAINER-400

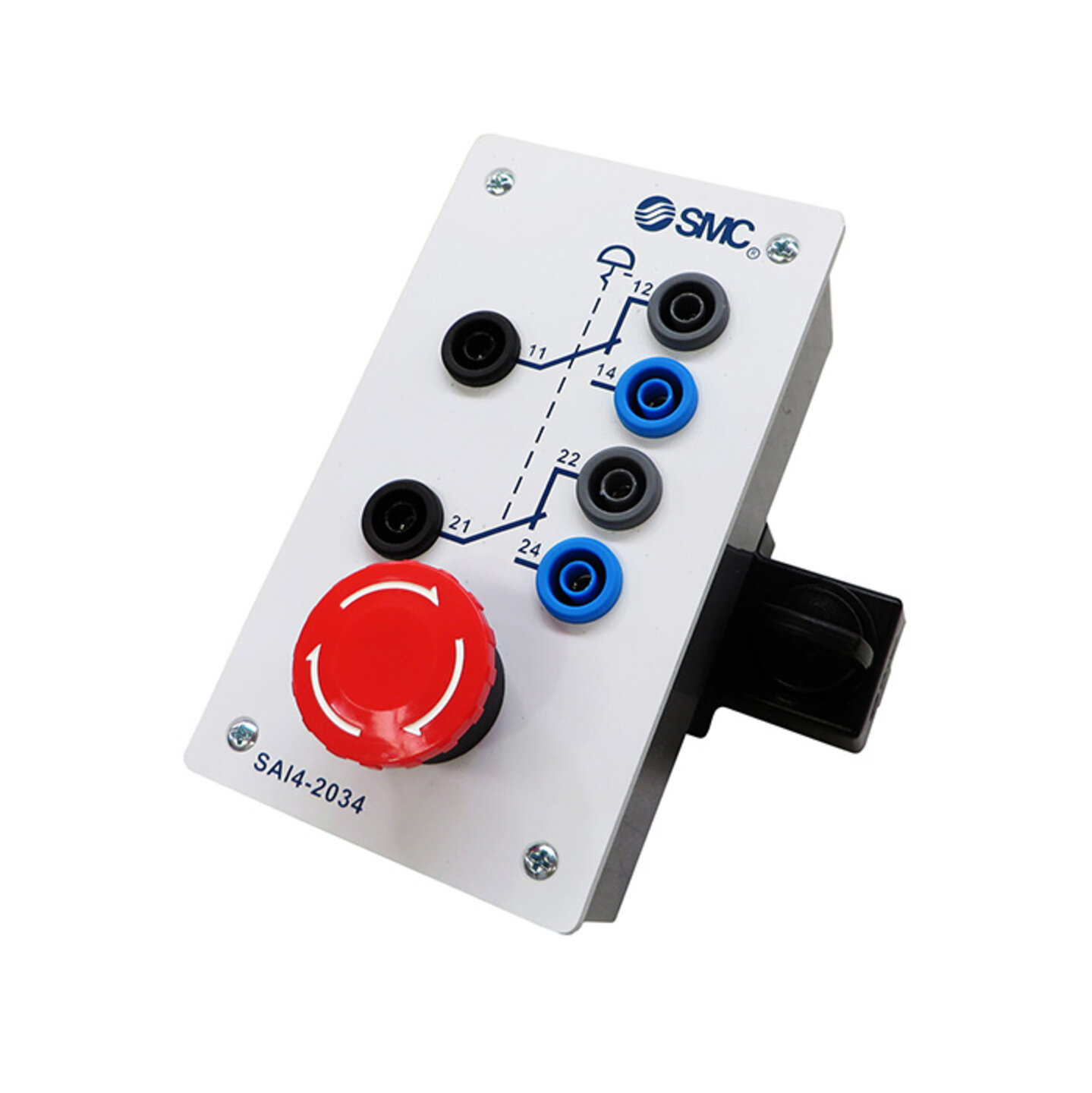

Pilztaster-Notausschalter (elektrisch)

PN4034 - 4 mm-Sicherheitsklemmen zur Verwendung mit Steckern. - Enthält doppelten Kontakt: NO und NC.
PN4034: Elektrischer Not-Aus-Taster des PNEUTRAINER-400

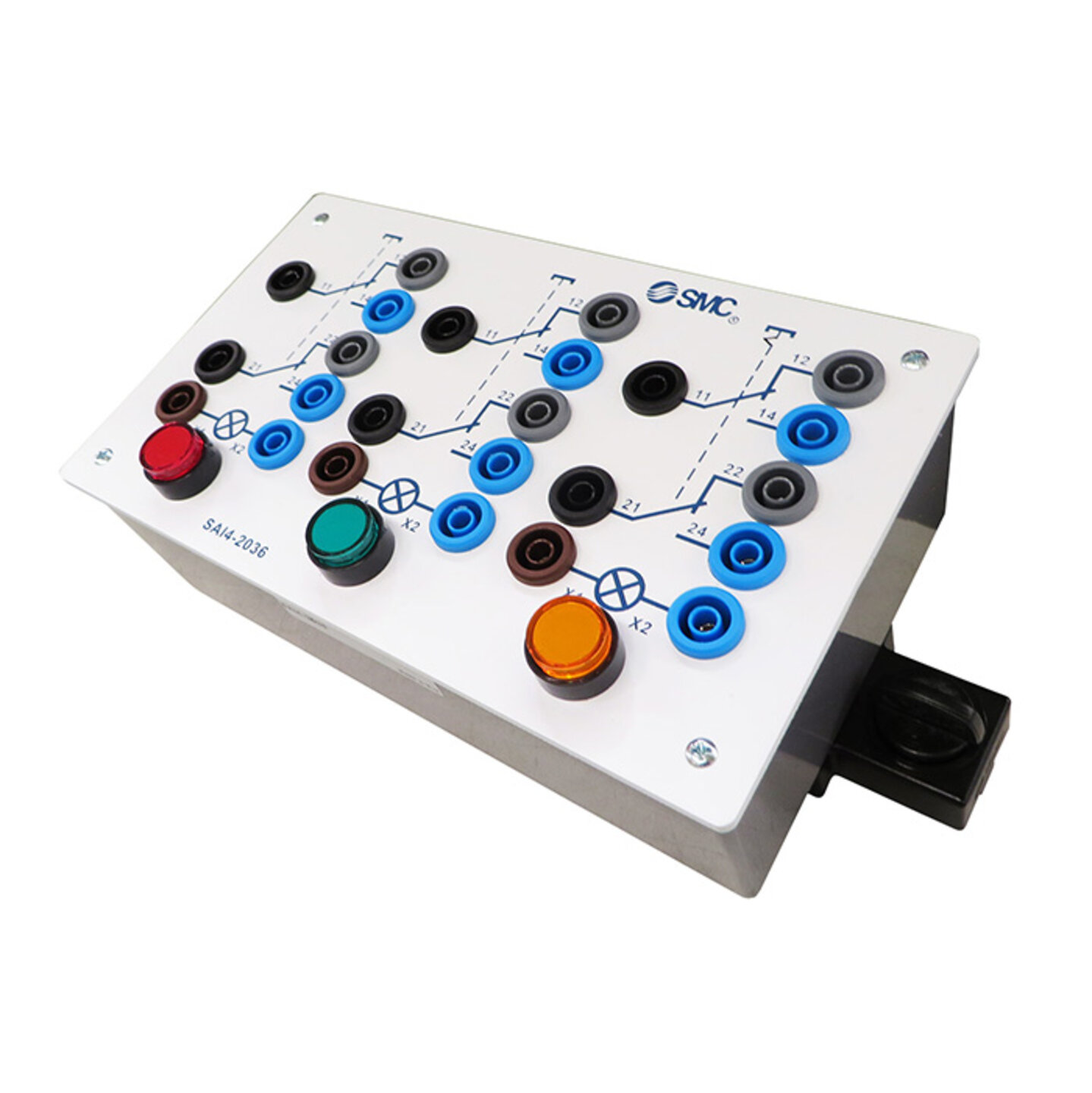

Einheit elektrischer Eingänge (Tastatur mit drei Knöpfen)

PN4036 - 4 mm-Sicherheitsklemmen zur Verwendung mit Steckern. - Verfügt über zwei Knöpfe und einen Knopf mit Sperre. - Unabhängige Leuchtanzeige. - Pro Knopf zwei umschaltbare Kontakte.
PN4036: Elektrisches Eingabemodul mit Dreifachtaster des PNEUTRAINER-400

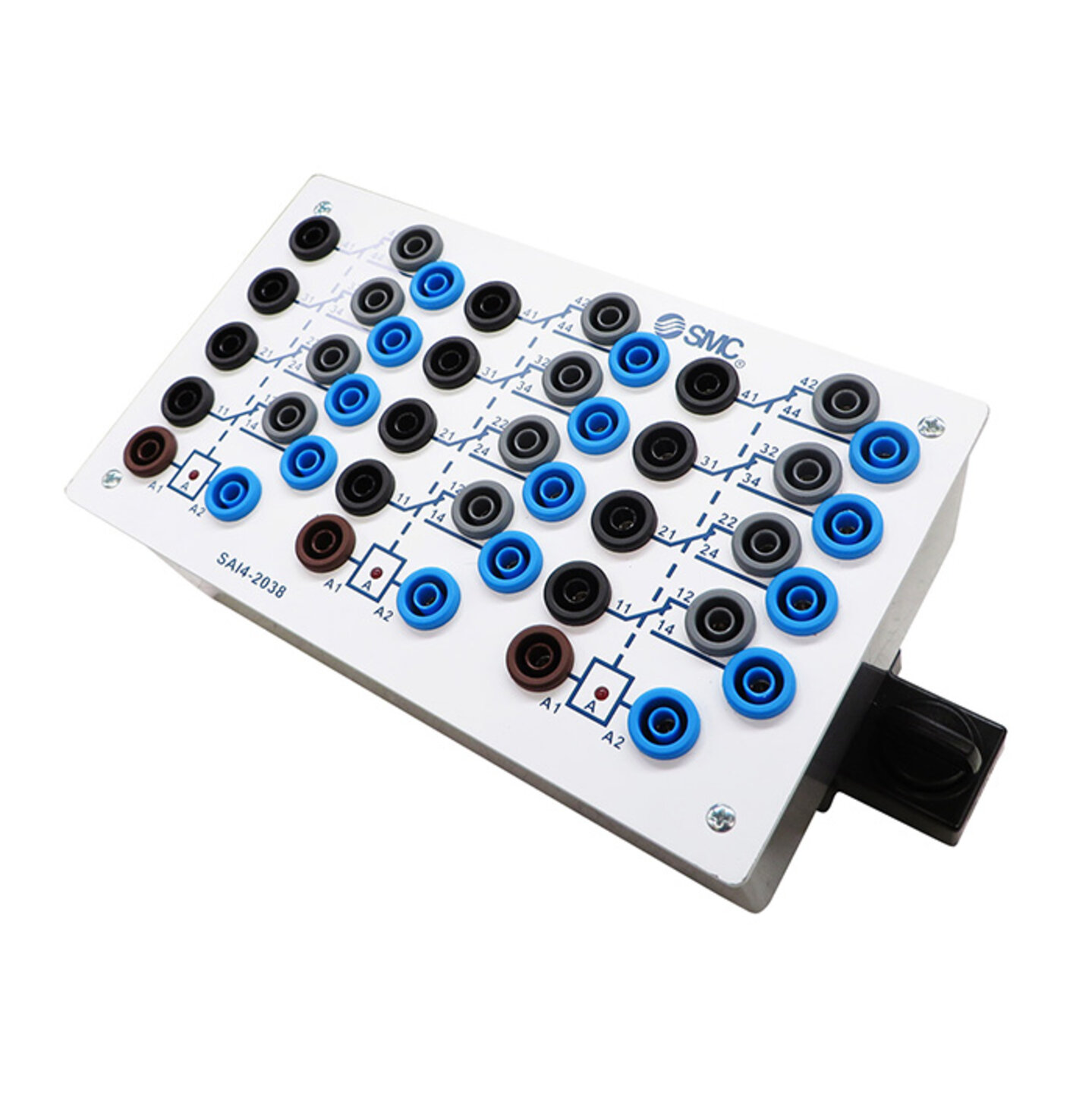

Einheit mit drei Relais

PN4038 - Umfasst drei Relais mit 24-V-Spule und vier umschaltbaren Kontakten. - Verfügt über LED-Anzeige für aktiviertes Relais. - 4 mm-Sicherheitsklemmen zur Verwendung von Kabeln mit Steckern.
PN4038: Satz mit 3 Relais des PNEUTRAINER-400

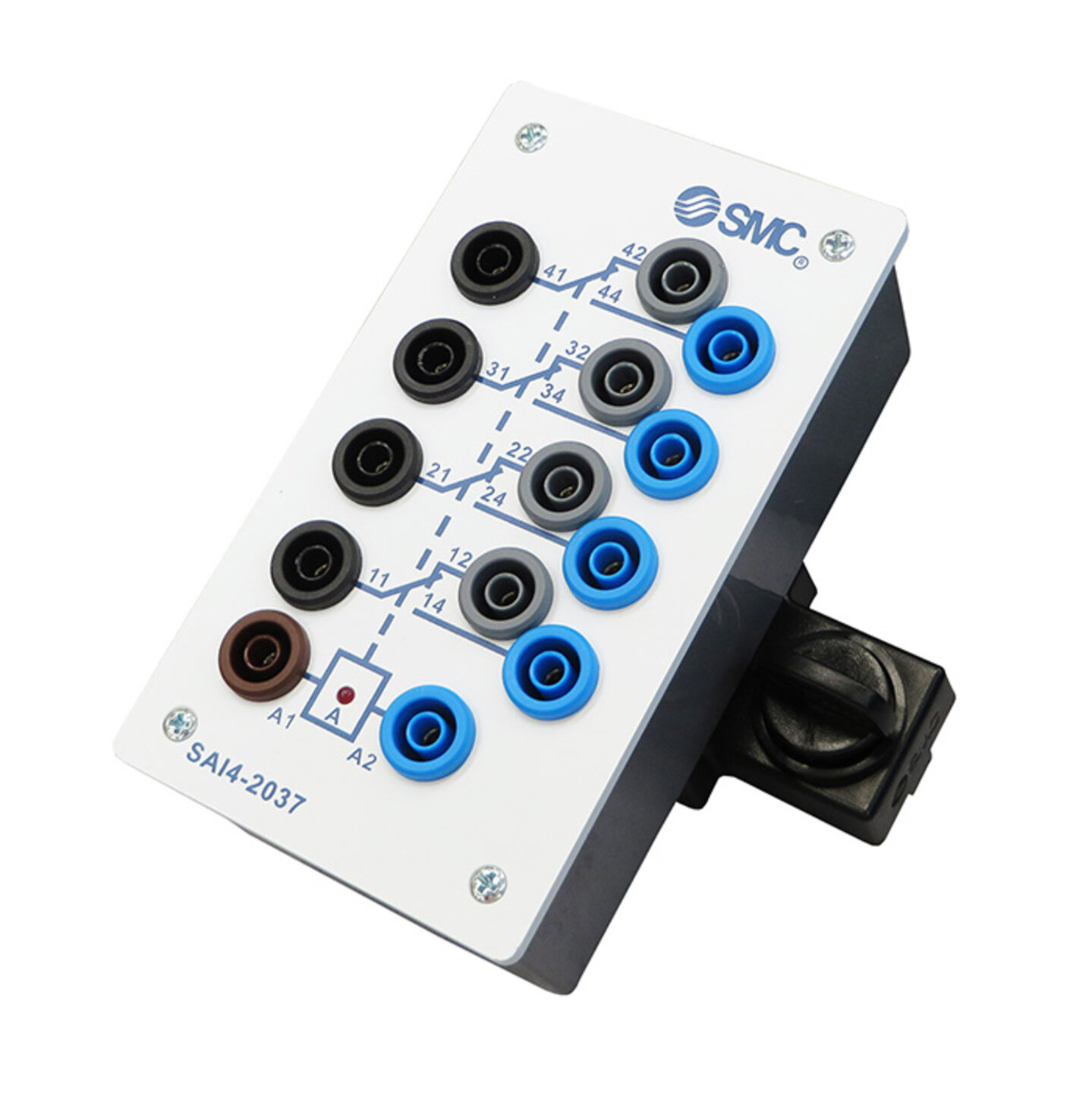

Relais mit drei verschalteten Kontakten

PN4037 - Umfasst Relais mit 24-V-Spule und vier umschaltbaren Kontakten. - LED-Leuchtanzeige für aktiviertes Relais.
PN4037: Relais mit 4 Wechslerkontakten des PNEUTRAINER-400

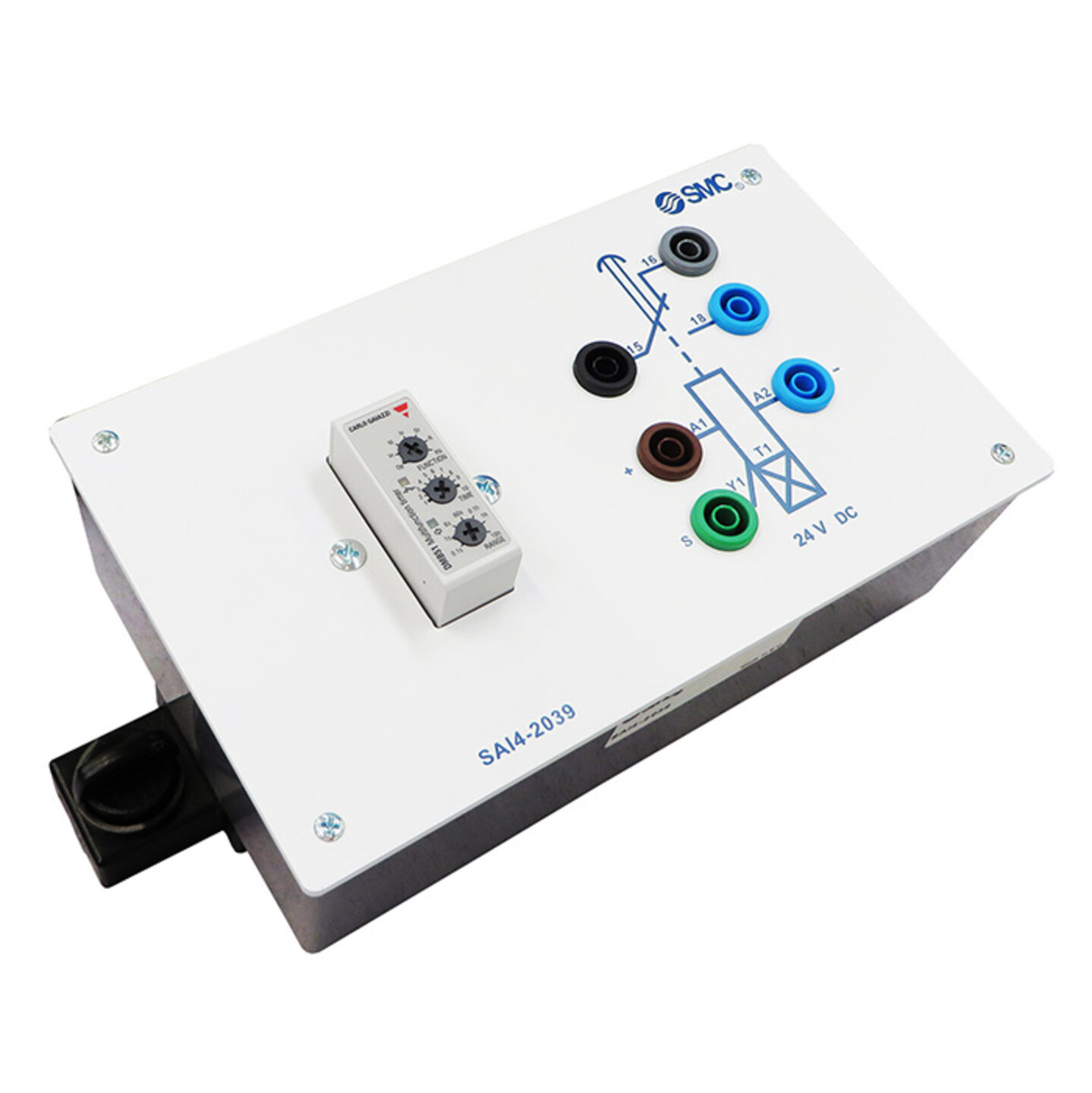

Relais mit Verschlusszeitgeber

PN4039 - Umfasst Relais mit Zeitgeber für das Abtrennen. - LED-Leuchtanzeige für Zeitgeberzustand. - Variabel programmierbare Zeit zwischen 0,1 s und 1 h. - 4 mm-Sicherheitsklemmen zur Verkabelung mit Steckern.
PN4039: Einschaltverzögertes Zeitrelais des PNEUTRAINER-400

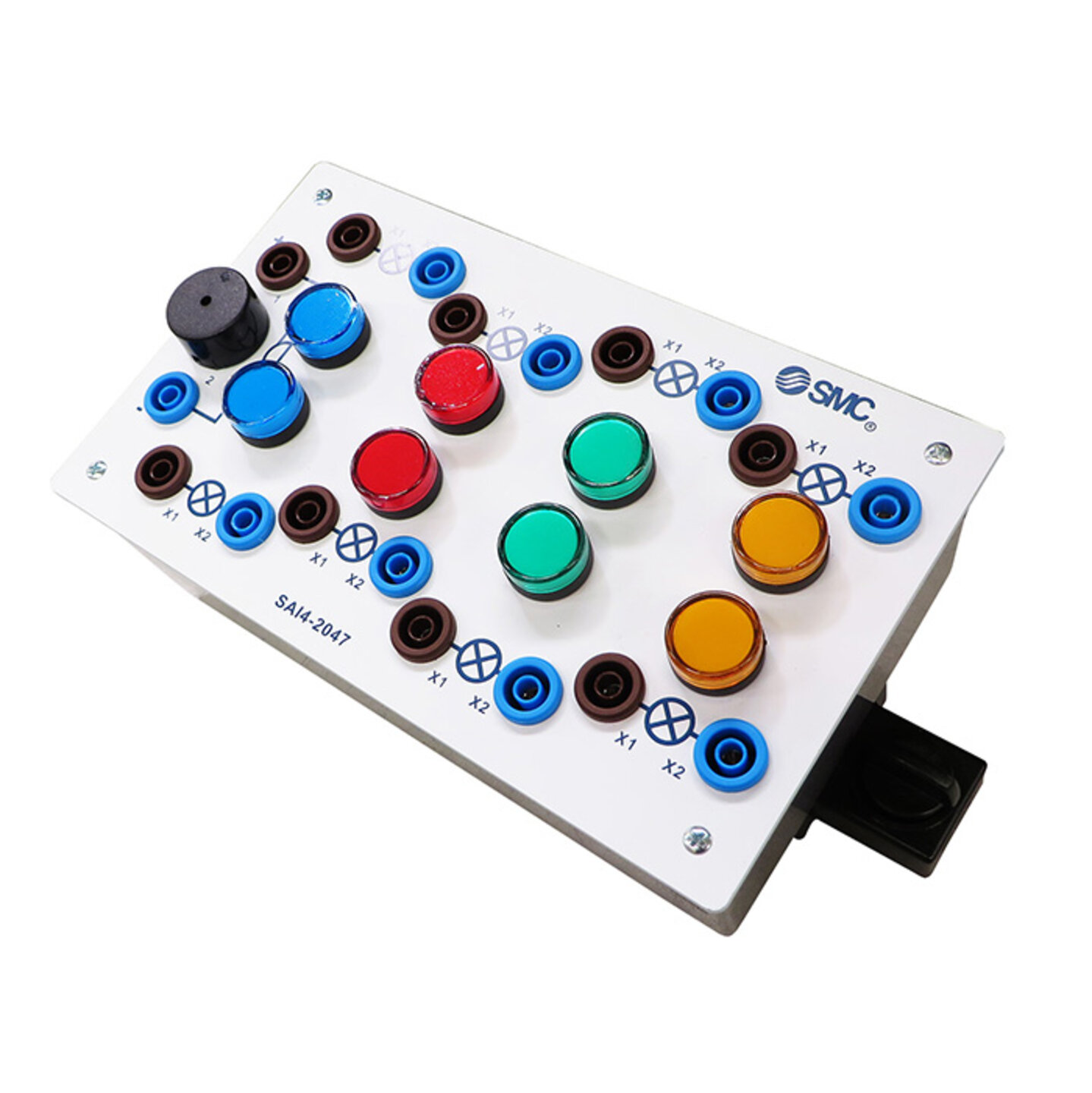

Anzeigen (Pilotleuchten, Summer)

PN4047 - Umfasst acht Pilotleuchten und eine akustische Summer. - Umfasst acht Pilotleuchten und eine akustische Summer. - Sicherheitsbuchsen, 4 mm, zur Verwendung von Kabeln mit Steckern.
PN4047: Elektrische Anzeigen mit Signalleuchten und Summer des PNEUTRAINER-400

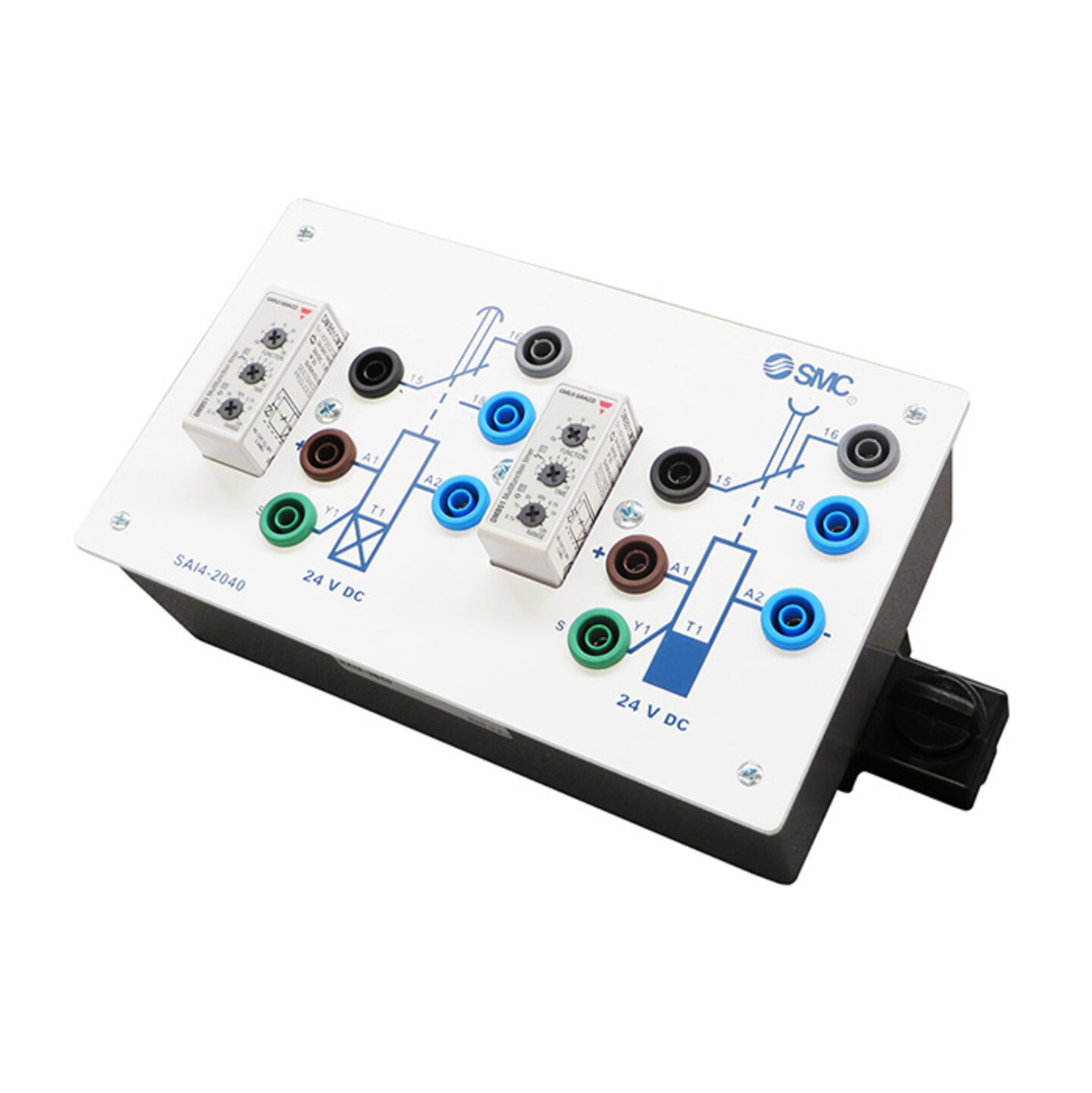

Einheit mit zwei Relais

PN4040 - Umfasst zwei Relais mit Zeitgebern, eines für das Herstellen und eines für das Trennen des Anschlusses. - 24-V-Spule mit Umschaltkontakt. - LED-Leuchtanzeige für Zeitgeberzustand. - Variabel programmierbare Zeit zwischen 0,1 s und 1 h.

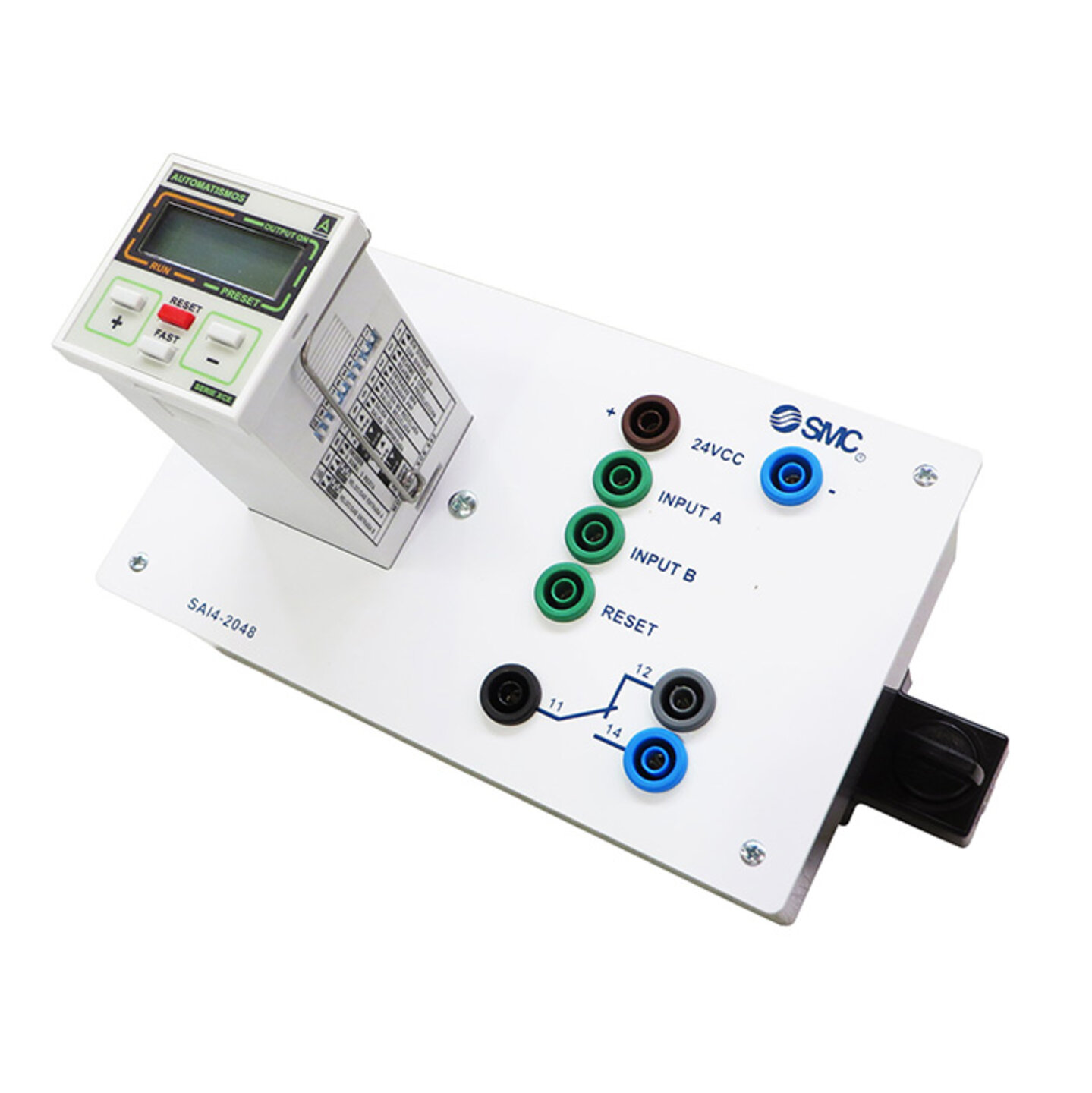

Stromzähler

PN4048 - Umfasst Eingänge für Zählung und Rückzählung. - Spannungsversorgung: 24 V. - Elektromagnetische Vorauswahl. - Manuelles oder elektrisches Nullsetzen. - Kontakt umgeschaltet. - Enthält Sicherheitsbuchsen, 4 mm, zur Verwendung von Kabeln mit Steckern.
PN4048: Elektrischer Zähler des PNEUTRAINER-400

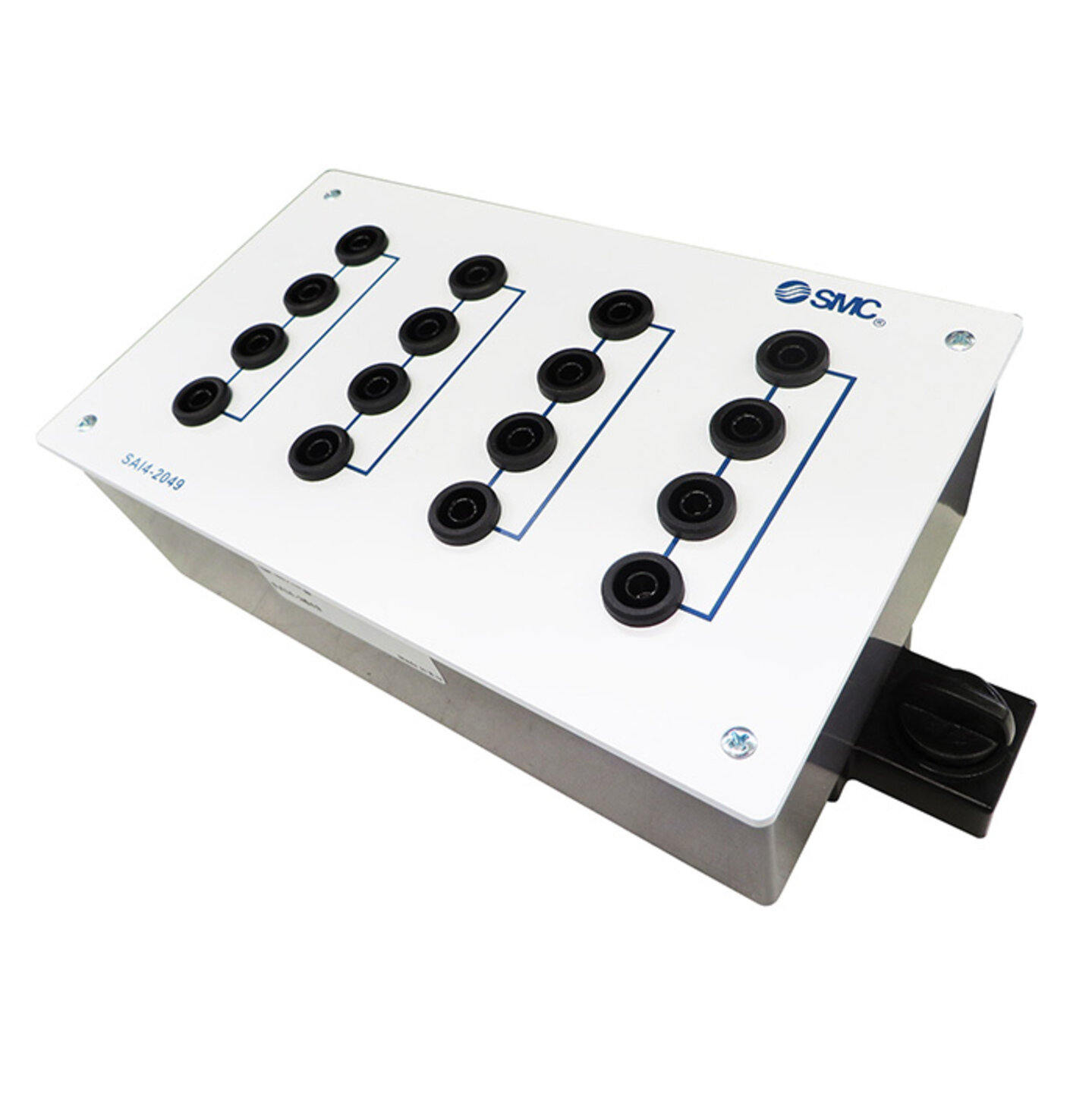

Stromverteiler

PN4049 - Enthält 4 Blöcke mit 4 Sicherheitsbuchsen, 4 mm, untereinander verbunden. - Ermöglicht das einfache Herstellen von Verbundschaltungen in komplexen Schaltkreisen in verschiedenen Bereichen des Panels.
PN4049: Elektrischer Verteiler des PNEUTRAINER-400

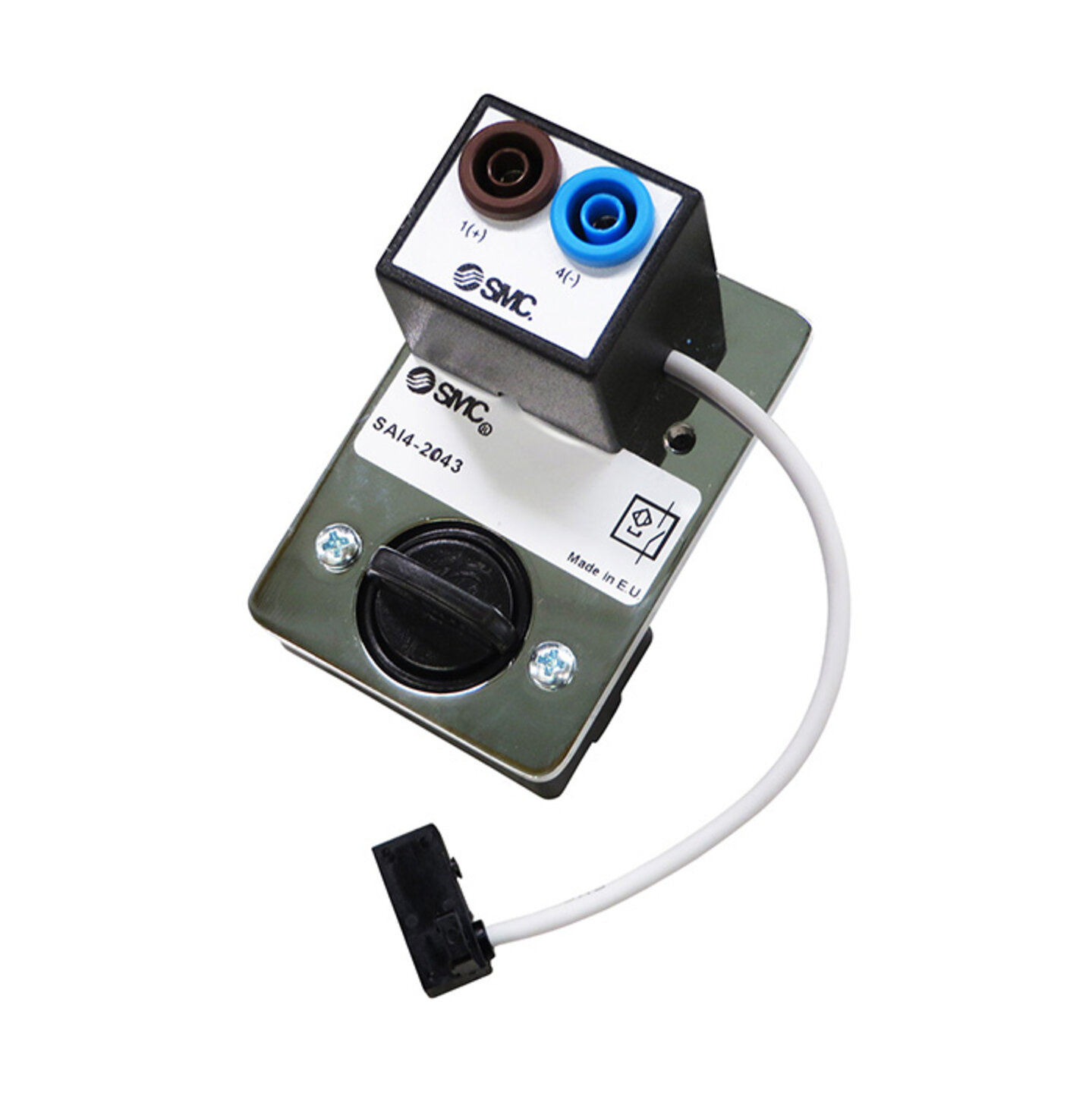

Reed-Detektor

PN4043 - Arbeitsspannung: 24 V. - Maximale Stromstärke: 40 mA. - Umfasst LED-Anzeige.
PN4043: Magnetsensor vom Reed-Typ des PNEUTRAINER-400

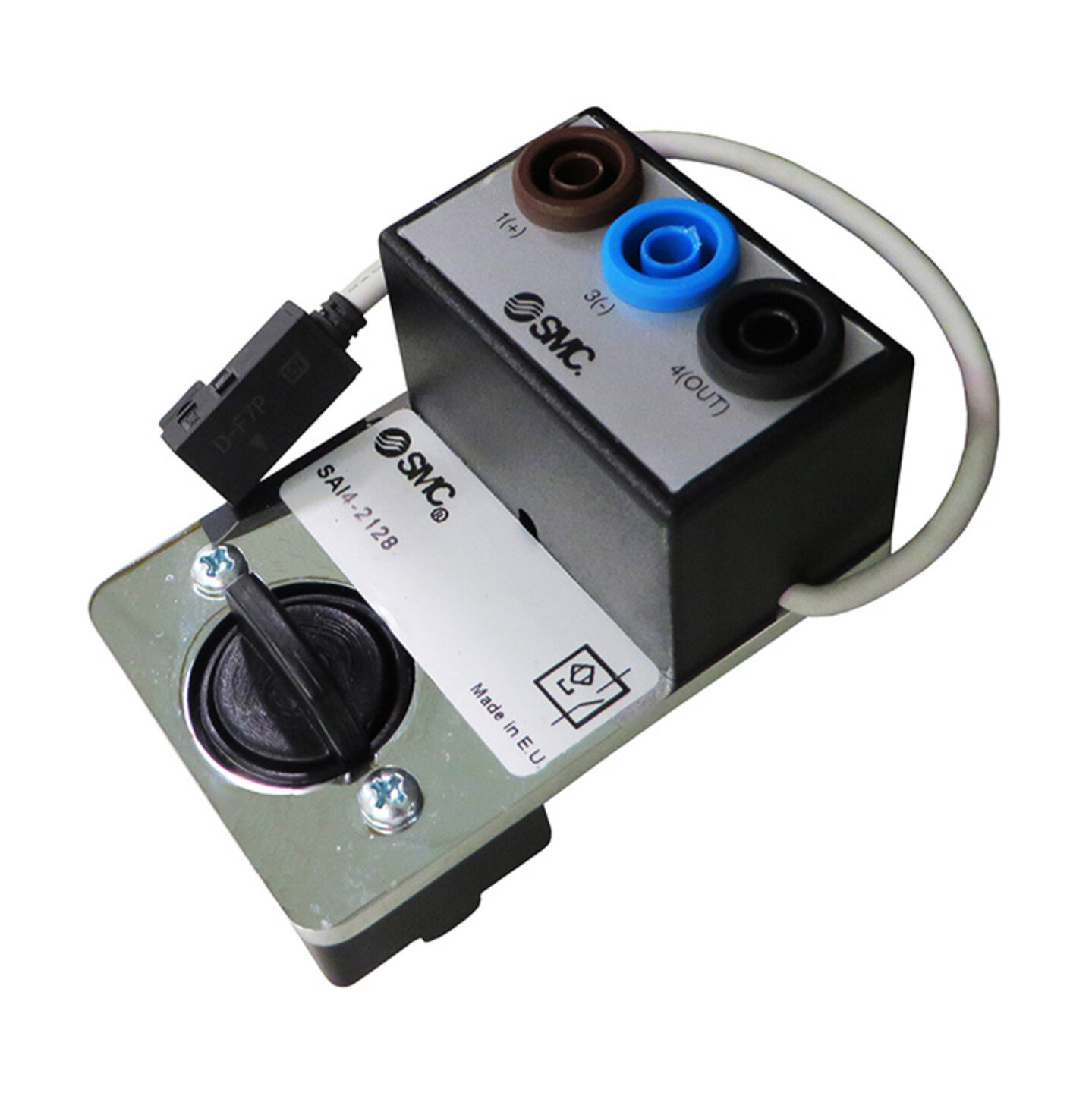

Halbleiter-Magnetsensor

PN4128 - Arbeitsspannung: unter 28 VDC. - Maximale Stromstärke: 150 mA. - Unbeschalteter Kollektor mit Plug-and-Play-Ausgang. - Umfasst LED-Anzeige.
PN4128: Magnetischer Sensor mit Festkörperelektronik des PNEUTRAINER-400

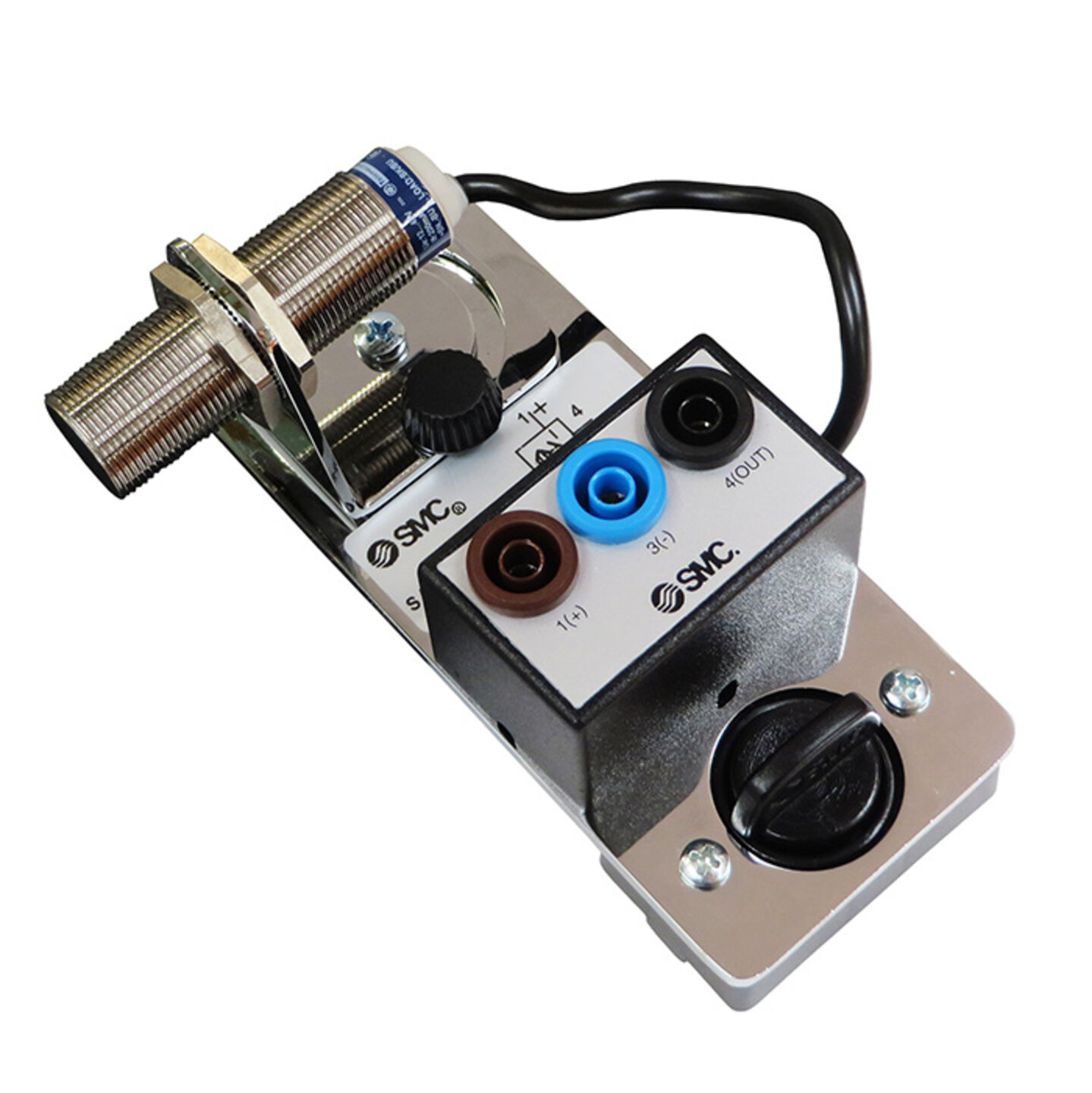

Induktivsensor

PN4044 - Induktiver Reflexionssensor M 18. - Detektionsabstand: 5 mm. - Betriebsspannung: 24V. - Umfasst LED-Zustandsanzeige und Schnellanschlusskabel.
PN4044: Induktiver Sensor des PNEUTRAINER-400

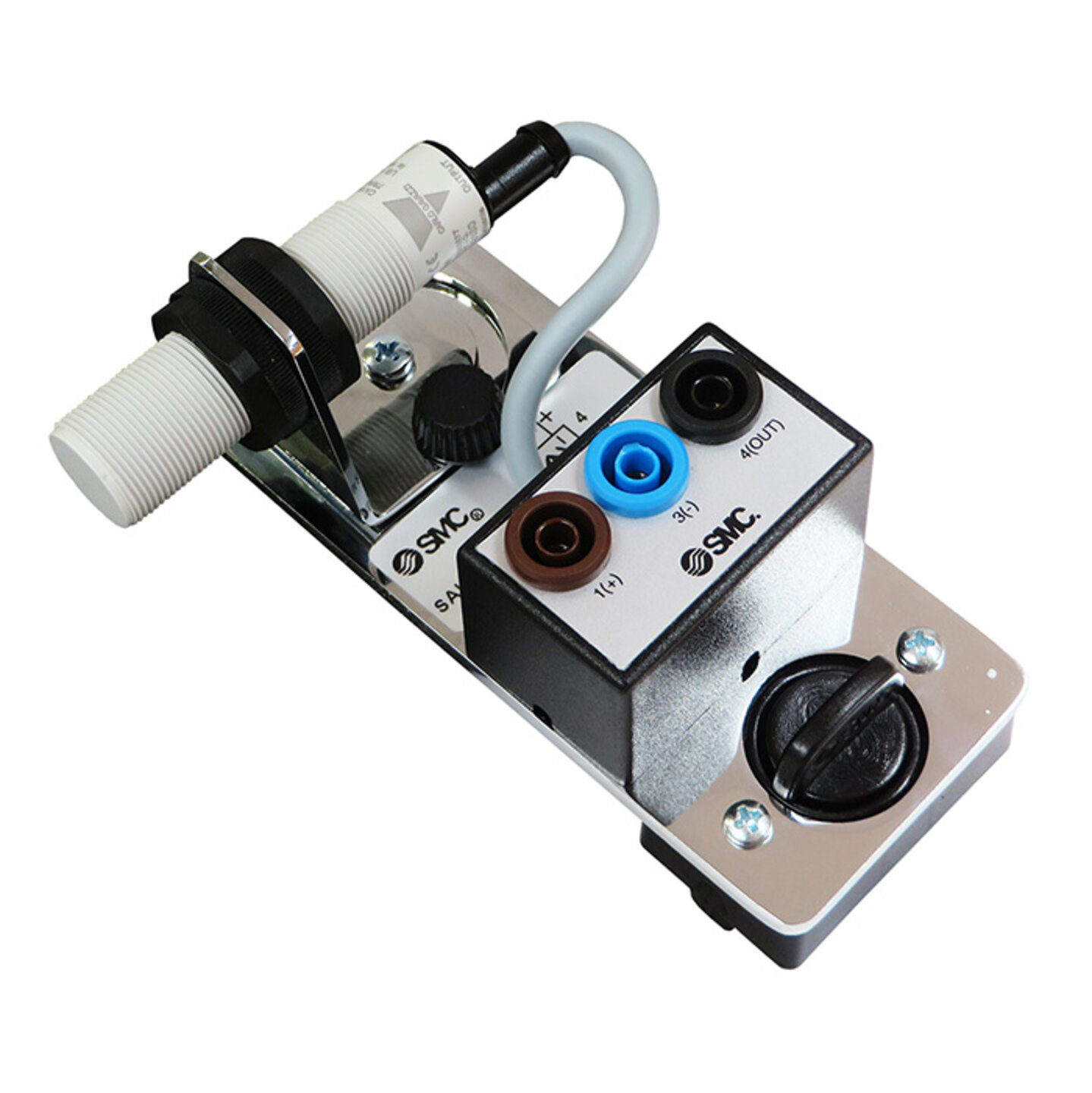

Kapazitivsensor

PN4046 - Umfasst Kapazitivsensor M 18. - Detektionsabstand: 8mm. - LED-Zustandsanzeige. - Arbeitsspannung: 24 V.
PN4046: Kapazitiver Sensor des PNEUTRAINER-400

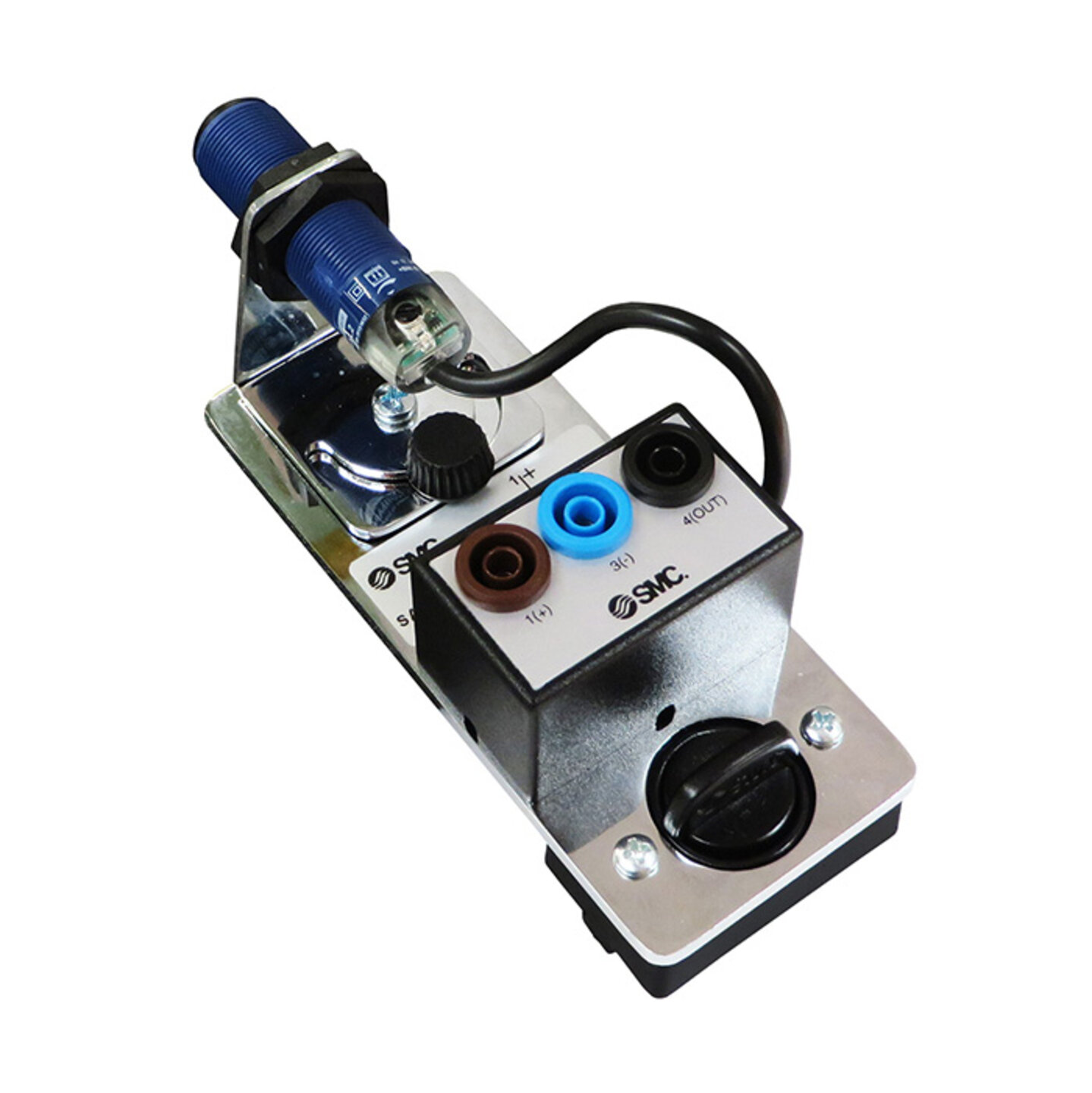

Photoelektrischer Sensor

PN4045 - Umfasst photoelektrischen Reflexionssensor M 18. - Detektionsabstand: 100 mm. - LED-Zustandsanzeige. - Arbeitsspannung: 24 V.
PN4045: Fotoelektrischer Sensor des PNEUTRAINER-400

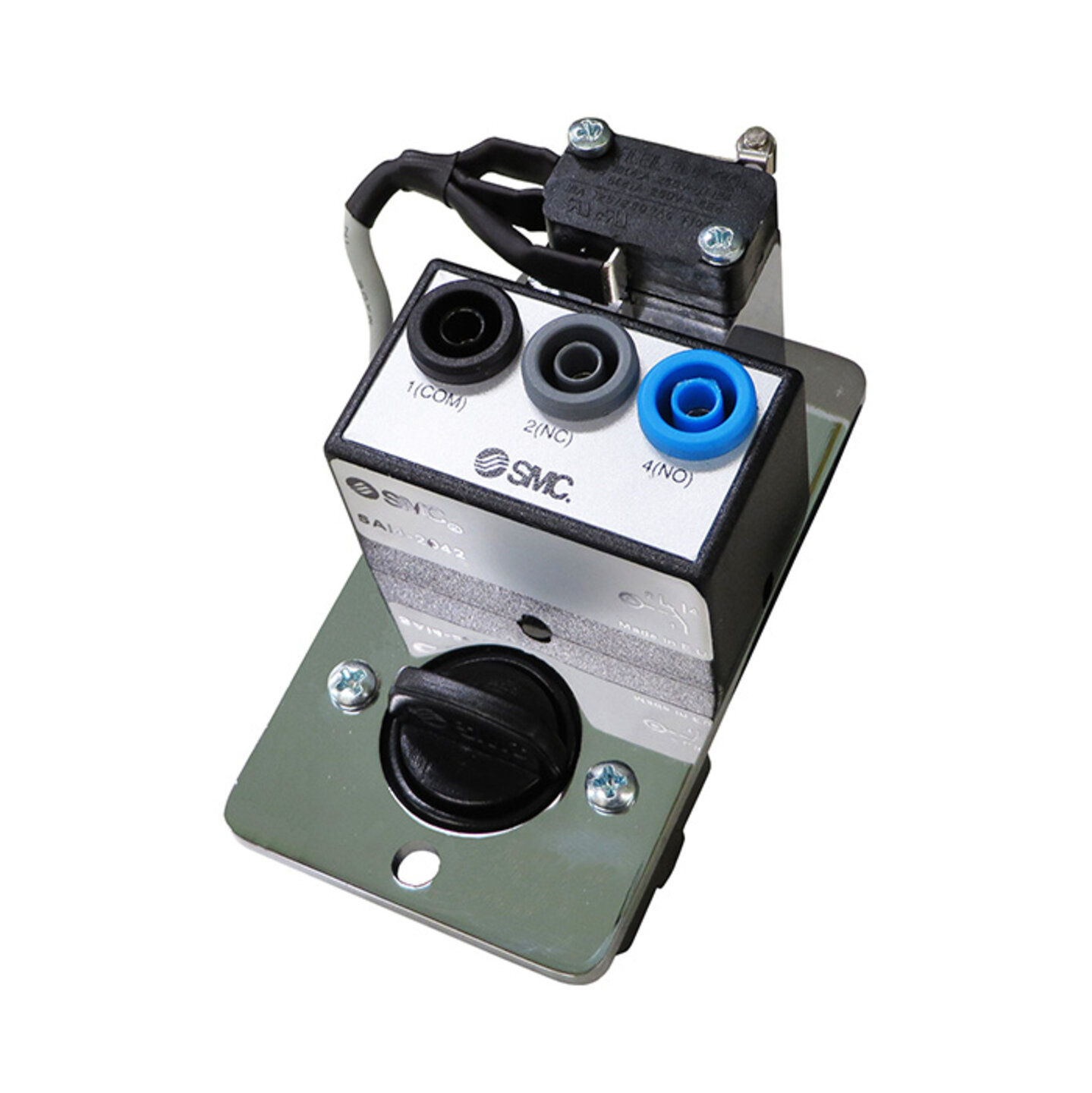

Elektrischer Endlagenschalter

PN4042 - Umfasst per Walze ausgelösten Endlagenschalter mit umschaltbarem elektrischem Kontakt.
PN4042: Elektrischer Endschalter des PNEUTRAINER-400

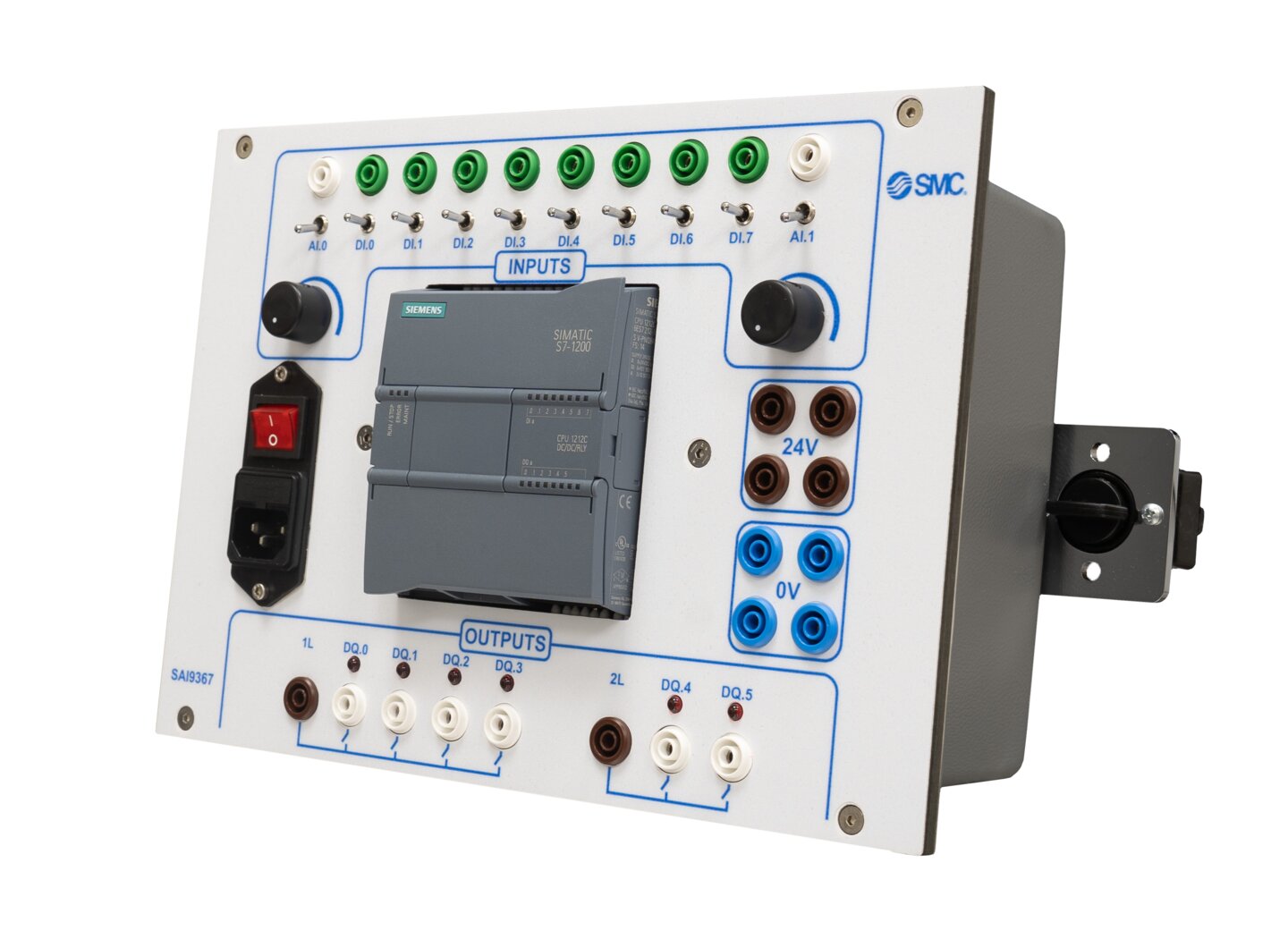

SPS-Tischmodul

PN4143-XX-XX*: SPS-Tischmodul. Verfügbar für verschiedene Marken: - Alpha2 AL2-24MR-D (15 Eingänge und 9 Relaisausgänge). - Siemens S7-1200 (8 Digitaleingängen, 6 Relais-Digitalausgängen und 2 Analogeingängen). - Allen Bradley Micro800 (10 Digitaleingängen, 7 Relais-Digitalausgängen, 2 Analogeingängen und 1 Analogausgänge). Enthält: - Alle Ein- und Ausgänge sind mithilfe von Schnellsteckbuchsen für Kabel mit 4 mm-Sicherheitskabelschuhen zugänglich. - Simulation für Analog- und Digitaleingänge mithilfe von Potenziometern und Schaltern. - Netzgerät 24 VDC. - LED-Anzeige für Ausgangsaktivierung. - Spannungsversorgung: 100 – 240 Vac. - Integriertes Versorgungskabel. - _Programmiergeräte sind nicht enthalten. Andere SPS-Marken auf Anfrage._ _*Konfigurierbare Teilenummer. Weitere Informationen: How To Order oder Produktkonfigurator._
PN4143: Tisch-PLC-Modul für PNEUTRAINER-400 und HYDROTRAINER-200

MMS-Tischmodul - Siemens KTP-700

PN4441 - Tisch- oder Panel-Modul mit MMS Siemens KTP-700 Basic. - Bildschirm: 7-Zoll-TFT-Bildschirm. - Auflösung: 800 x 480 Pixel (horizontal x vertikal). - Ports: 1 USB und 1 Ethernet.
PN4441: Tisch-HMI-Modul Siemens KTP‑700 für pneumatische und hydraulische Systeme

MMS-Tischmodul - Mitsubishi GOT SIMPLE GS21

PN4442 - Tisch- oder Panel-Modul mit MMS Mitsubishi GOT SIMPLE GS21. - Bildschirm: 7-Zoll-TFT-Bildschirm. - Auflösung: 800 x 480 Pixel (horizontal x vertikal). - Ports: 1 USB und 1 Ethernet.
PN4442: Tisch-HMI-Modul Mitsubishi GOT SIMPLE GS21 für pneumatische und hydraulische Systeme

Produktkonfigurator

Möchten Sie ein Angebot für dieses Produkt anfordern und die Spezifikationen und technischen Beschreibungen dieses Produkts erhalten? Mit unserem Produktkonfigurator können Sie sich mit wenigen Klicks Ihr ideales System zusammenstellen und erhalten alle Informationen dazu.
Konfigurieren Sie Ihr System Zurück zu PNEUTRAINER-400
