Effektoren - Komponenten
Der PNEUTRAINER-400 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

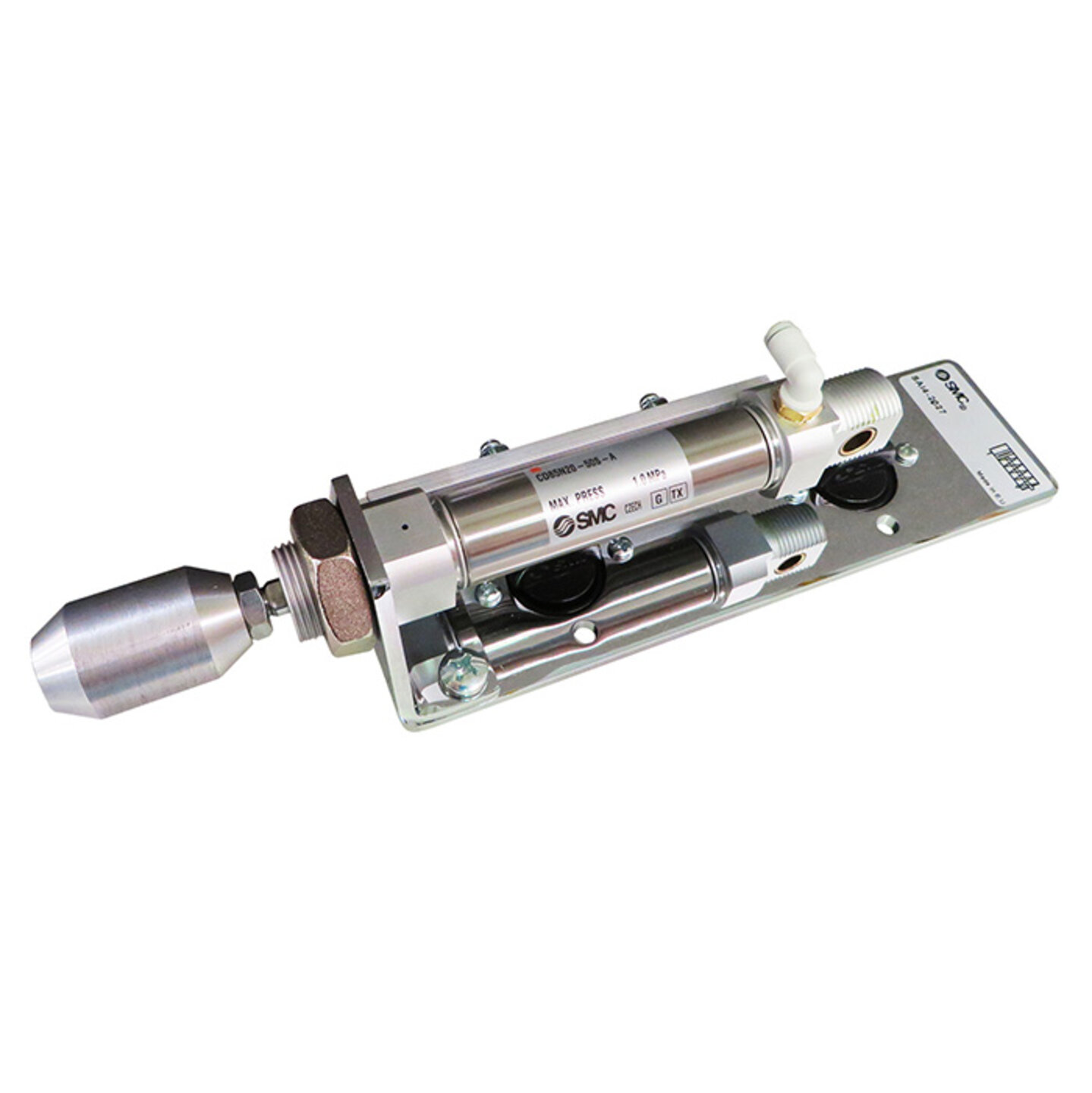

Einfachwirkender Zylinder
PN4027
- Mit normalerweise eingezogenem Ventilschaft.
- Konstruktion aus Edelstahl. ø20mm. Lauflänge 50 mm.
- Elastische Dämpfung.

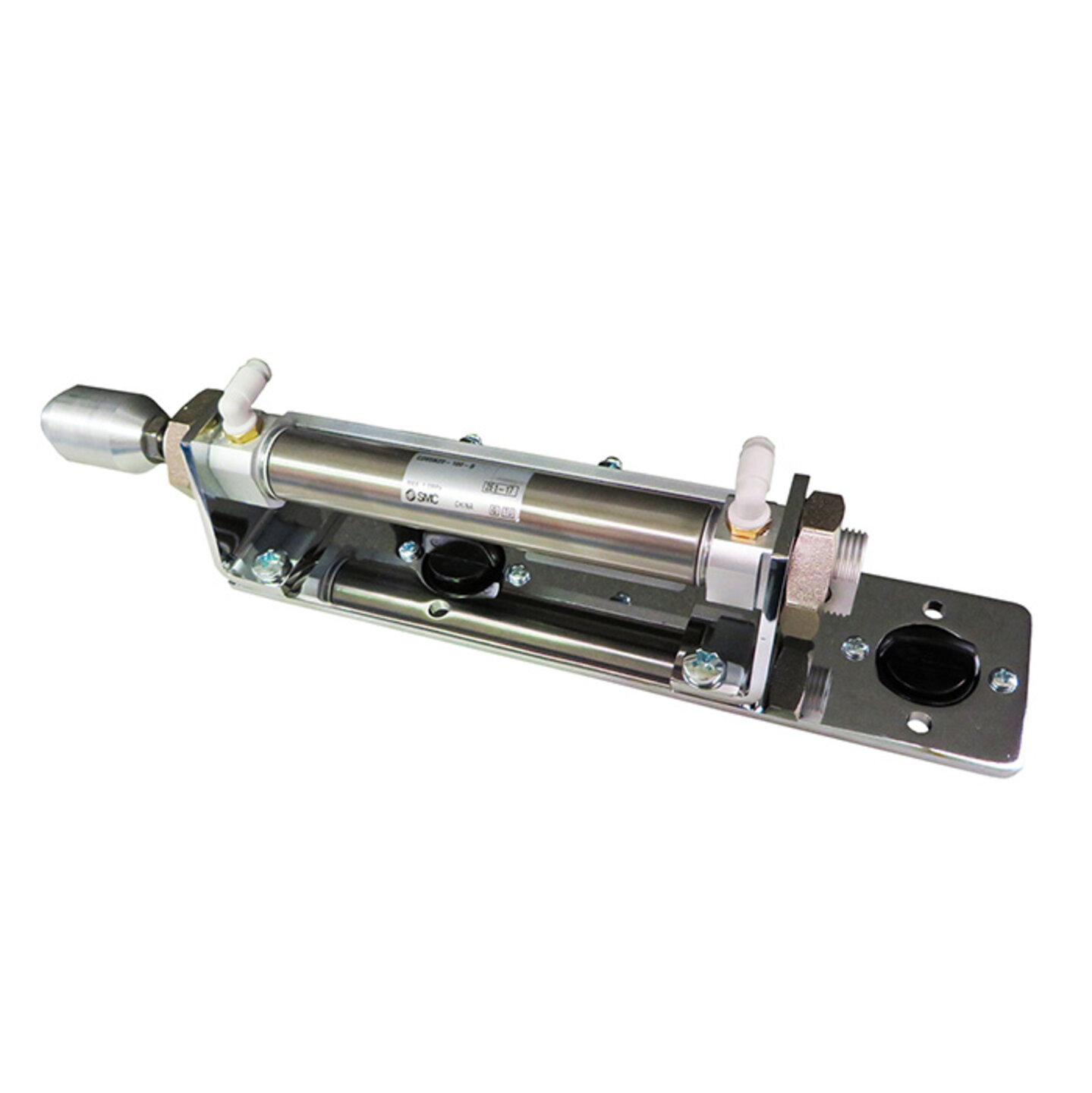

Zweifachwirkender Zylinder mit elastischer Dämpfung
PN4026
- Hergestellt aus Edelstahl. Durchmesser 20 mm. Lauflänge 100mm.
- Elastische Dämpfung.
- Schiene für das Einsetzen der magnetischen Sensoren der Endlagenschaltung.

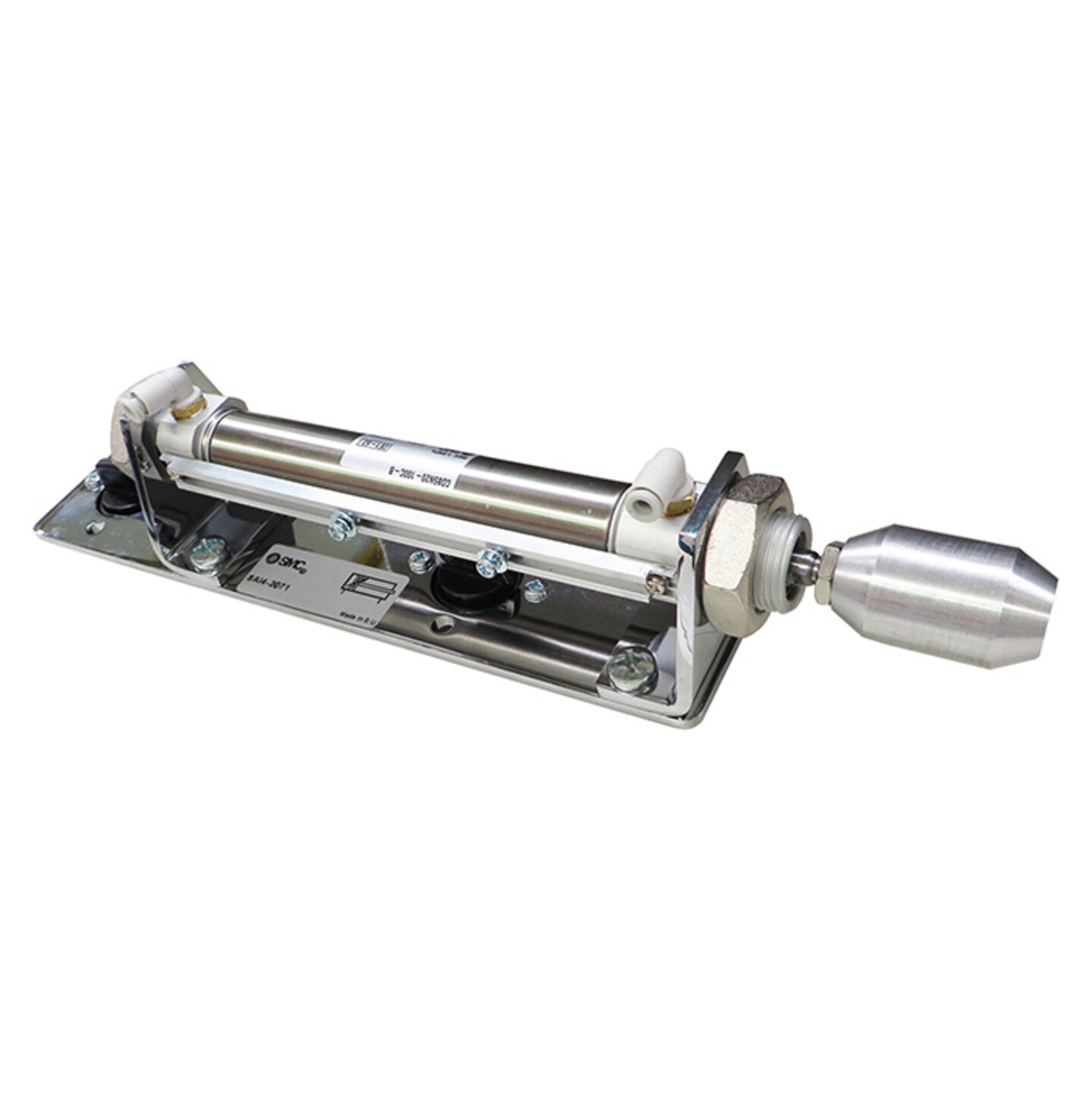

Zweifachwirkender Zylinder mit regulierbarer pneumatischer Dämpfung
PN4071
- Durchmesser 20mm. Lauflänge: 100 mm.
- Dämpfung pneumatisch regulierbar mit eingebauter Schiene für den Einsatz der Magnetsensoren.

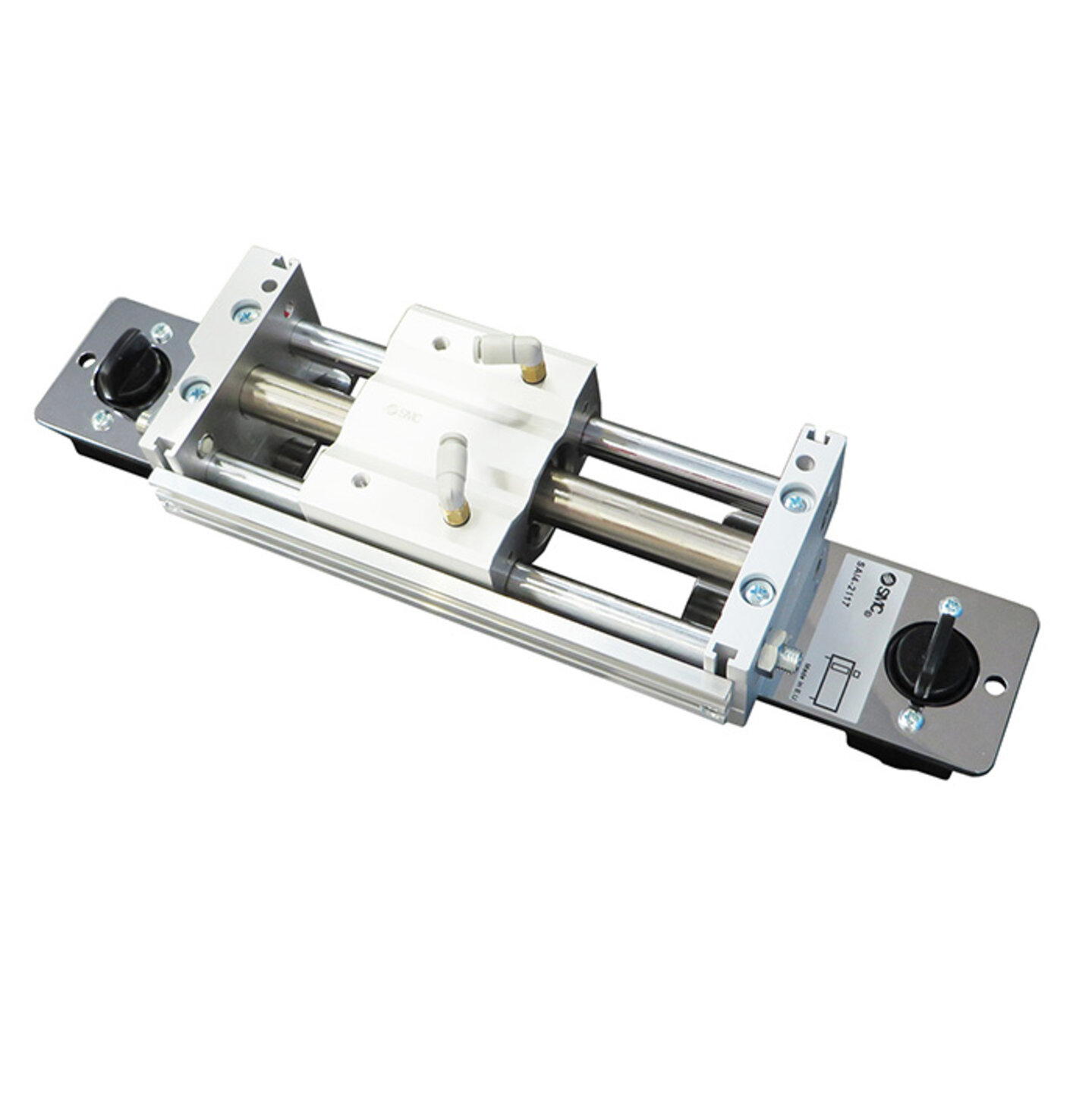

Zylinder ohne Schaft, mit Magnetantrieb
PN4117
- Hergestellt aus Edelstahl. Durchmesser 15mm. Lauflänge: 100 mm.
- Magnetantrieb mit hoher Antriebskraft.
- Geschwindigkeit von 50 bis 400 mm/s.
- Umfasst zwei Halbleiter-Magnetsensoren.

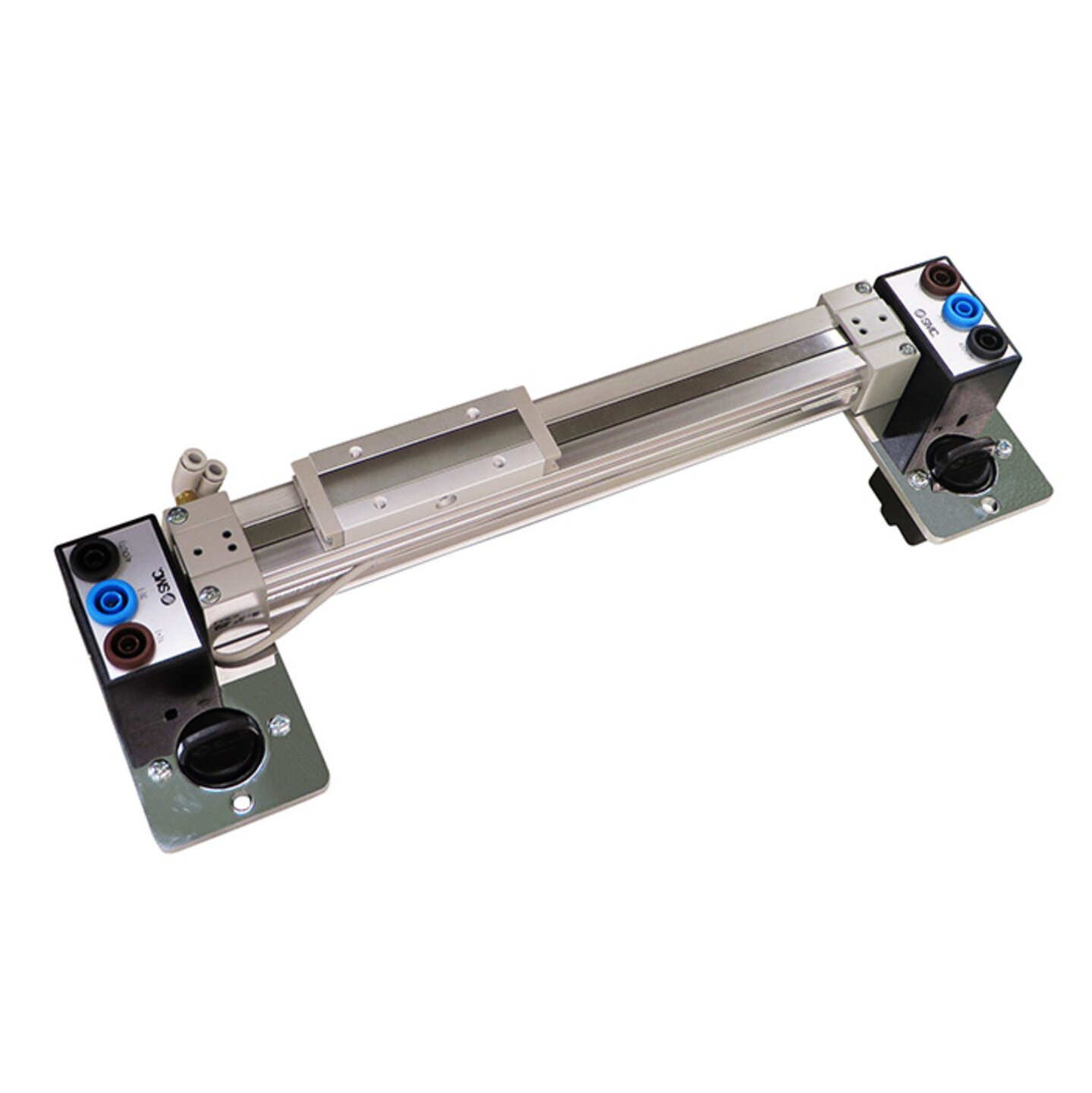

Zylinder ohne Schaft, mit mechanischem Antrieb
PN4118
- Durchmesser 16mm. Lauflänge 100mm. Mechanischer Antrieb.
- Geschwindigkeit von 100 bis 150 m/s.
- Sensoren können an beiden Seiten des Gehäuses montiert werden.
- Umfasst zwei 3-drähtige Halbleitersensoren.

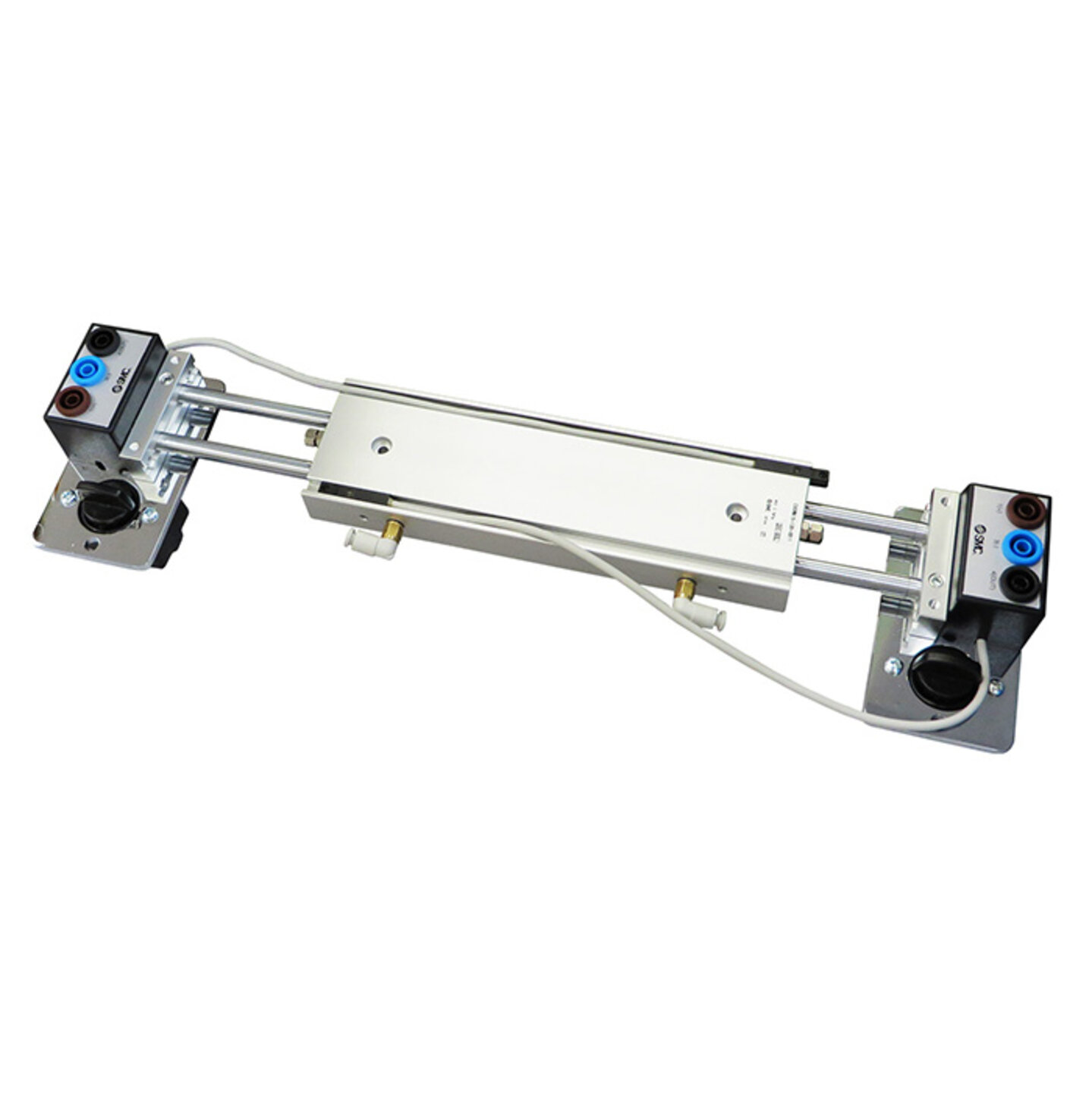

Lineale Einheit mit parallelen Schäften
PN4119
- Lauflänge: 100 mm.
- Schaft mit vier Auflagepunkten auf den Gleitlagern.
- Geschwindigkeit von 50 bis 500mm/s.
- Elastische Dämpfung.
- Umfasst zwei Halbleiter-Magnetsensoren.

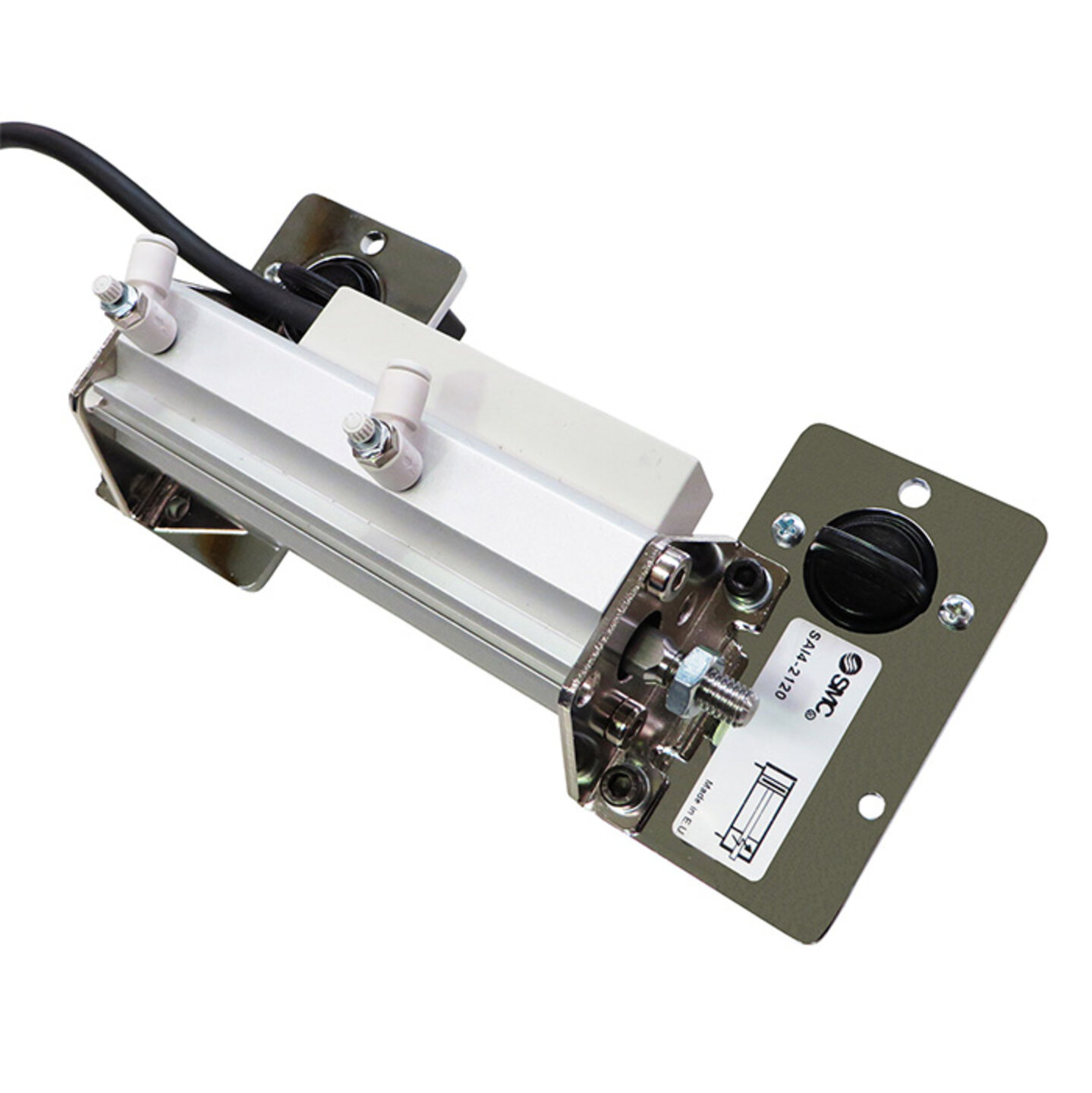

Zylinder mit Lauflängenableser
PN4120
- Durchmesser: 20mm. Lauflänge: 50mm.
- Auflösung: 0,1 mm.
- Maß über die gesamte Lauflänge verfügbar.
- Direktanschluss an den Zähler.
- Möglichkeit des Anschlusses an SPS.
- Enthält zwei Durchflussregler.
*Zähler SAI4-2121 nicht enthalten.

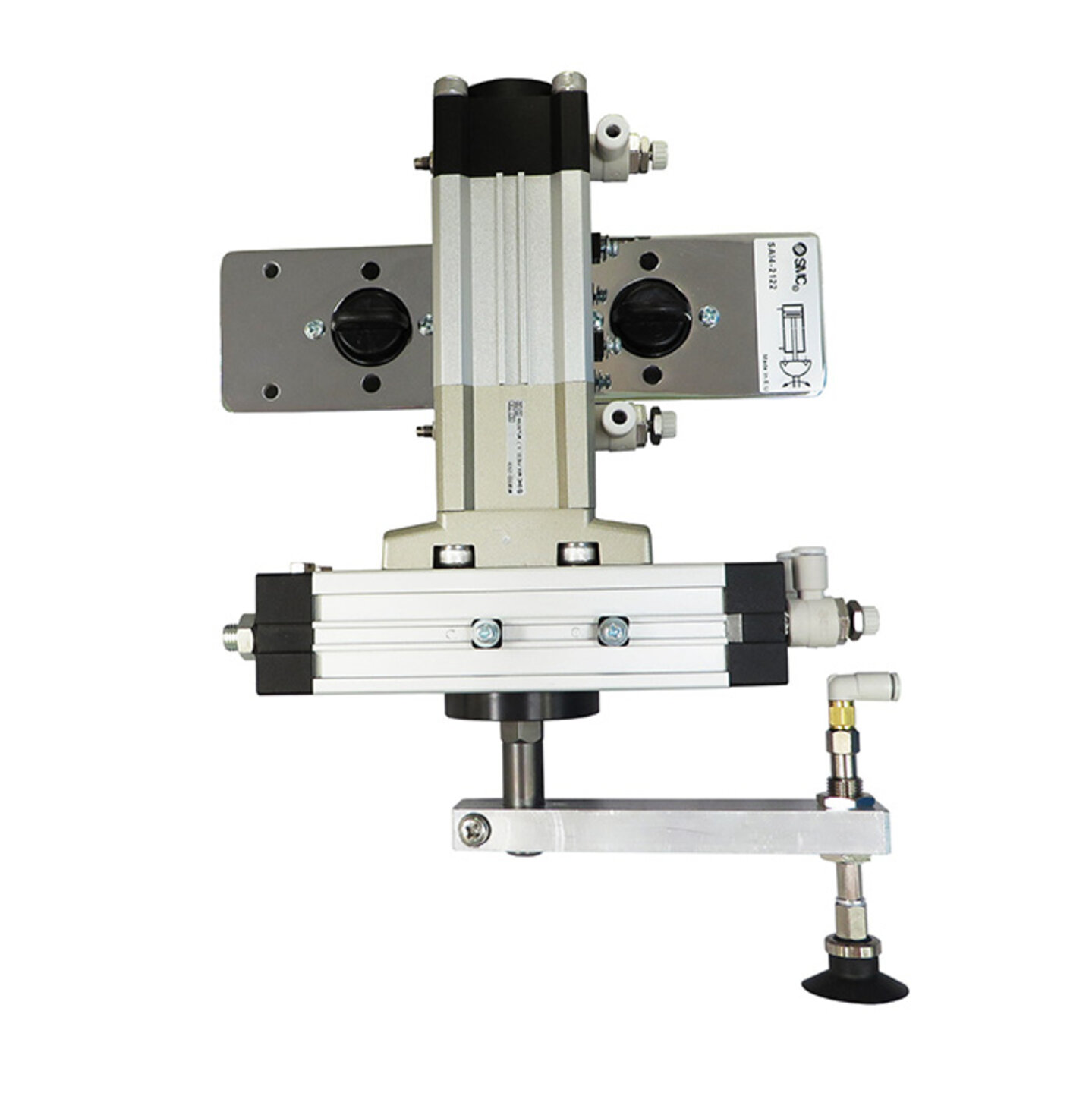

Effektor mit Schwenkantrieb und Saugnapf
PN4122
- Linearzylinder und rotativer Effektor in Kombination mit Saugnapf-Abschlusselement.
- Lineare und rotative Bewegungen, unabhängig voneinander oder simultan.
- Durchmesser 32 mm und Lauflänge 25 mm.
- Rotationswinkel: 180º
- Enthält vier Durchflussregler.
- Umfasst vier Halbleiter-Magnetsensoren.

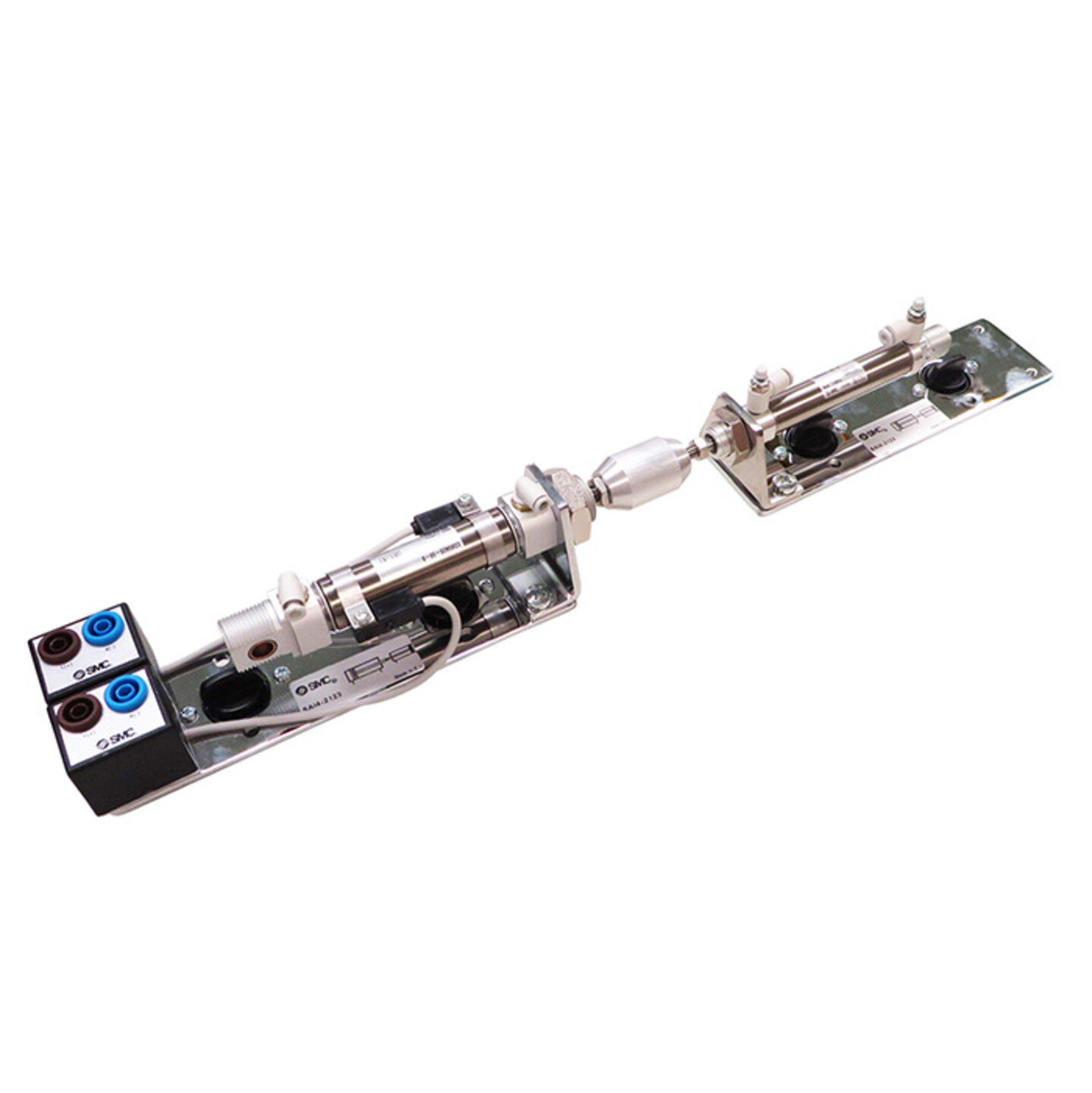

Zylinder mit Last
PN4123
- Besteht aus zwei Zylindern, einer als Effektor und ein zweiter als Last.
- Durchmesser 16 und 20 mm, Lauflänge 50 mm.
- Durch das Einstellen der Regler lässt sich die aufgelegte Last verändern.
- Umfasst zwei Reed-Detektoren.
