Verteilerventile - Komponenten
Der HYDROTRAINER-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

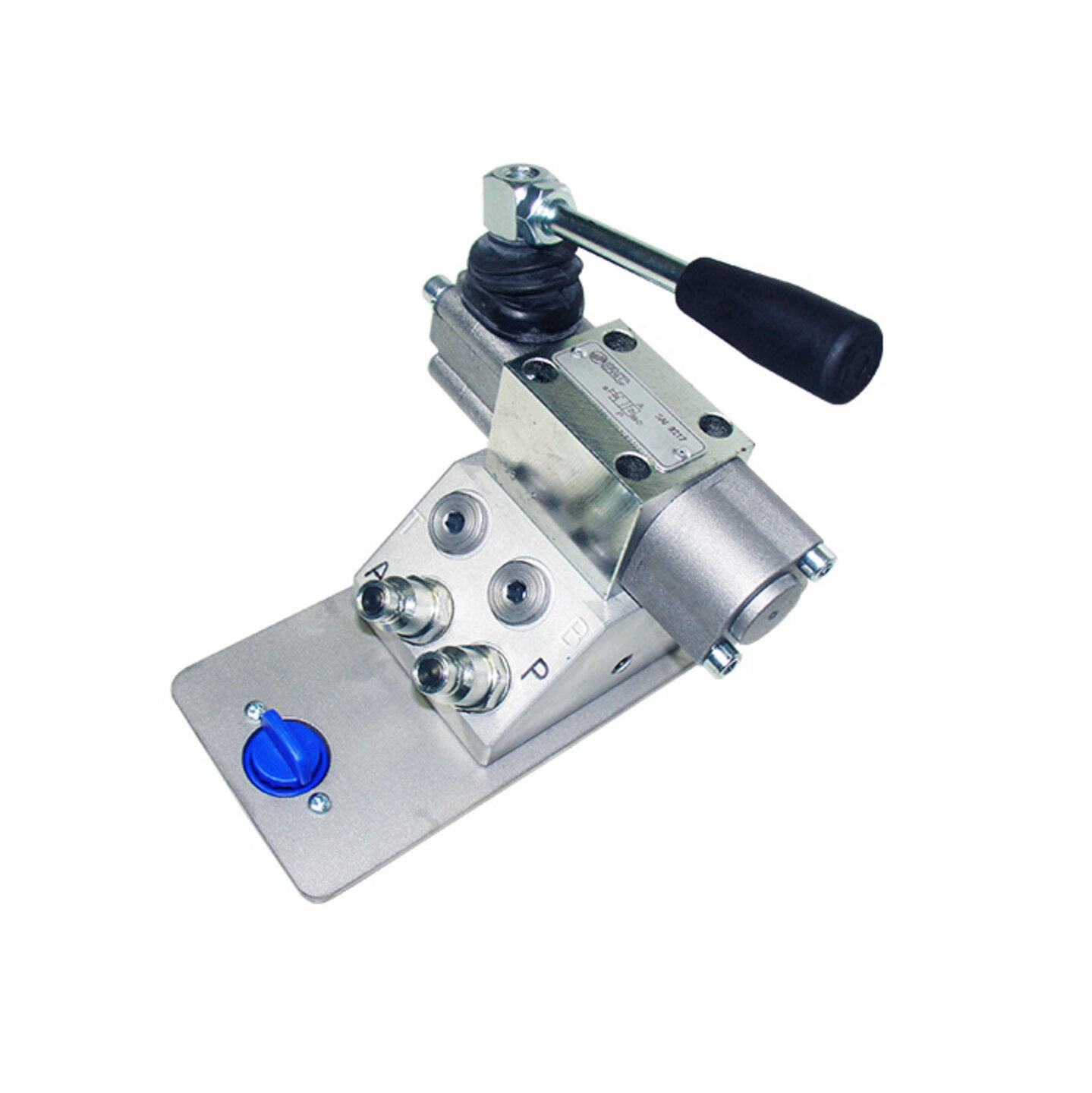

2/2-Verteilerventil
HY9217:
- Manuelle Betätigung. Rückholung per Feder, Normalerweise geöffnet.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

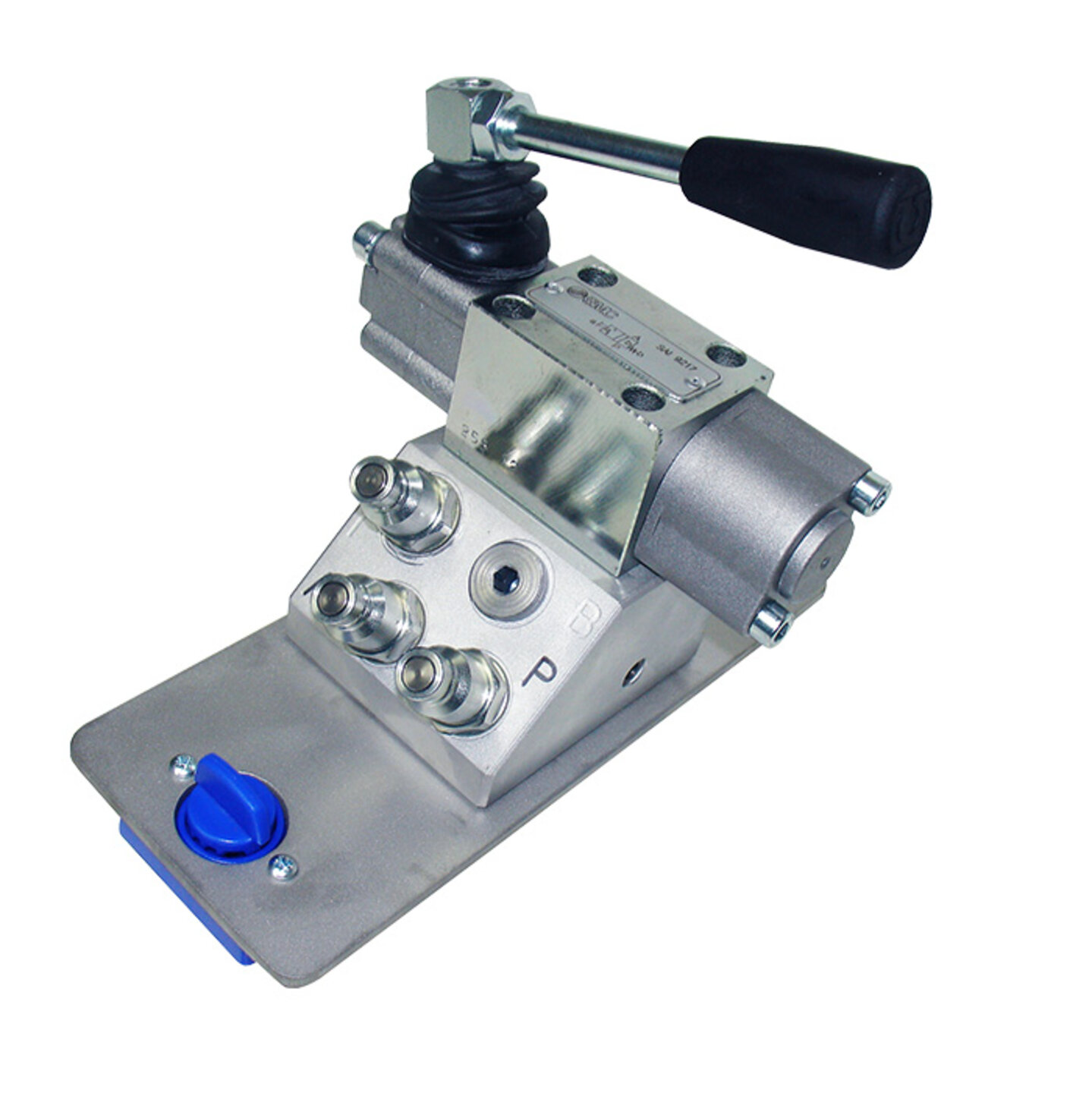

3/2-Verteilerventil
HY9282:
- Manuelle Betätigung. Rückholfeder.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

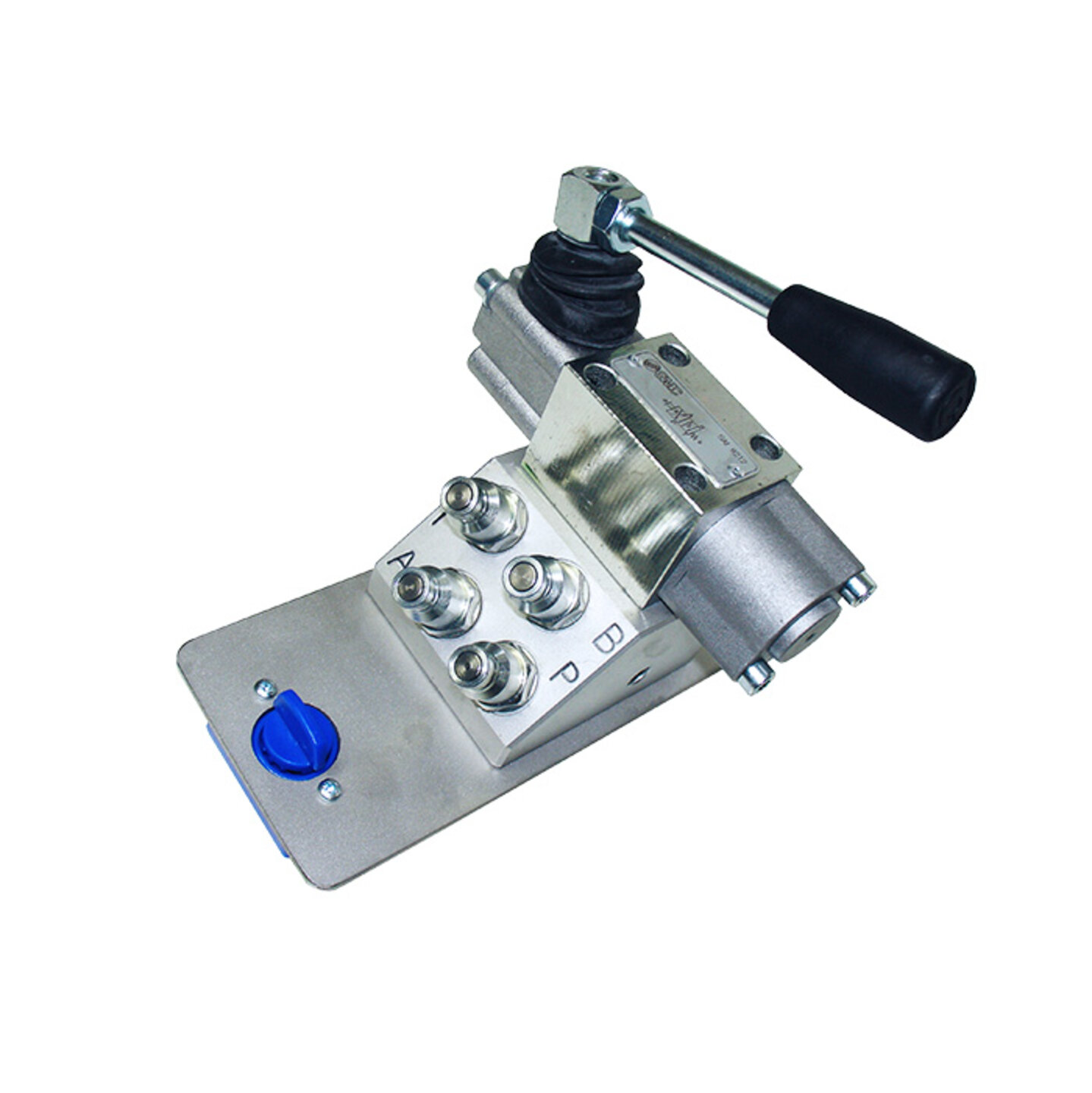

4/2-Verteilerventil
HY9212:
- Manuelle Betätigung. Rückholfeder.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
4/3-Verteilerventil, Mittelstellung zu Abzweigung
HY9214:
- Manuelle Betätigung. Rückholfeder. P und T im Mittelstellung verbunden.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

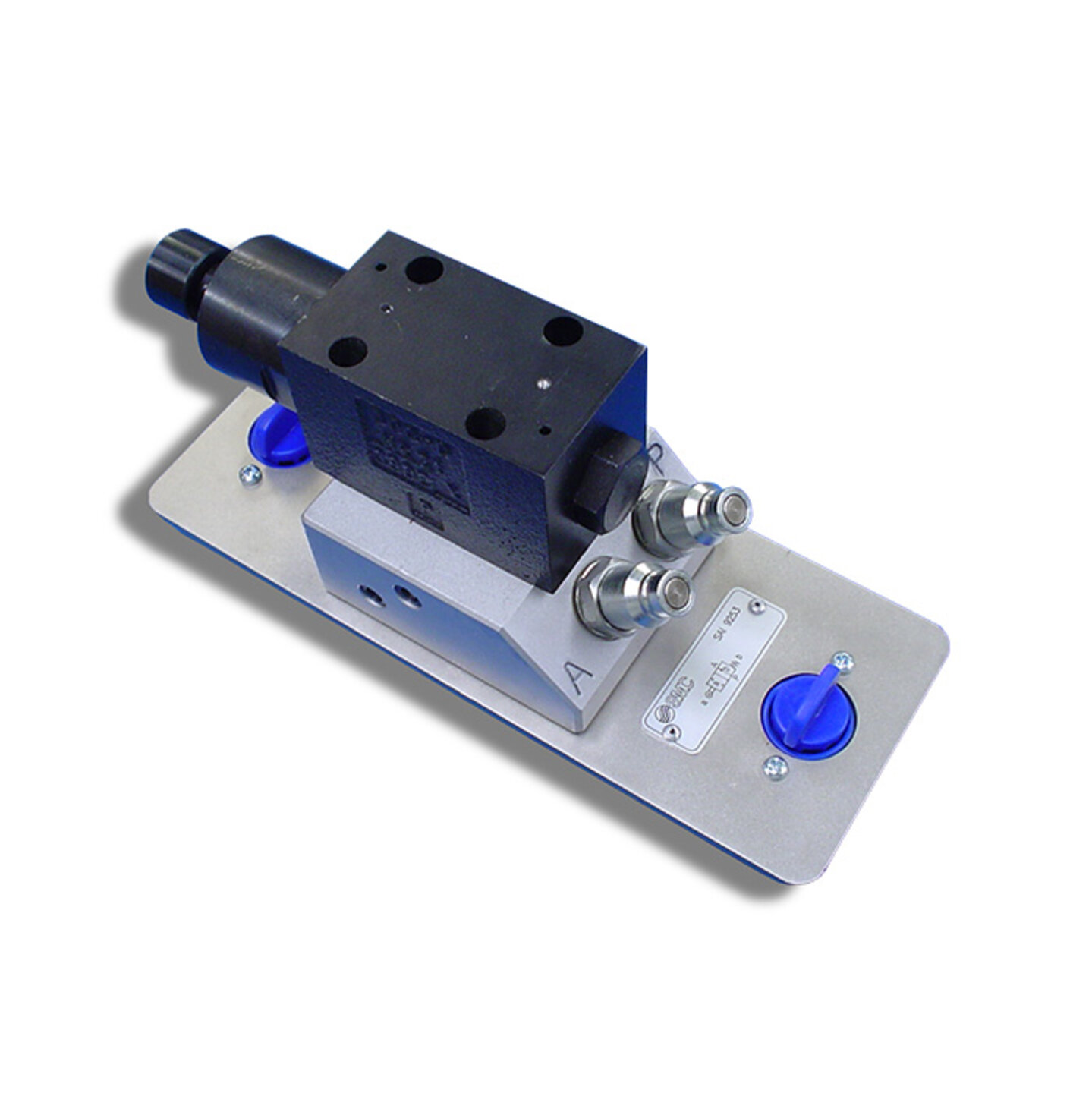

2/2-Verteilerventil, betätigt mit Rollenhebel
HY9253:
- 2/2-Wege-Ventil mit externer Betätigung.
- Betätigung mit Rollenhebel. Rückholfeder.
- Normalerweise geöffnet.
- Umfasst Nocke und Zubehör für Montage in Zylinder.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

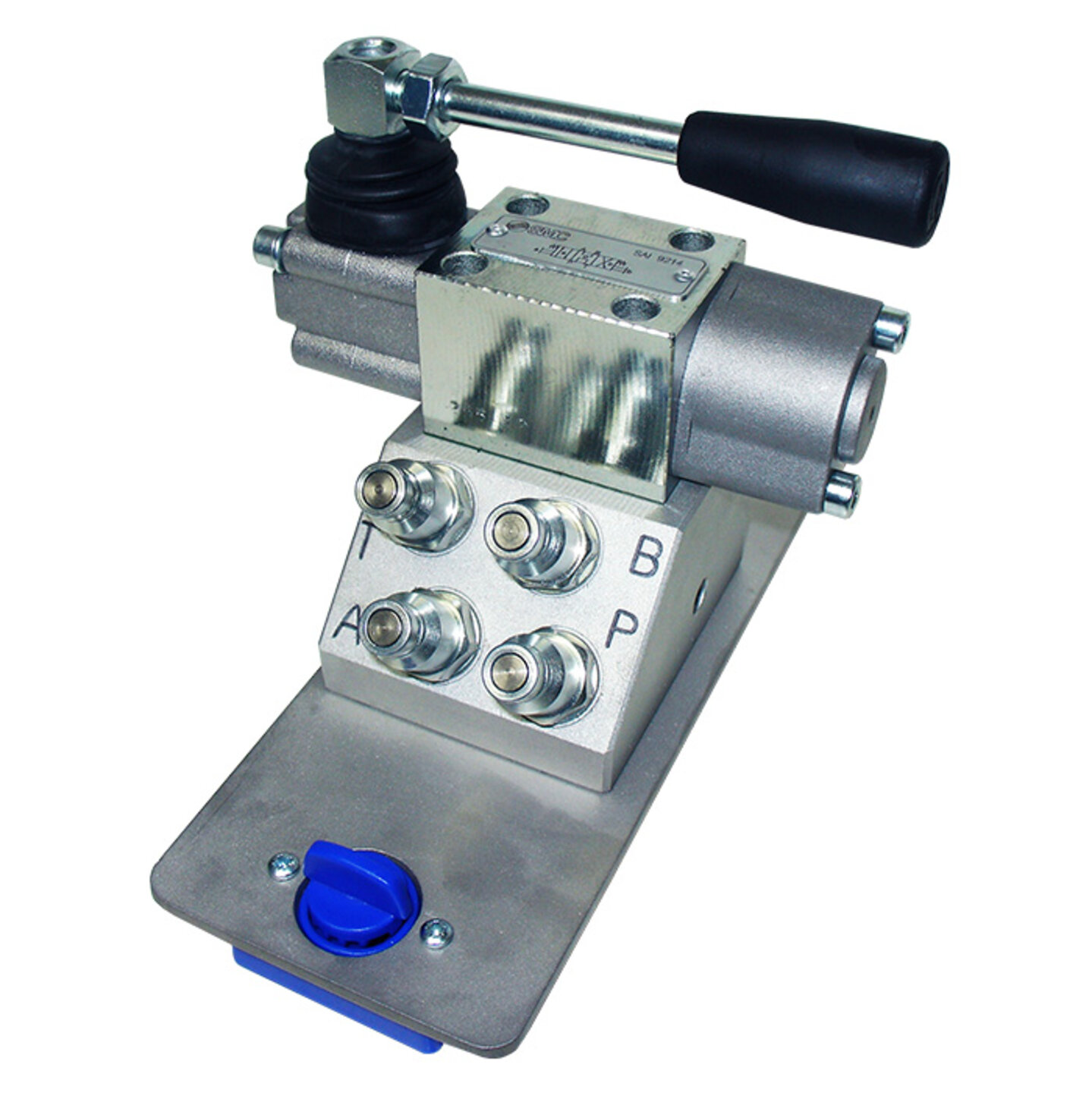

4/2-Verteilerventil mit Sperre („mechanisches Gedächtnis“)
HY9243:
- Bistabiles 4/2-Wege-Ventil
- Handbedienung mit mechanischer Sperre.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

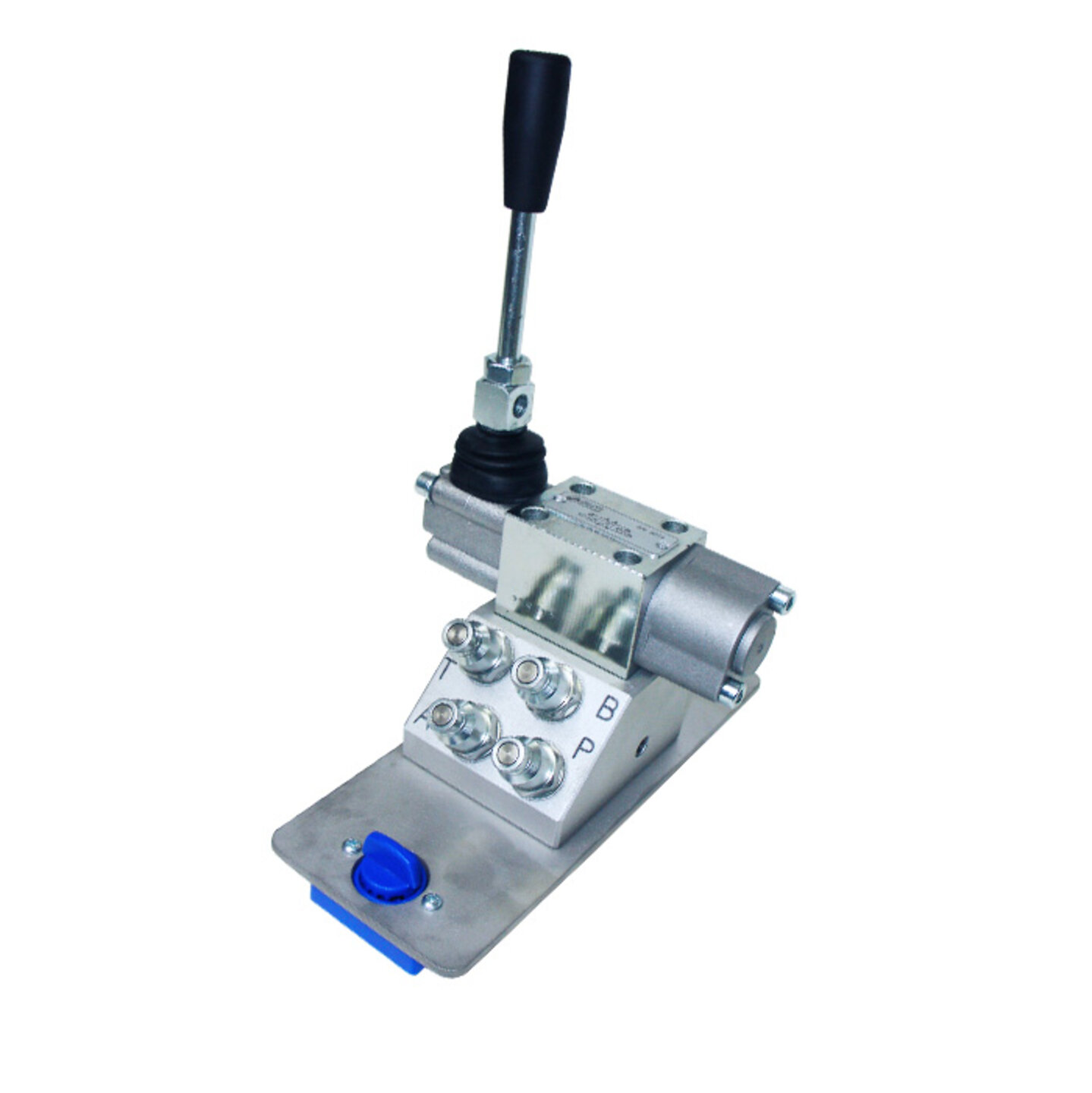

4/3-Verteilerventil, Mittelstellungen geschlossen (Closed Center)
HY9215:
- Handbedienung und Federzentrierung. P, A, B und T im Mittelstellung geschlossen.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.

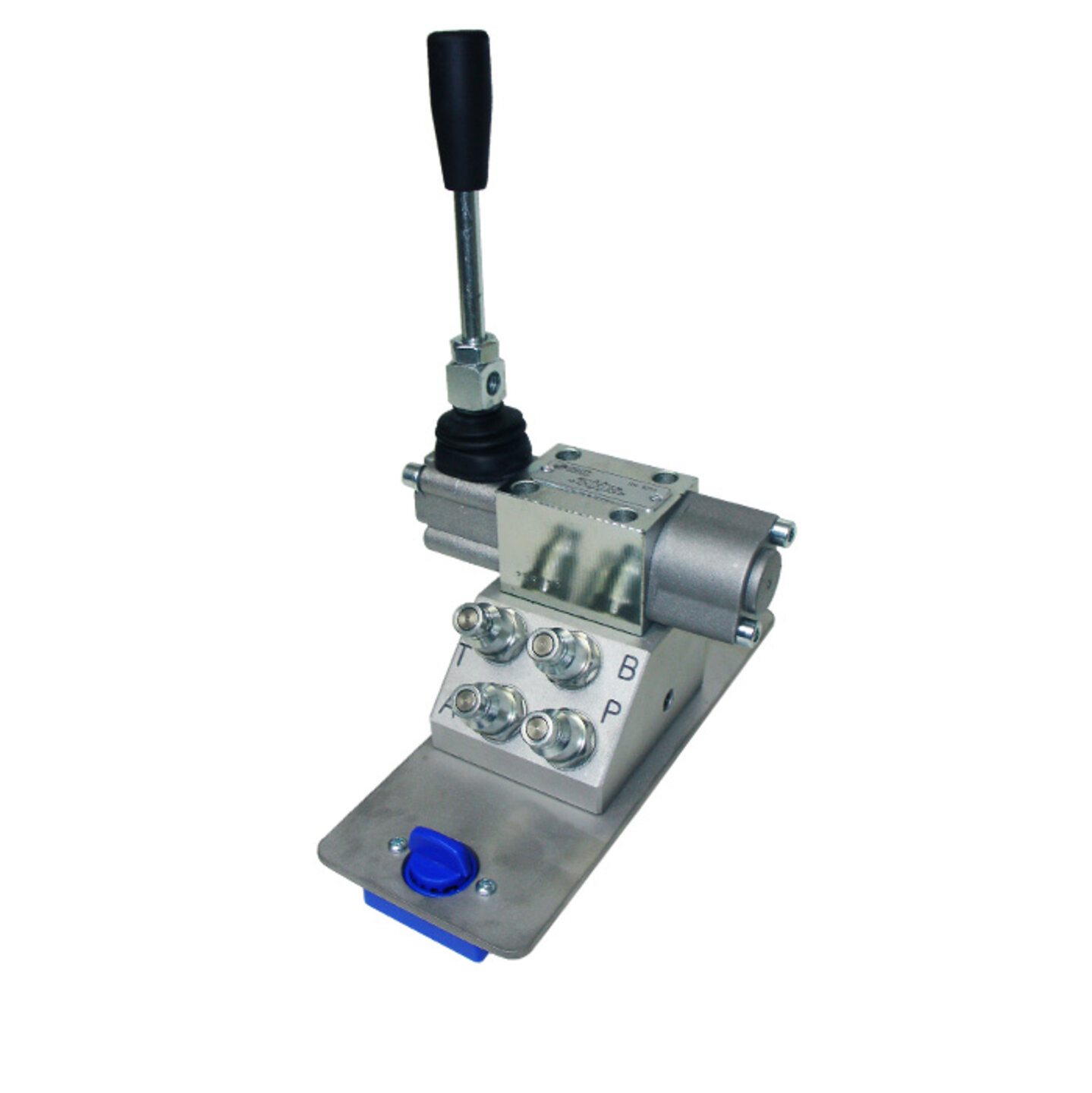

4/3-Verteilerventil, Mittelstellung auf Ablass
HY9241:
- Handbedienung und Federzentrierung. A, B und T in Mittelstellung verbunden, P geschlossen.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
4/2-Magnetverteilerventil
HY9224:
-Bedienung elektrisch. Rückholfeder.
-Auf Grundplatte mit Schnellsteckern R 1/4”.
-TN6-genormtes Ventil.
*Anschlussteil für Spule SAI9272 erforderlich.

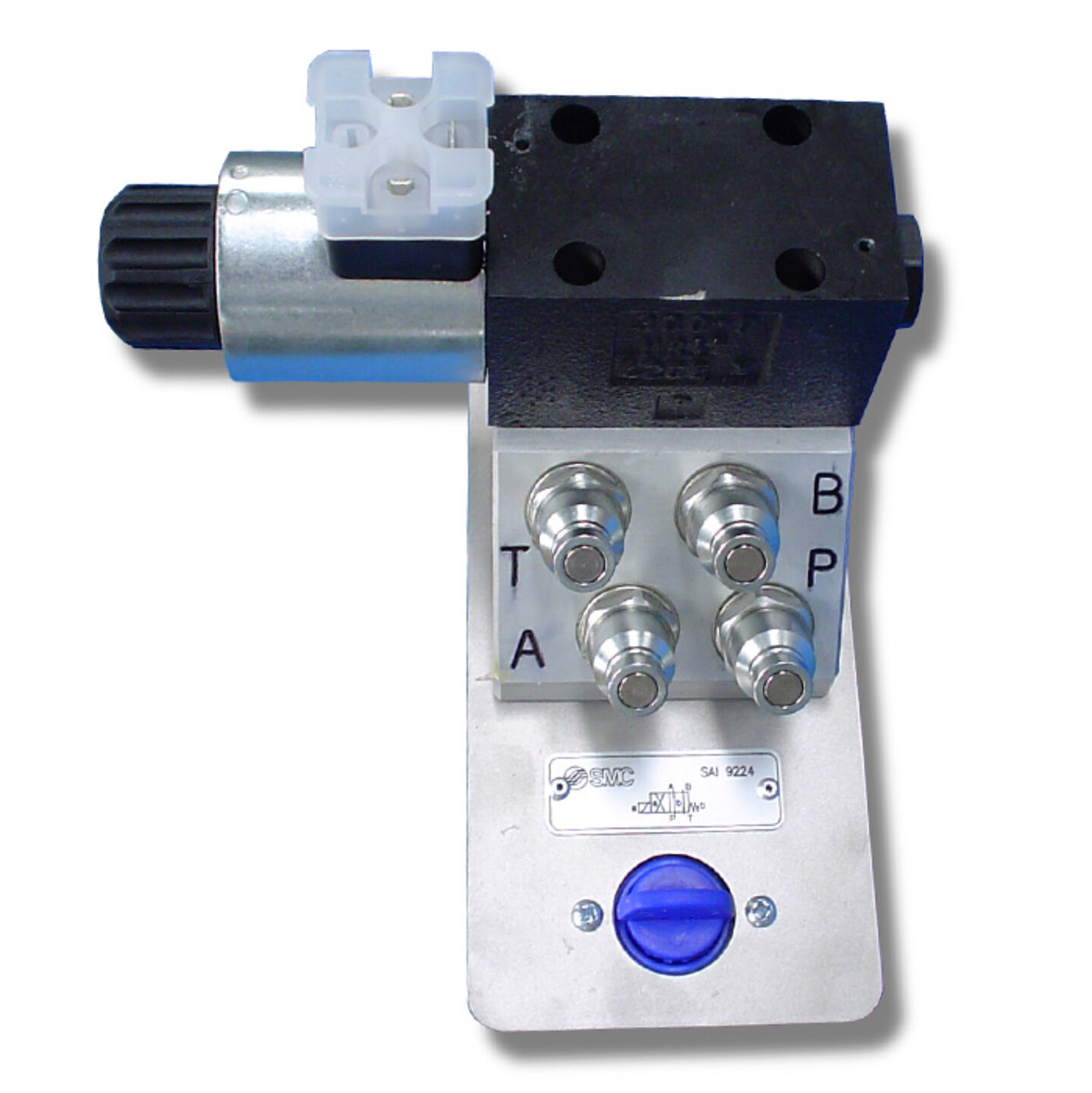

4/2-Magnetverteilerventil Mittelstellungen geschlossen
HY9273:
- Vier Wege in Ruhestellung geschlossen.
- Bedienung elektrisch. Rückholfeder.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spule SAI9272 erforderlich.

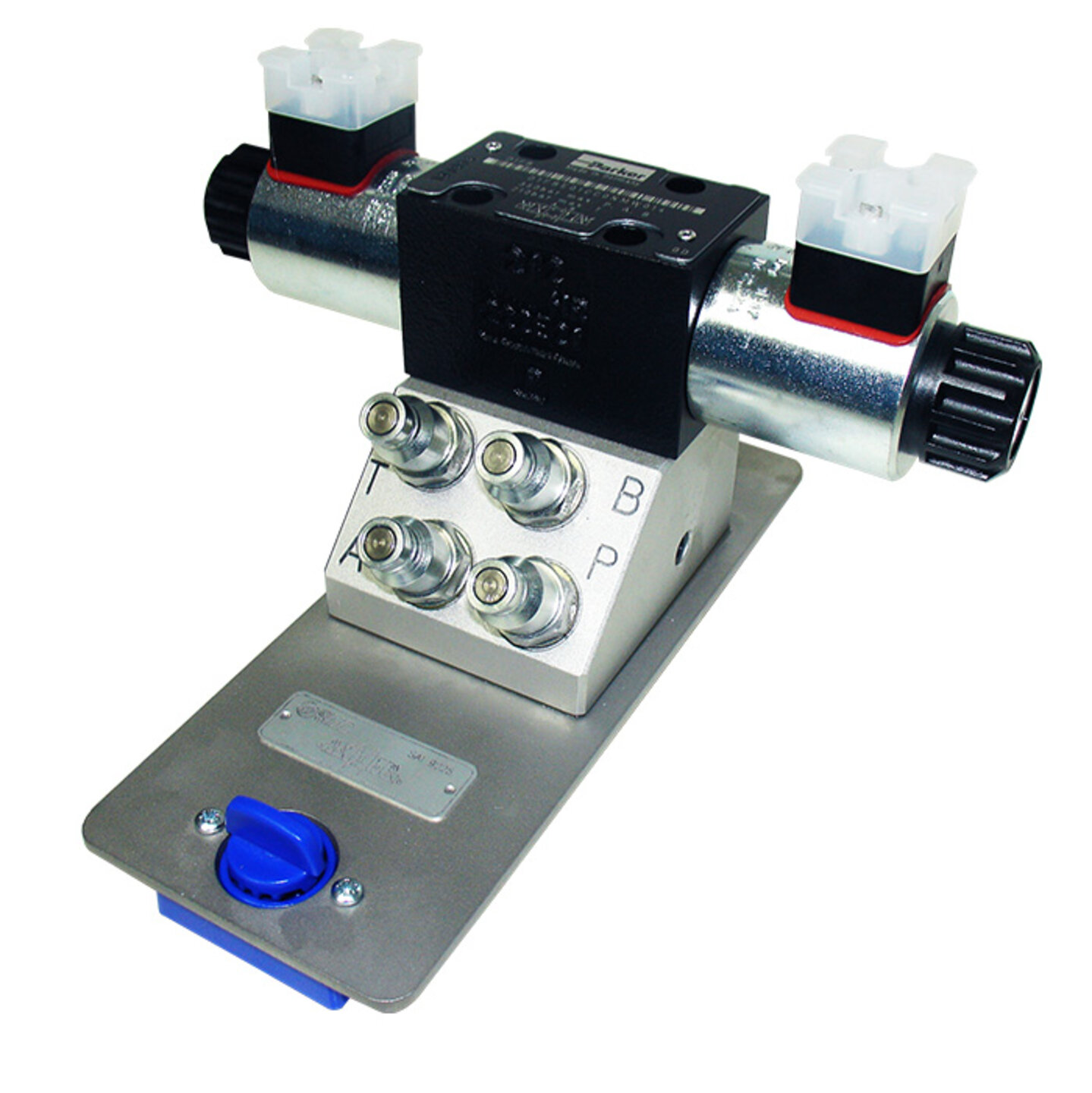

4/2-Magnetverteilerventil
HY9275:
- Mechanische Sperre. Beidseitig elektrische Betätigung.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spule SAI9272 erforderlich.

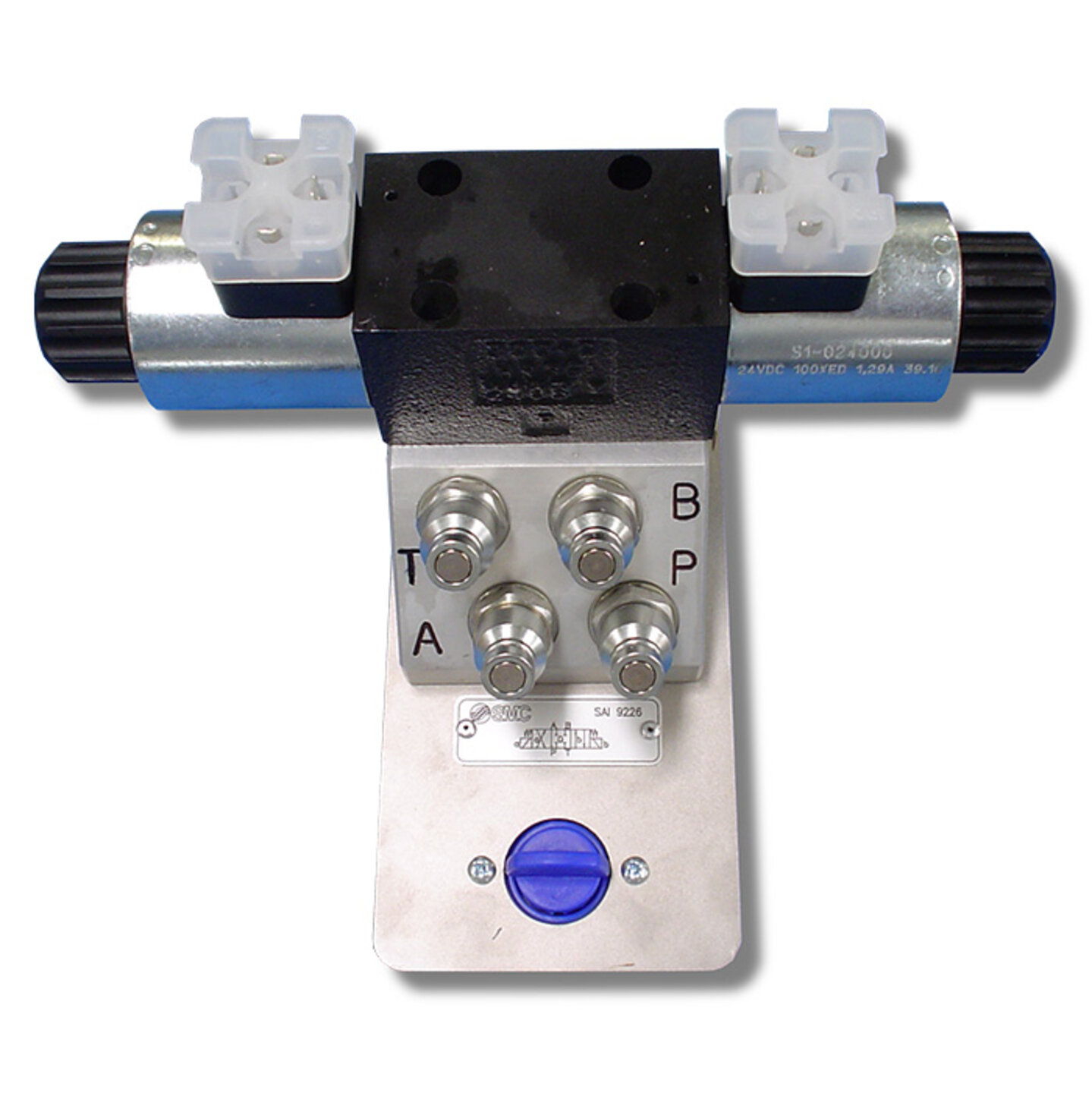

4/3-Magnetverteilerventil, Mittelstellung geschlossen
HY9226:
- Bedienung elektrisch. Federzentrierung.
- Mittelstellung geschlossen.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spule SAI9272 erforderlich.
4/3-Magnetventil, Mittelstellungen auf Ablass
HY9227:
- Bedienung elektrisch. Federzentrierung. P geschlossen, A, B und T im Mittelstellung verbunden.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spulen HY9272 erforderlich.
4/3-Magnetventil, Mittelstellungen auf Ablass
HY9228:
- Bedienung elektrisch. Federzentrierung. A und B geschlossen, P und T in Mittelstellung verbunden.
- Auf Grundplatte mit drei Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spulen HY9272 erforderlich.

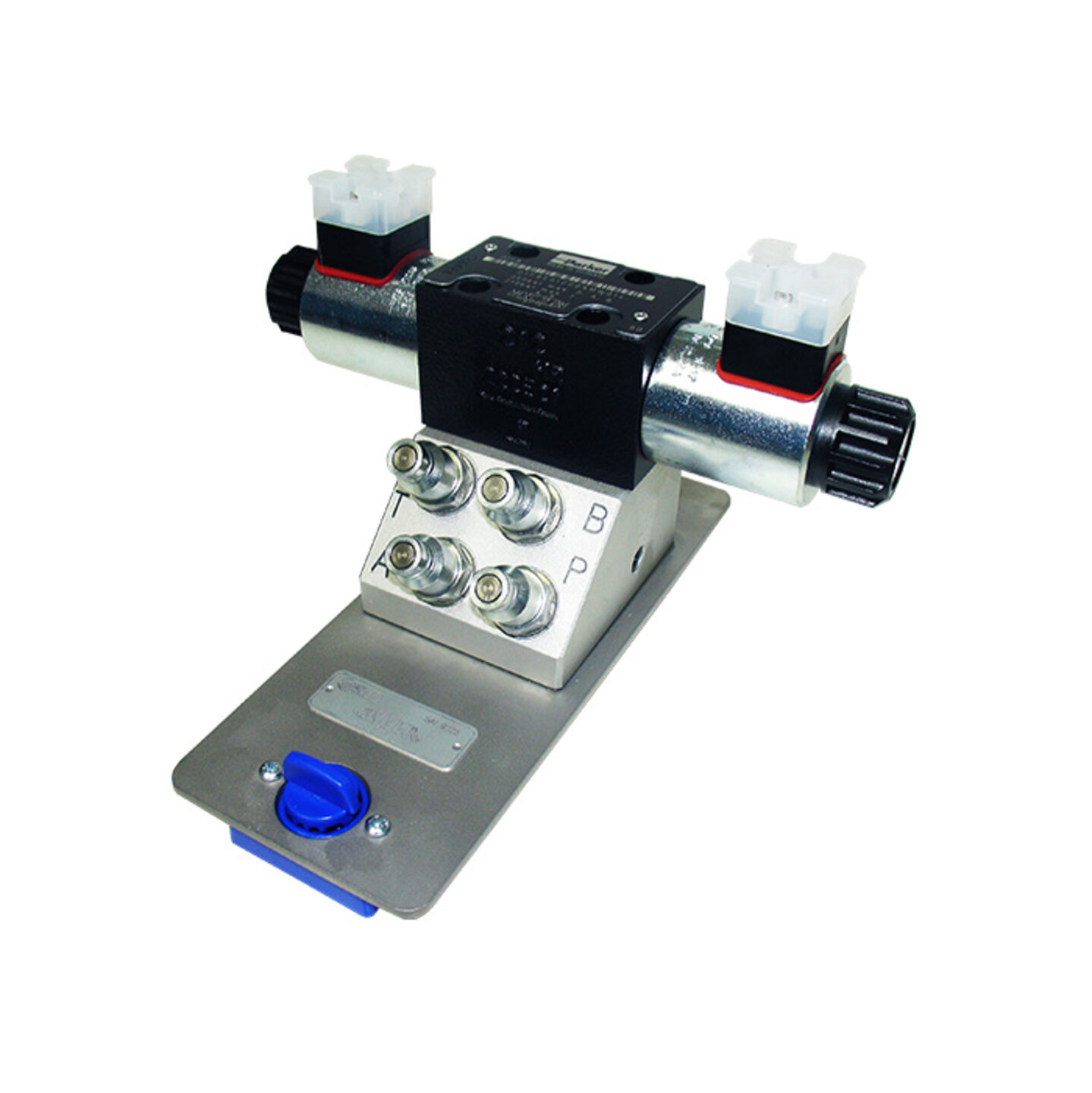

4/3-Magnetverteilerventil, Mittelstellungen druckbeaufschlagt
HY9281:
- Bedienung elektrisch. Federzentrierung. A, B und P in Mittelstellung verbunden, T geschlossen.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spulen HY9272 erforderlich.

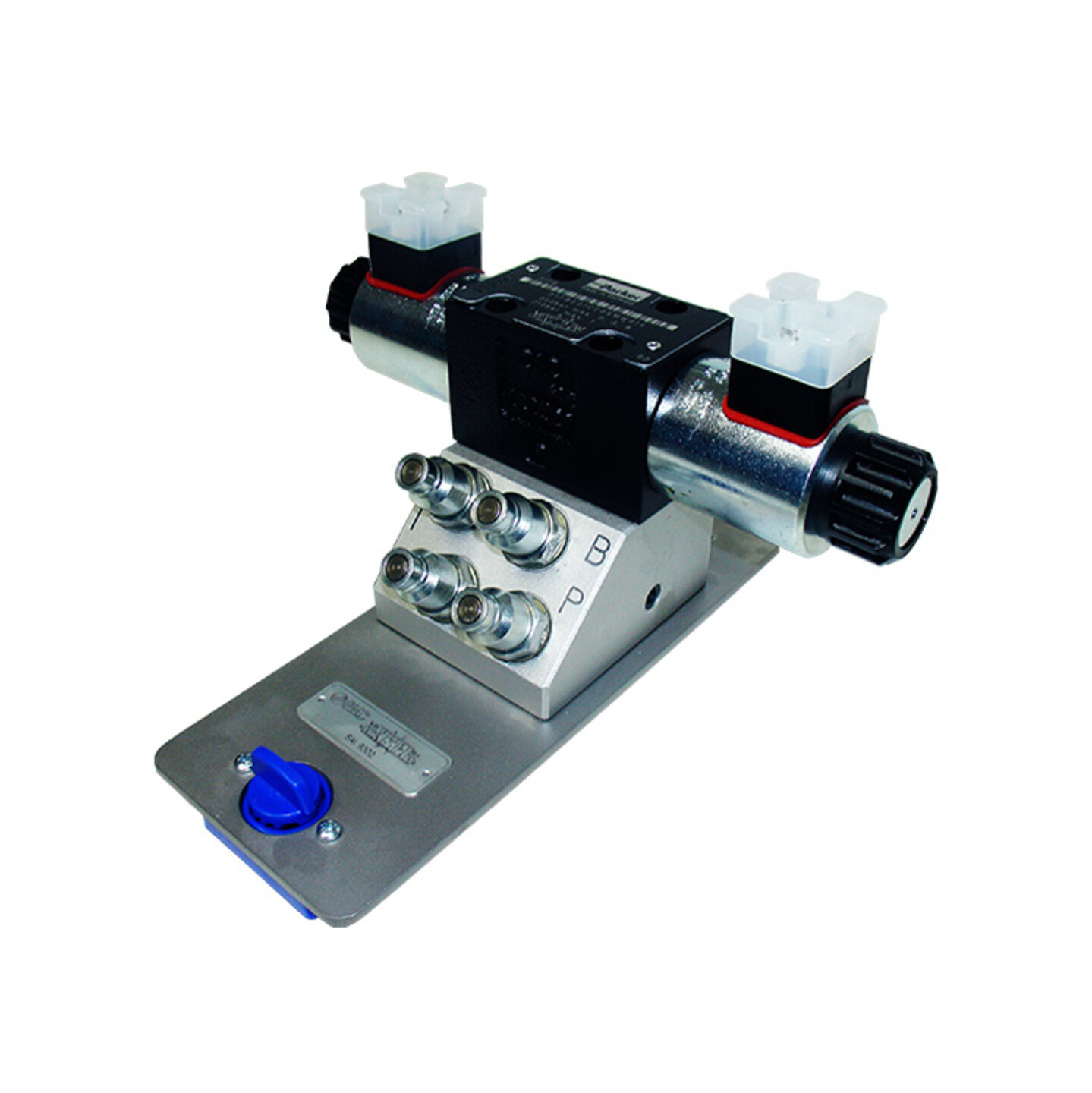

Proportionales 4/3-Verteilerventil
HY9302:
- 4/3-Wege-Ventil mit progressiver Öffnung in Abhängigkeit des elektrischen Steuersignals.
- Direktsteuerung. Federzentrierung. Mittelstellungen geschlossen.
- Nominale Durchflussmenge Q= 6 l/min.
- Maximaldruck: 315 bar. Spulen 24 V, 0~0,85 A.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spulen SAI9303 erforderlich.

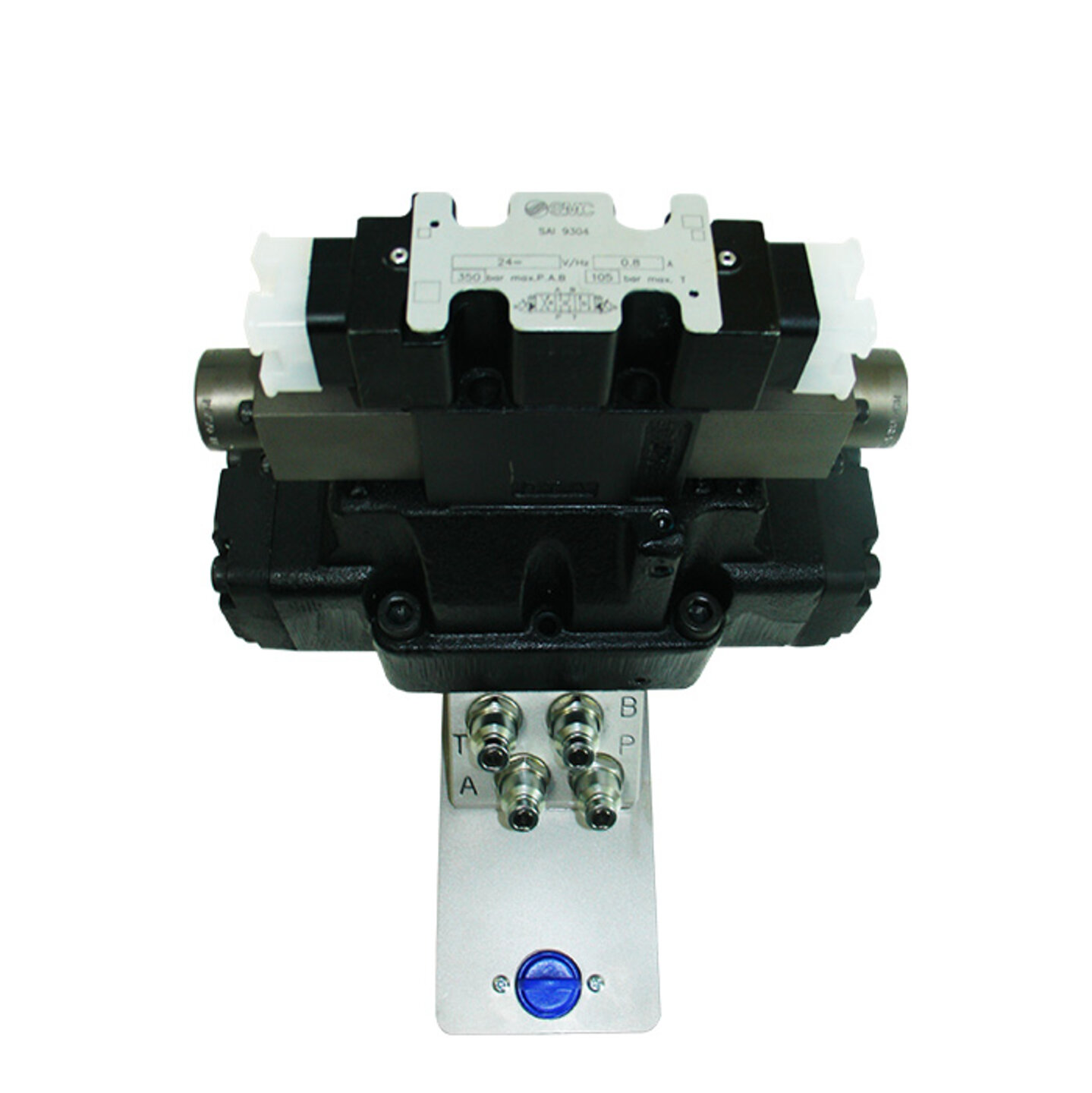

Proportionales 4/3-Verteilerventil mit Vorsteuerung
HY9304:
- 4/3-Wege-Ventil mit progressiver Öffnung in Abhängigkeit des elektrischen Steuersignals, mit einer Haupt- und einer Pilotstufe.
- Indirektsteuerung. Federzentrierung. Mittelstellungen geschlossen.
- Maximaldruck: 210 bar. Spulen 24 V, 0~1,1 A.
- Pilotventile X und Y intern.
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN10-genormtes Ventil.
*Anschlussteil für Spulen HY9303 erforderlich.

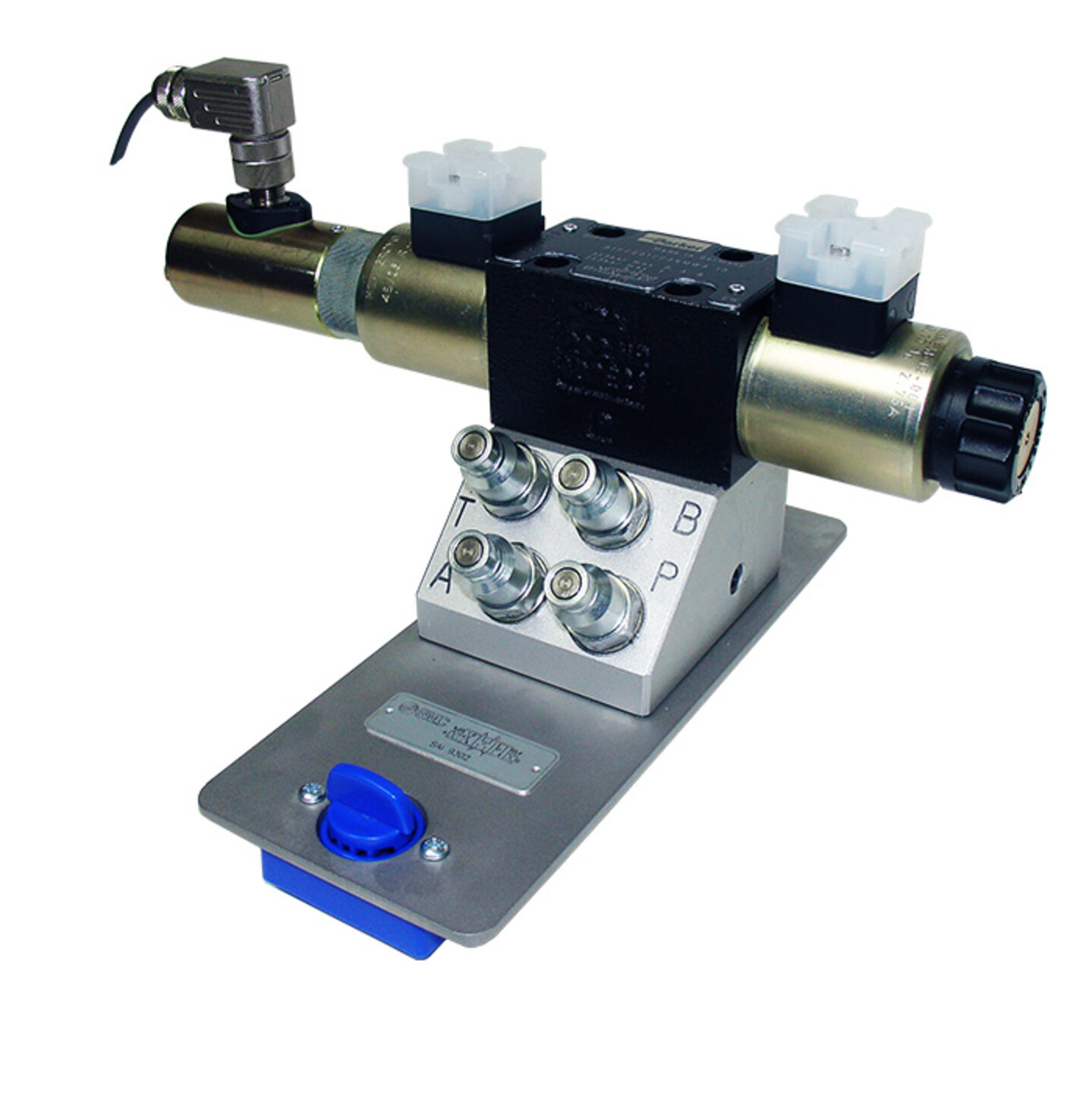

Proportionales 4/3-Verteilerventil mit Positionssensor
HY9308:
- 4/3-Wege-Ventil mit progressiver Öffnung in Abhängigkeit des elektrischen Steuersignals. Enthält einen Positionssensor für den internen Schieber.
- Direktsteuerung. Federzentrierung. Mittelstellungen geschlossen.
- Nominale Durchflussmenge Q= 5 l/min. Maximaldruck: 350 bar.
- Mit LVDT-Positionssensor mit Schiebervorrichtung
- Auf Grundplatte mit Schnellsteckern R 1/4”.
- TN6-genormtes Ventil.
*Anschlussteil für Spulen HY9303 erforderlich.
