Verbindungselemente und Zubehör - Komponenten

Der HYDROTRAINER-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

Katalog herunterladen Produktkonfigurator

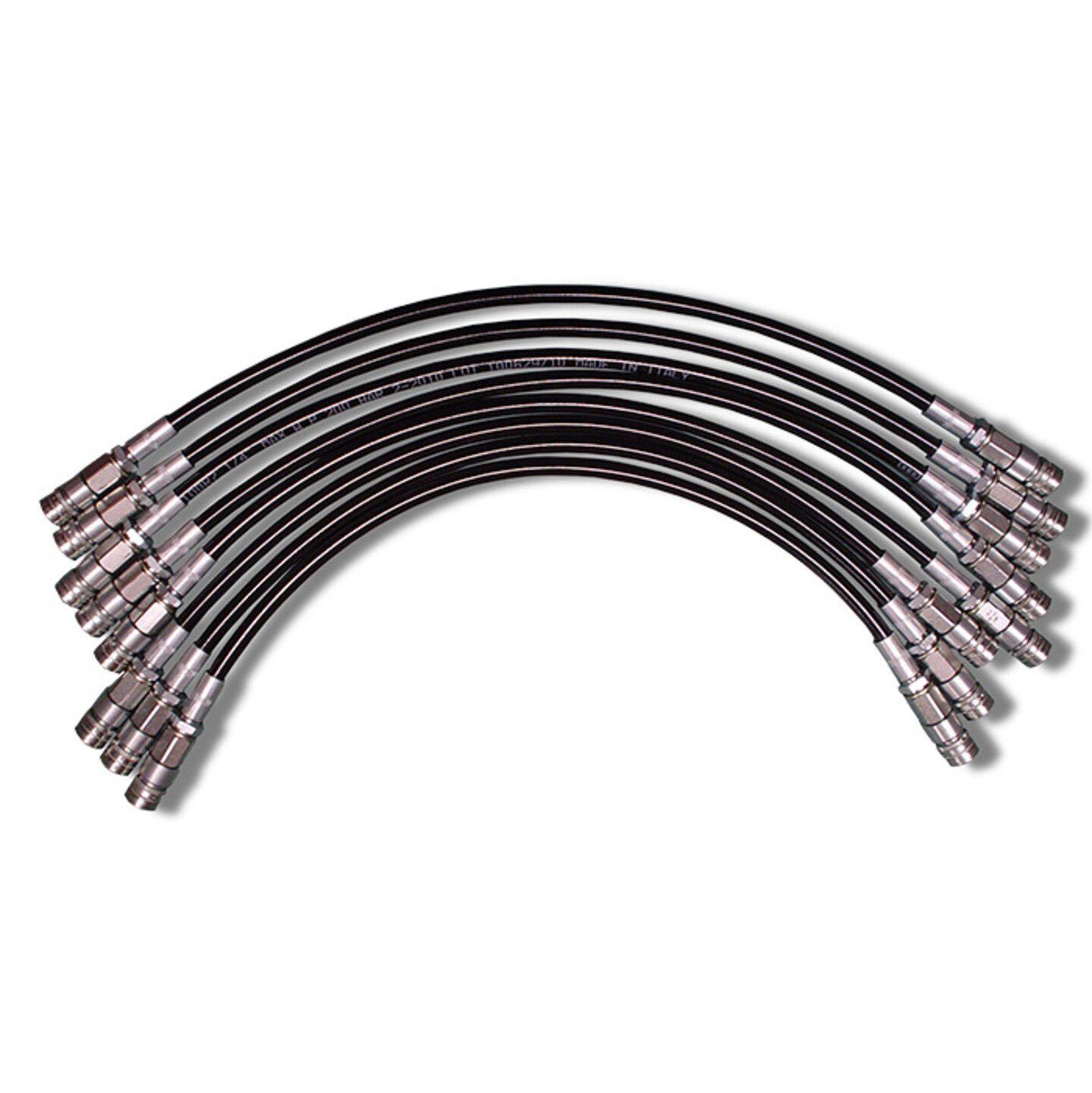

Satz mit zwölf Schläuchen mit Schnellkupplungen

HY9216: - Acht Stück NW6 x 500 mm Länge - Vier Stück NW6 x 1.000 mm Länge

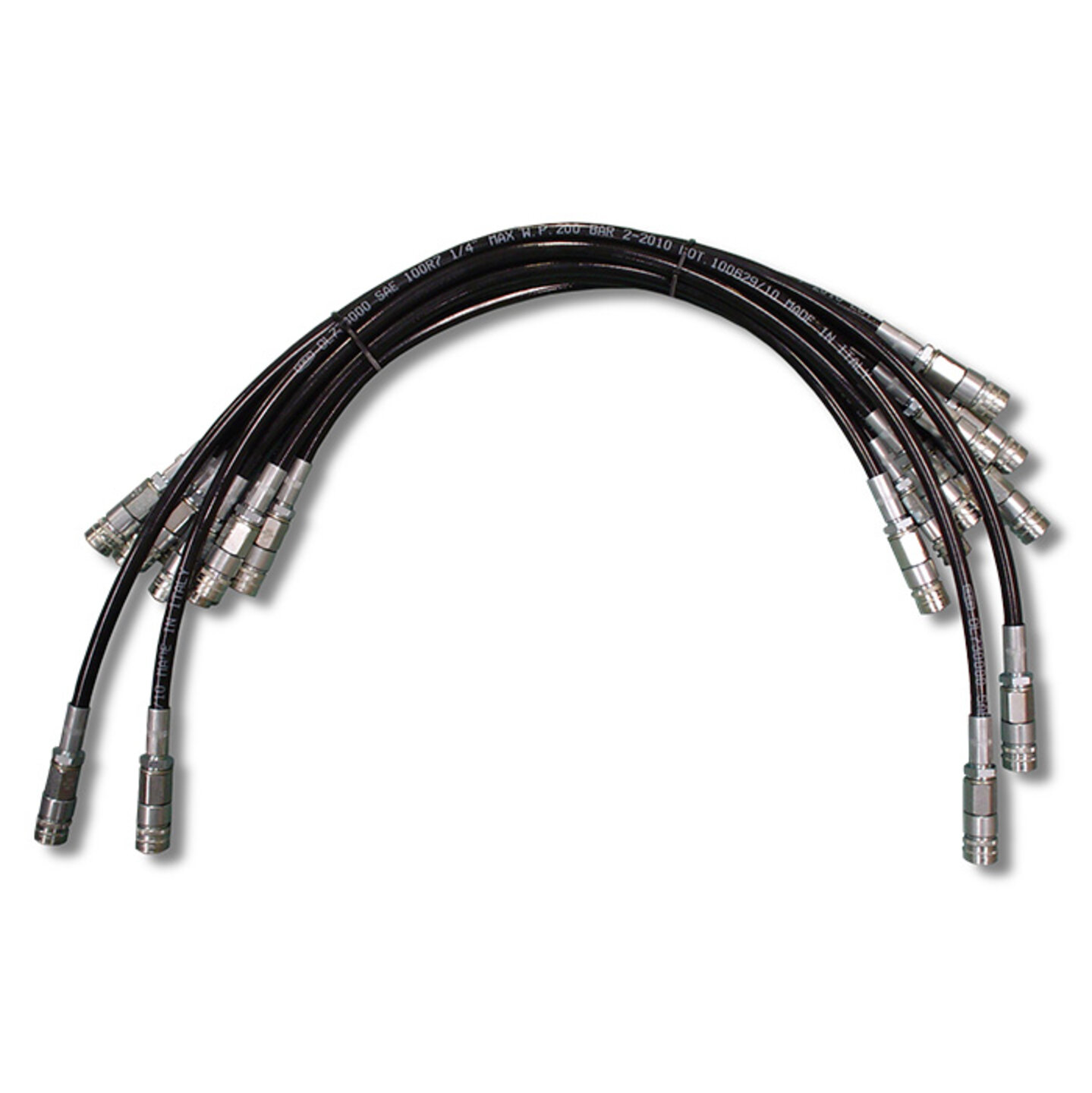

Satz mit zehn Schläuchen mit Schnellkupplungen

HY9240: - Acht Stück NW6 x 500 mm Länge - Zwei Stück NW6 x 1.000 mm Länge

Kreuzverteiler

HY9206: - Öl-Mehrfachabzweigung mit 4 Anschlüssen. - Vier Ausgänge im 90º-Winkel. - Mit drei Schnellsteckern und einer Schnellkupplung R 1/4”.

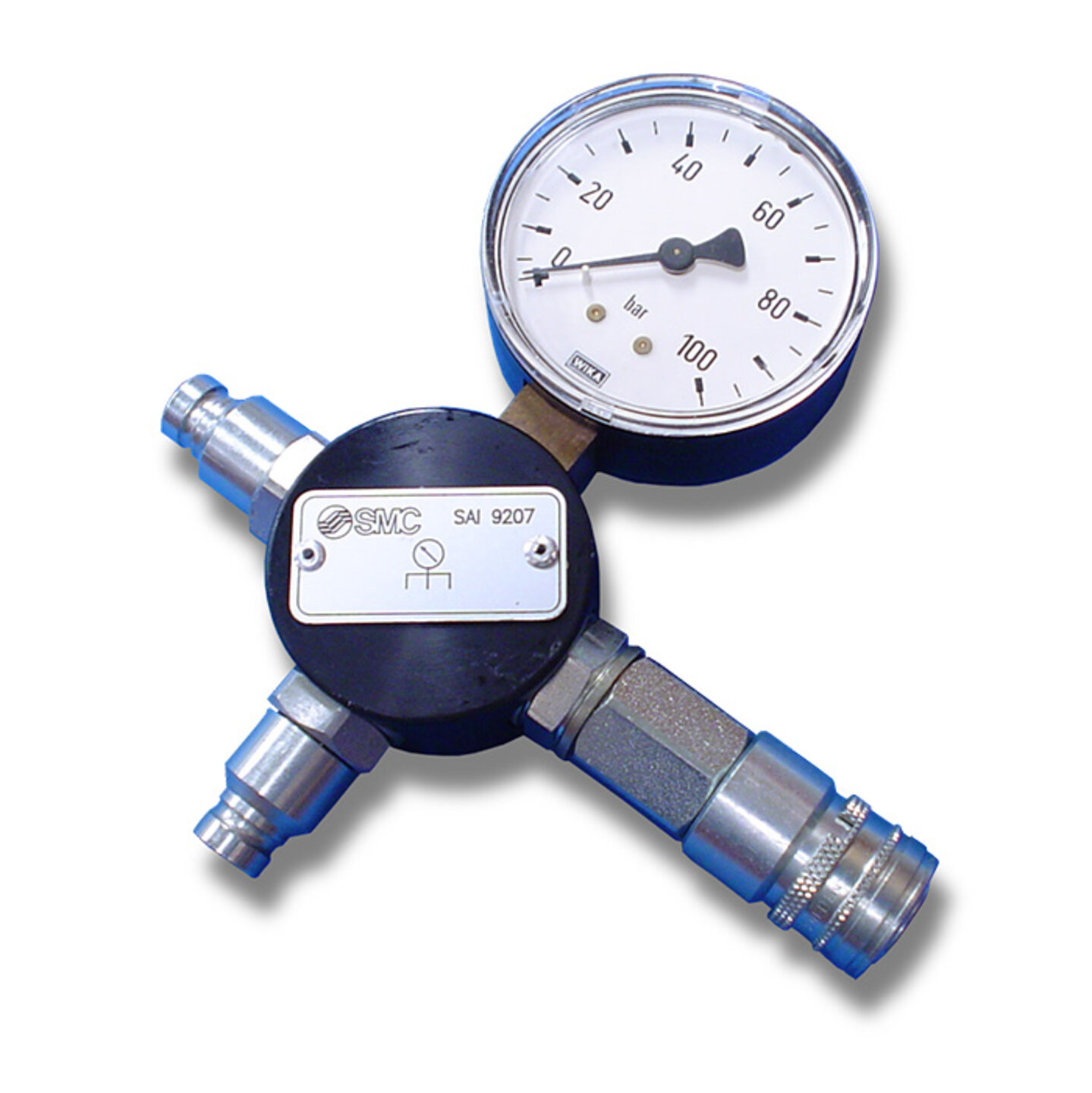

T-Verteiler mit Manometer

HY9207: - Manometer mit 3 Anschlüssen. - Manometer ø63, 0÷100 bar. - Glycerindämpfung. - Mit drei Ausgängen im 90º-Winkel, zwei Schnellsteckern und einer Schnellkupplung R 1/4”.

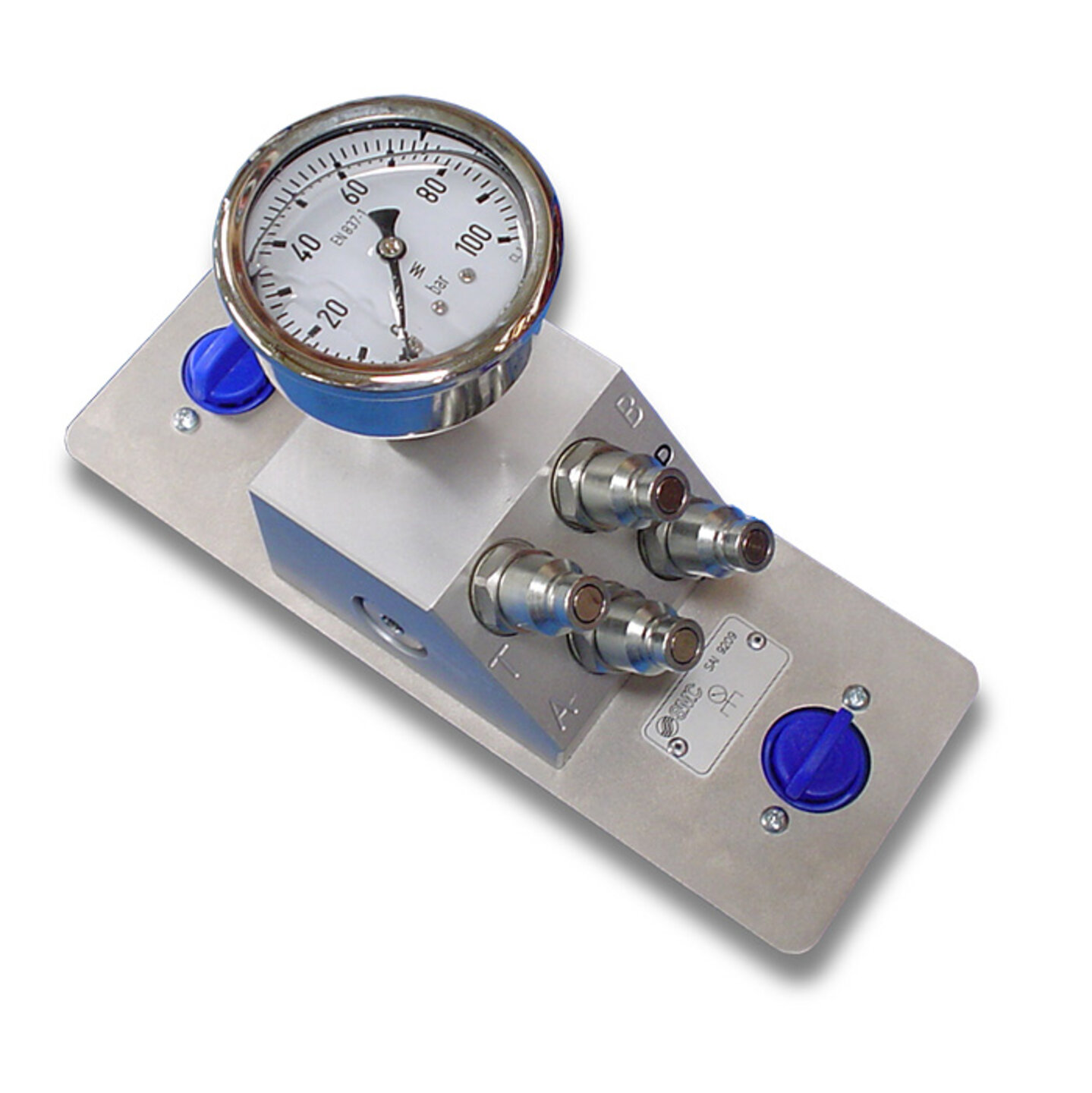

Verteilerplatte mit Manometer, 4 Ausgänge

HY9209: - Manometer mit 4 Anschlüssen. - Manometer mit Durchmesser ø63, 0÷100 bar,auf Grundplatte. - Glycerindämpfung. - Umfasst Schnellstecker R 1/4”.

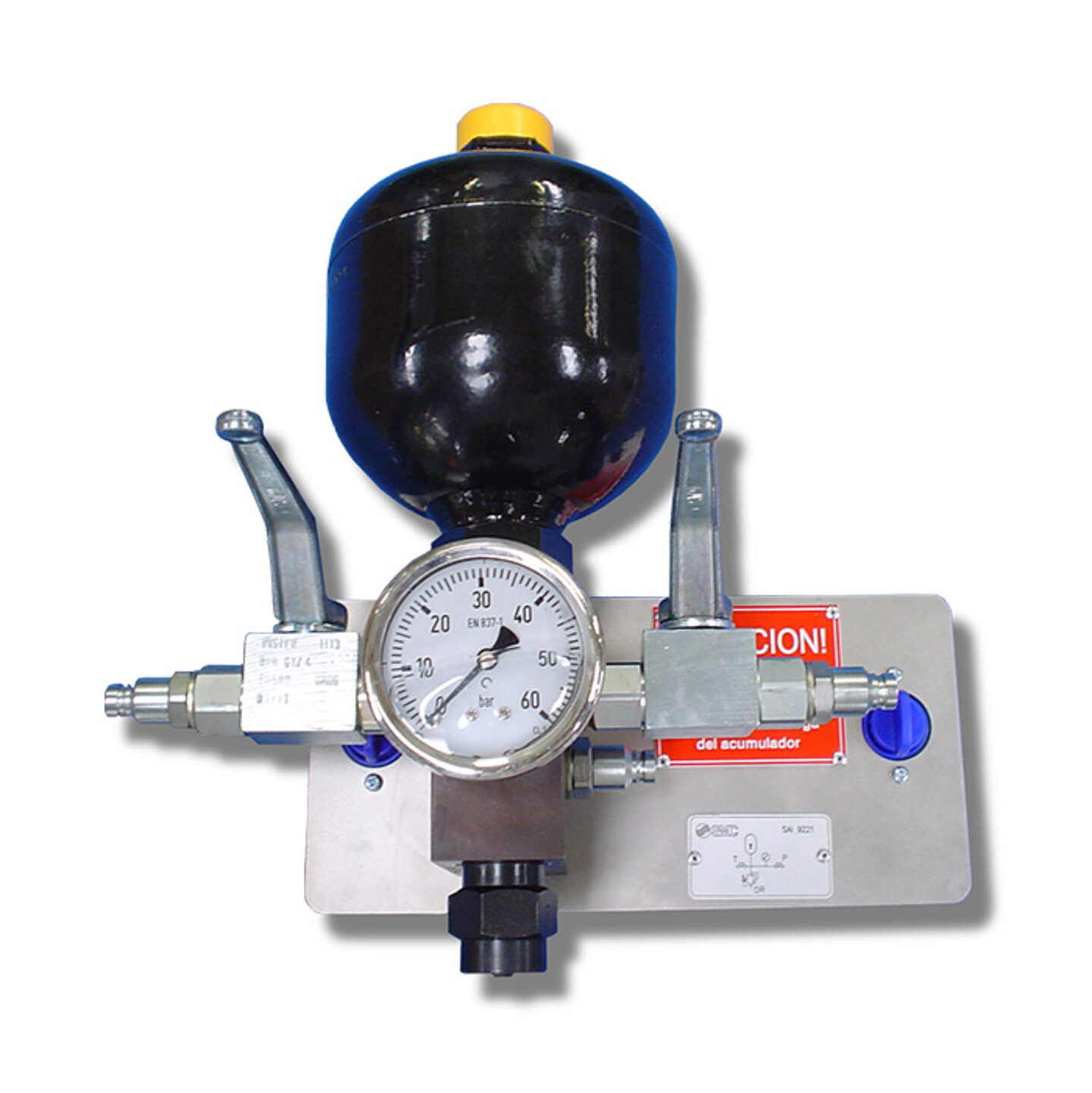

Membranakkumulator mit Sicherheitsblock

HY9221: - mit Abnahme durch TÜV oder ähnlich zertifiziert. Mit zwei Überströmventilen und einem über dem Arbeitsdruck geeichten Sicherheitsventil. - Mit Stickstoff befüllt, Stickstoffdruck 20 bar. - Umfasst Schnellstecker R 1/4”. - Volumen: 0,7 dm3.

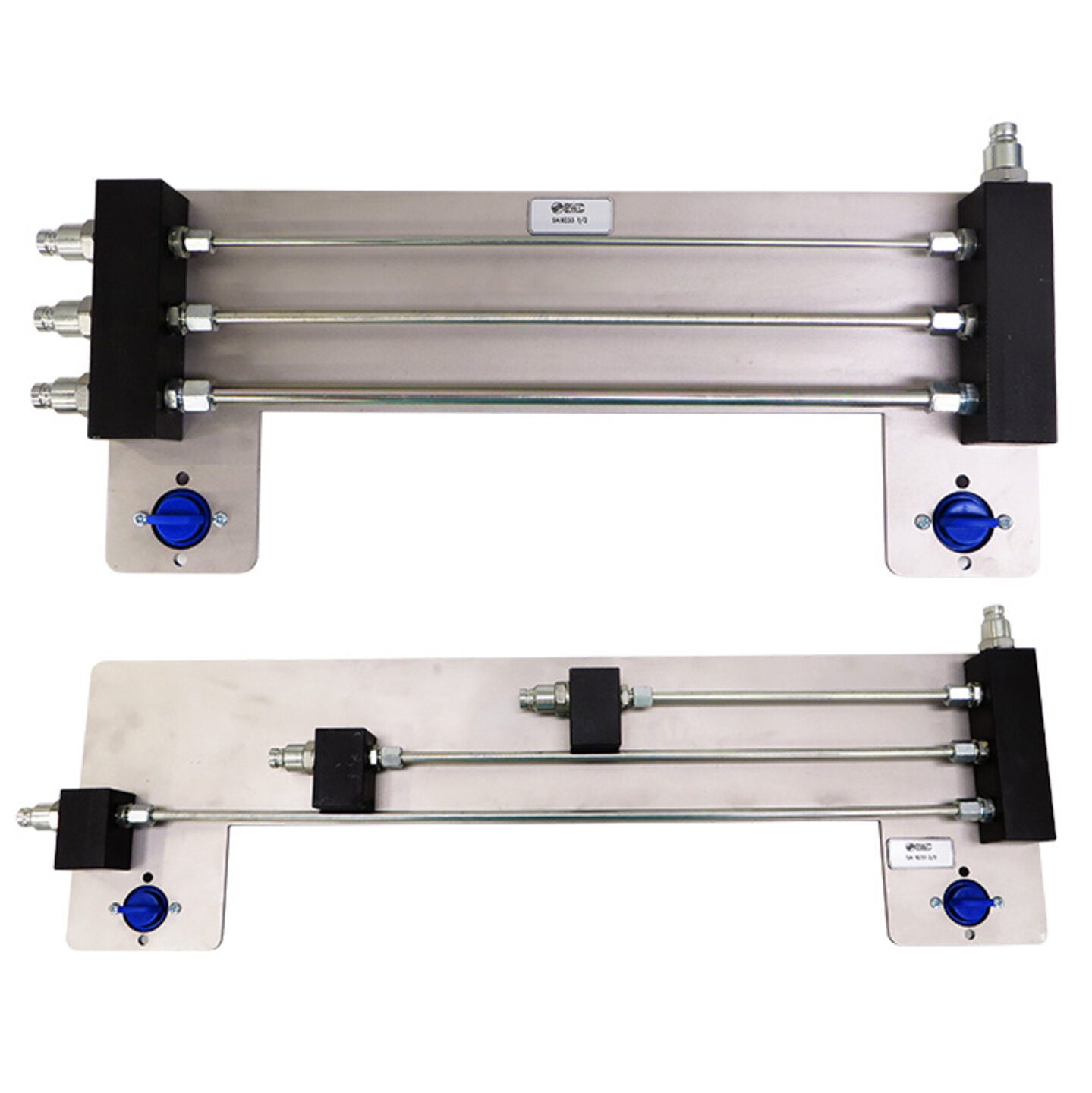

Satz Rohre für Druckverluste

HY9233: - Zur Messung des Druckabfalls. - Umfasst Schnellstecker R 1/4”. - Drei verschiedene Durchmesser bei gleicher Länge. - Drei verschiedene Längen bei gleichem Durchmesser.

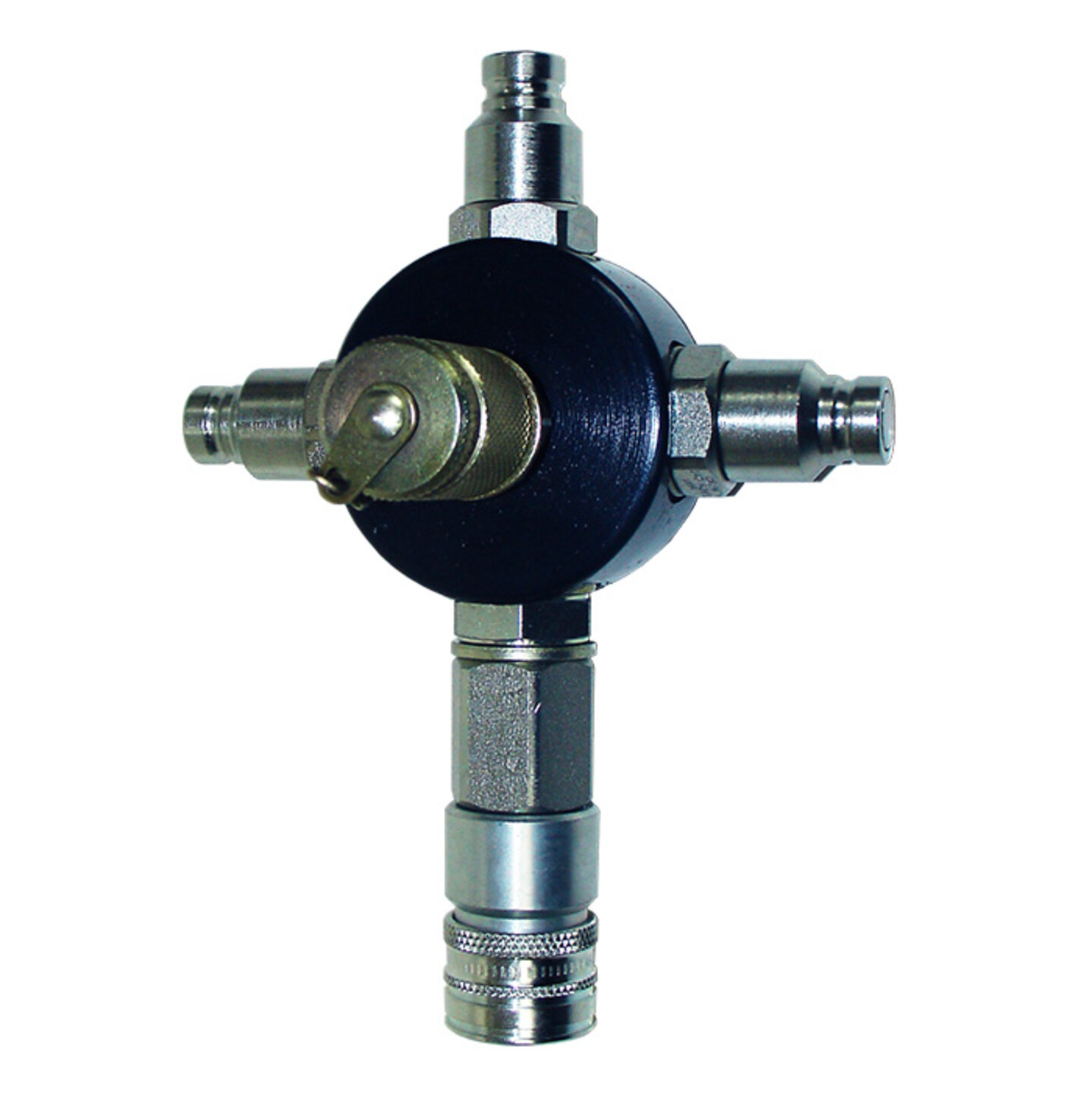

Kreuzadapter

HY9254: - Verteiler mit 4 Anschlüssen sowie einem Hilfsanschluss - Vier Anschlüsse im 90º-Winkel, Messanschluss für Minimess-Schlauch. - Mit drei Schnellsteckern und einer Schnellkupplung R 1/4”.

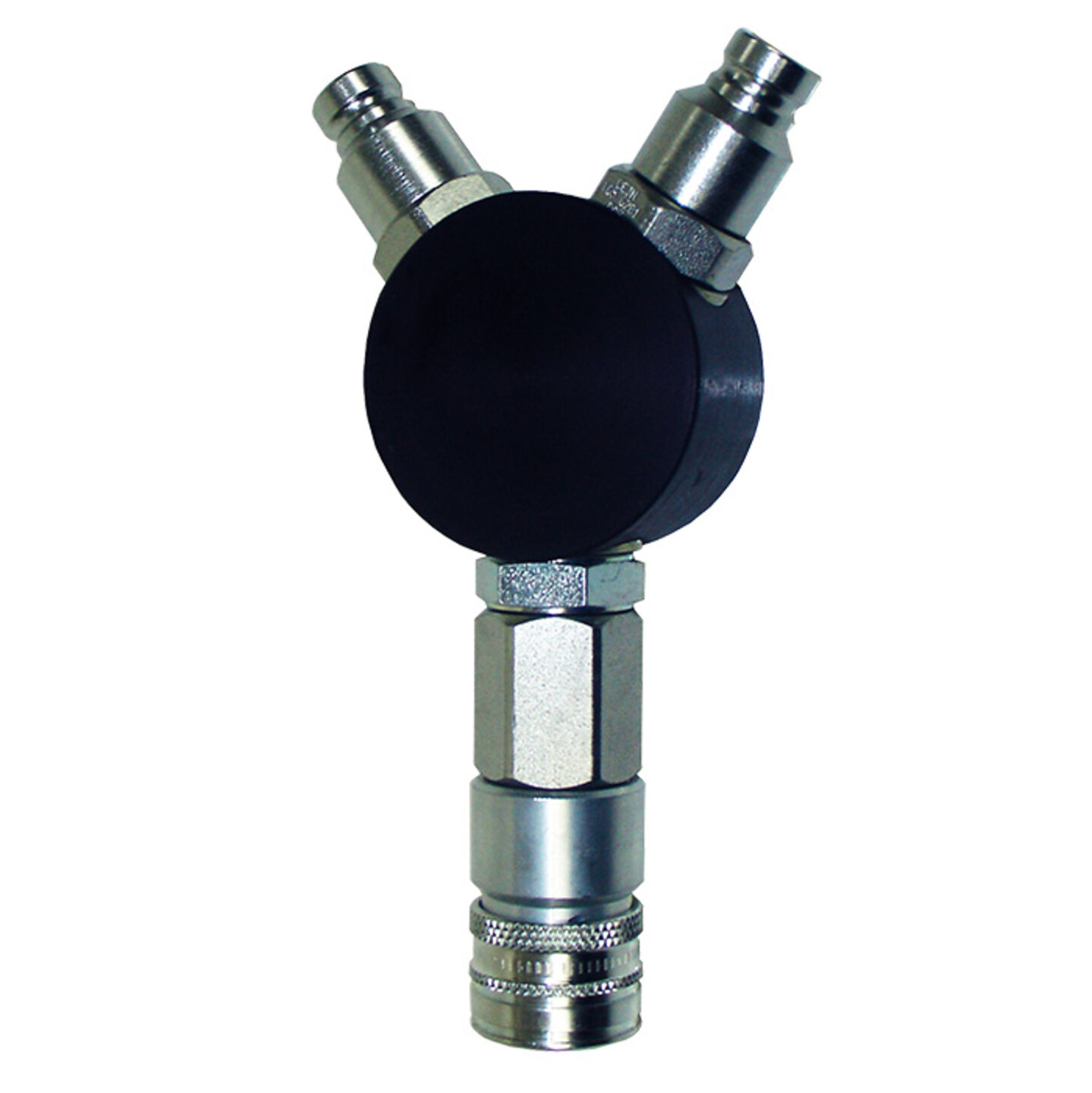

Y-Verteiler

HY9255: - Verteiler mit 3 Anschlüssen. - Mit drei Anschlüssen in Y-Form. - Mit zwei Schnellsteckern und einer Schnellkupplung R 1/4”.

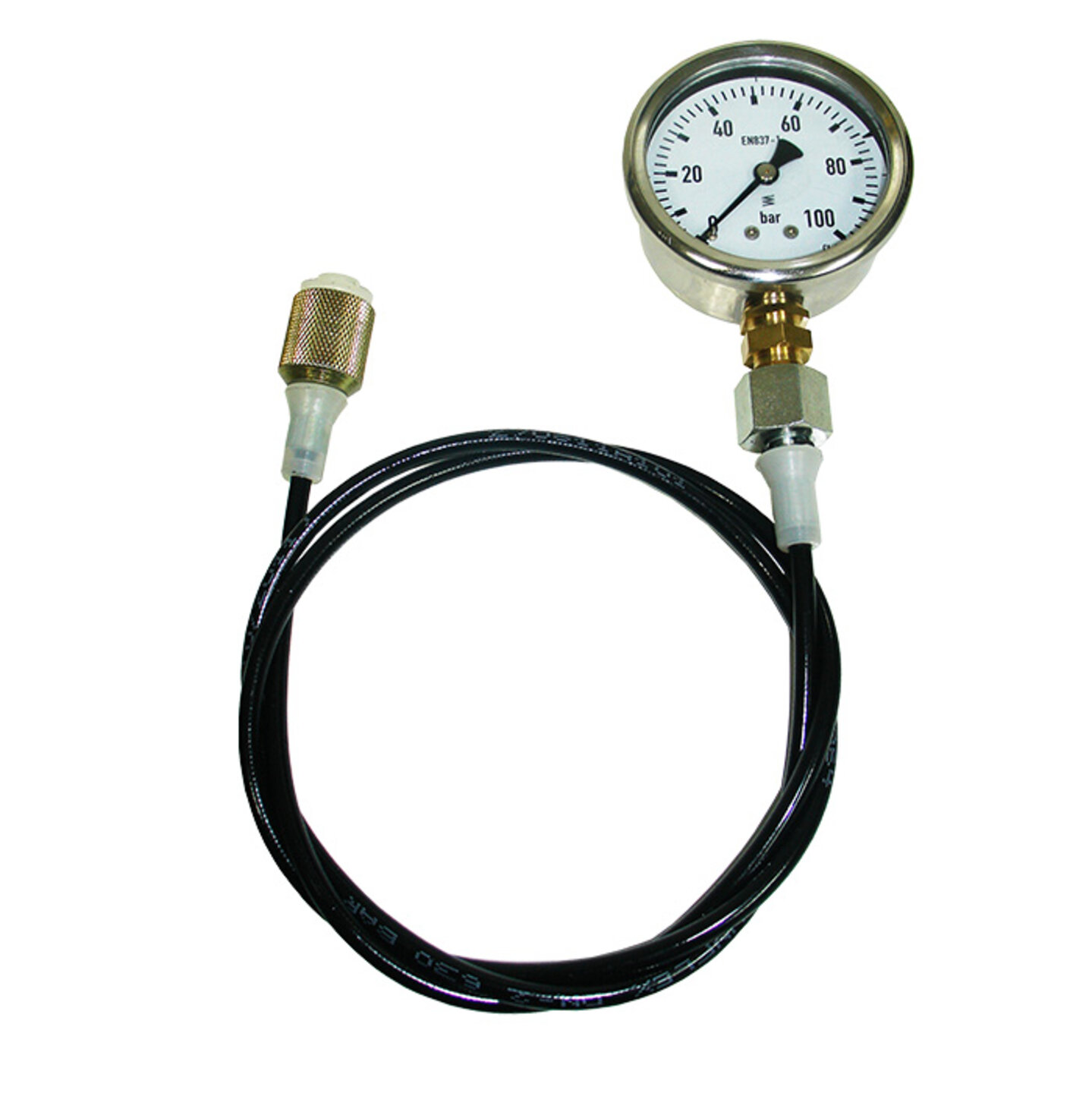

Manometer mit Minimess-Anschluss

HY9252: - Manometer mit Hilfsdruckanschluss. - Manometer ø63mm, Druckbereich: 0÷100 bar. - Glycerindämpfung. - Mit 0,5 m langem Anschlussdraht und Adapter für Minimess-Anschluss.

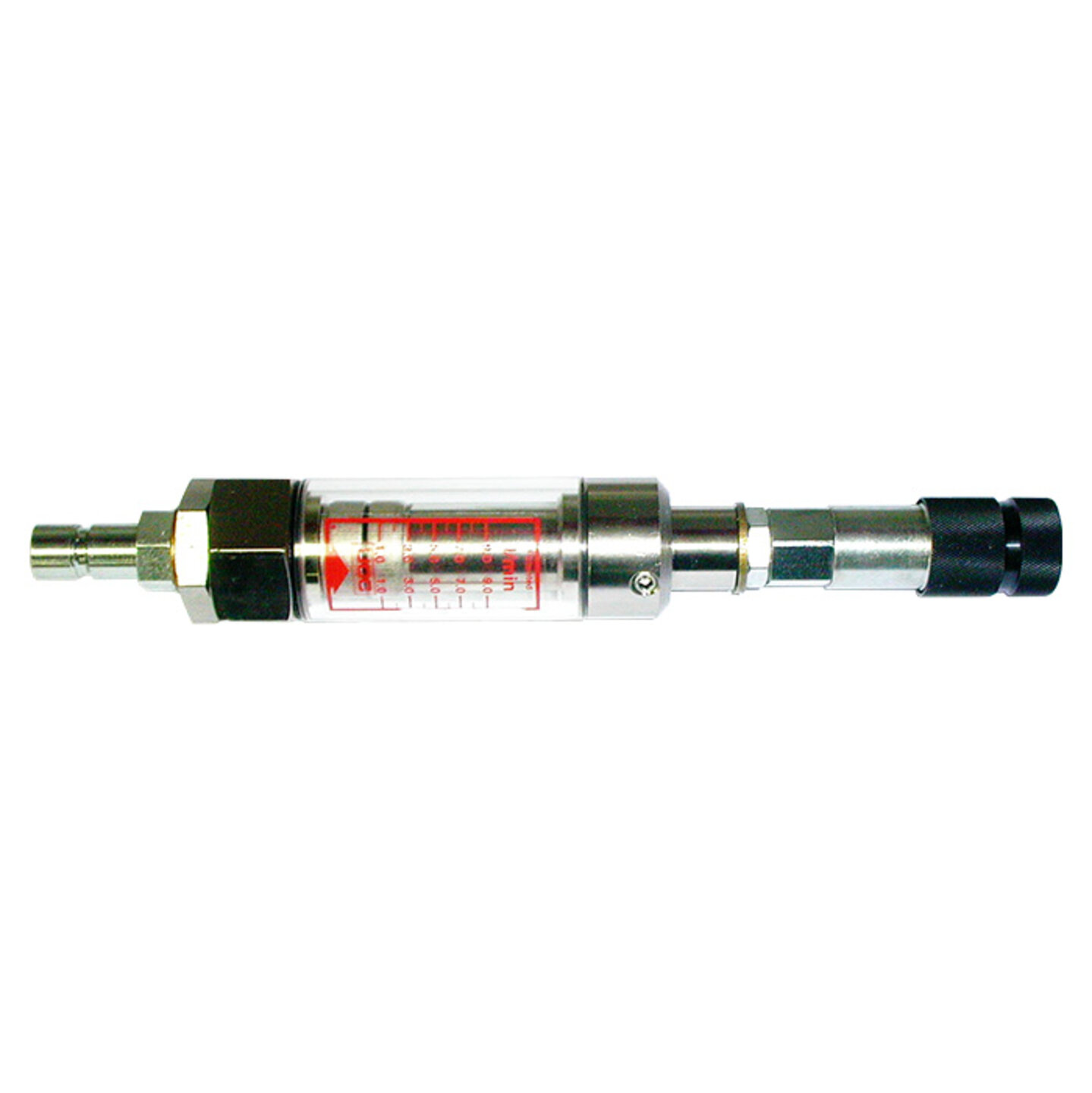

Optischer Durchflussmesser 1 – 9 l/min

HY9238: - Durchflussmessbereich: 1 - 9 l/min - Transparentes Gehäuse, Skala. - Mit Schnellstecker und Schnellkupplung R 1/4”.
