Durchflussregelventil - Komponenten

Der HYDROTRAINER-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

Katalog herunterladen Produktkonfigurator

Absperrventil mit Skala

HY9204: - Mithilfe eines Betätigungshebels mit Skala wird der Öl-Durchfluss erhöht oder verringert. - Skala von 0 bis 90º. - Mit Schnellstecker und Schnellkupplung R 1/4”.
HY9204: Absperrventil mit Skala für den HYDROTRAINER-200

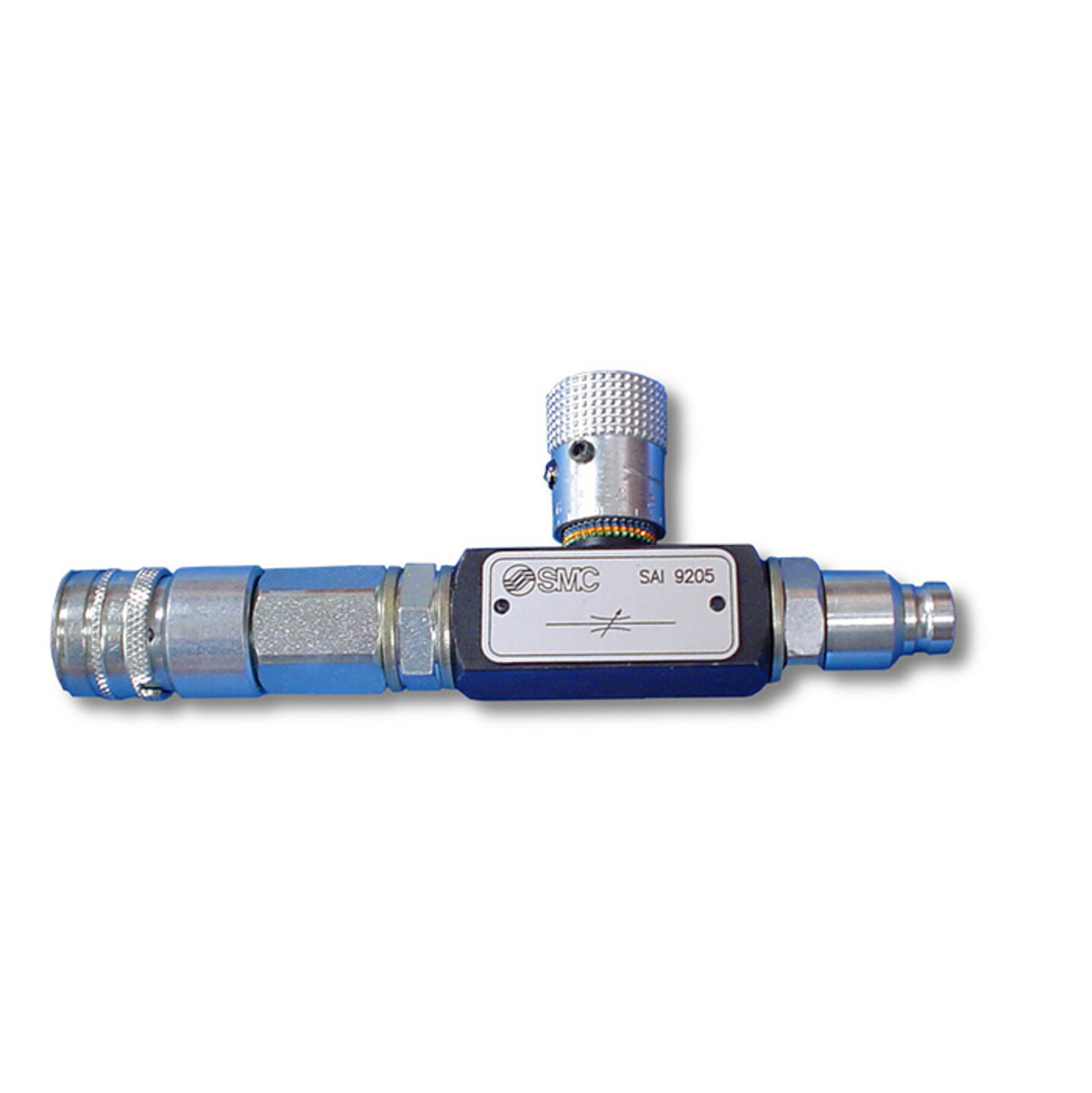

Strangulierventil mit regulierbarem Durchfluss

HY9205: - Zur beidseitigen Öl-Durchflussregelung. - Manuelles Einstellen mit Drehmechanismus. - Mit Schnellstecker und Schnellkupplung R 1/4”.
HY9205: bidirektionales Durchflussregelventil des Hydraulik-Technologietrainers HYDROTRAINER-200

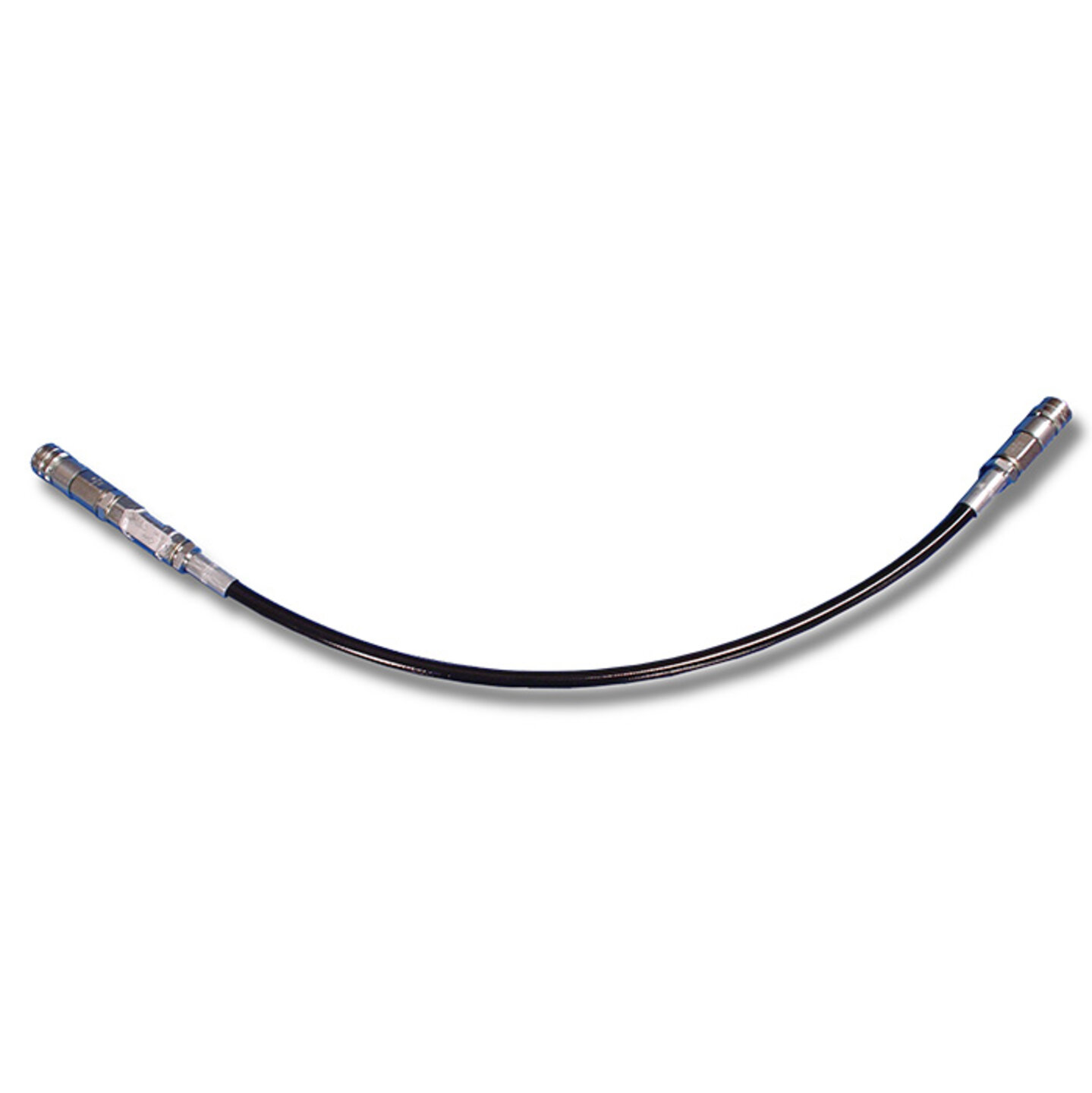

In Reihe geschaltetes Rückschlagventil

HY9211: - Für Öl-Durchfluss in nur eine Richtung. - Mit Schnellstecker und Schnellkupplung R 1/4”. - In Schlauch integriert.
HY9211: Rückschlagventil für den Leitungseinbau im HYDROTRAINER-200

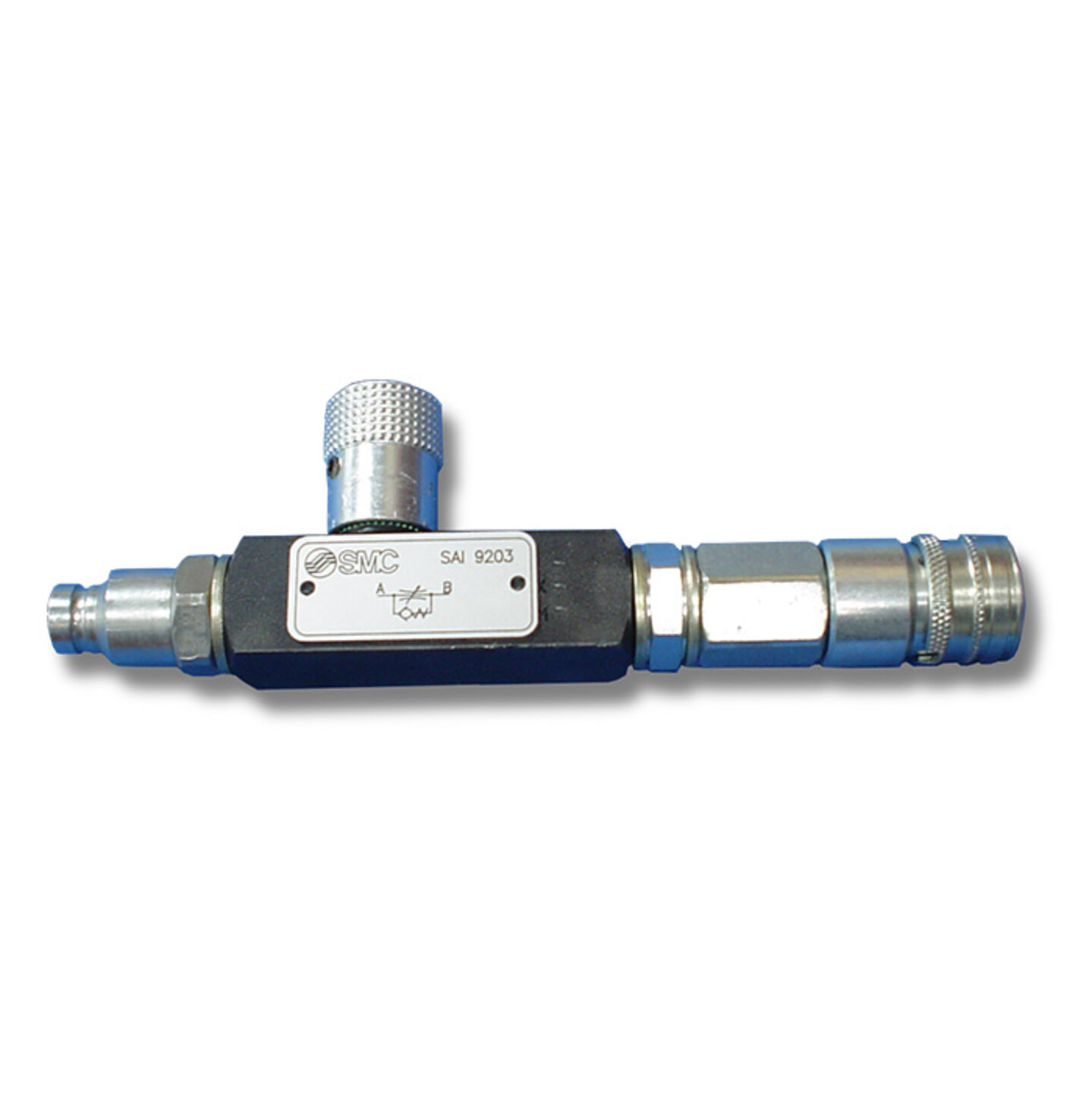

Strangulierventil zur Durchflussregelung mit Rückschlagsperre

HY9203: - Zur Öl-Durchflussregelung in eine Richtung und uneingeschränkter Durchfluss in die Gegenrichtung. - Manuelles Einstellen mit Drehmechanismus. - Mit Schnellstecker und Schnellkupplung R 1/4”.
HY9203: Drosselventil mit Rückschlagventil des Hydraulik-Technologietrainers HYDROTRAINER-200

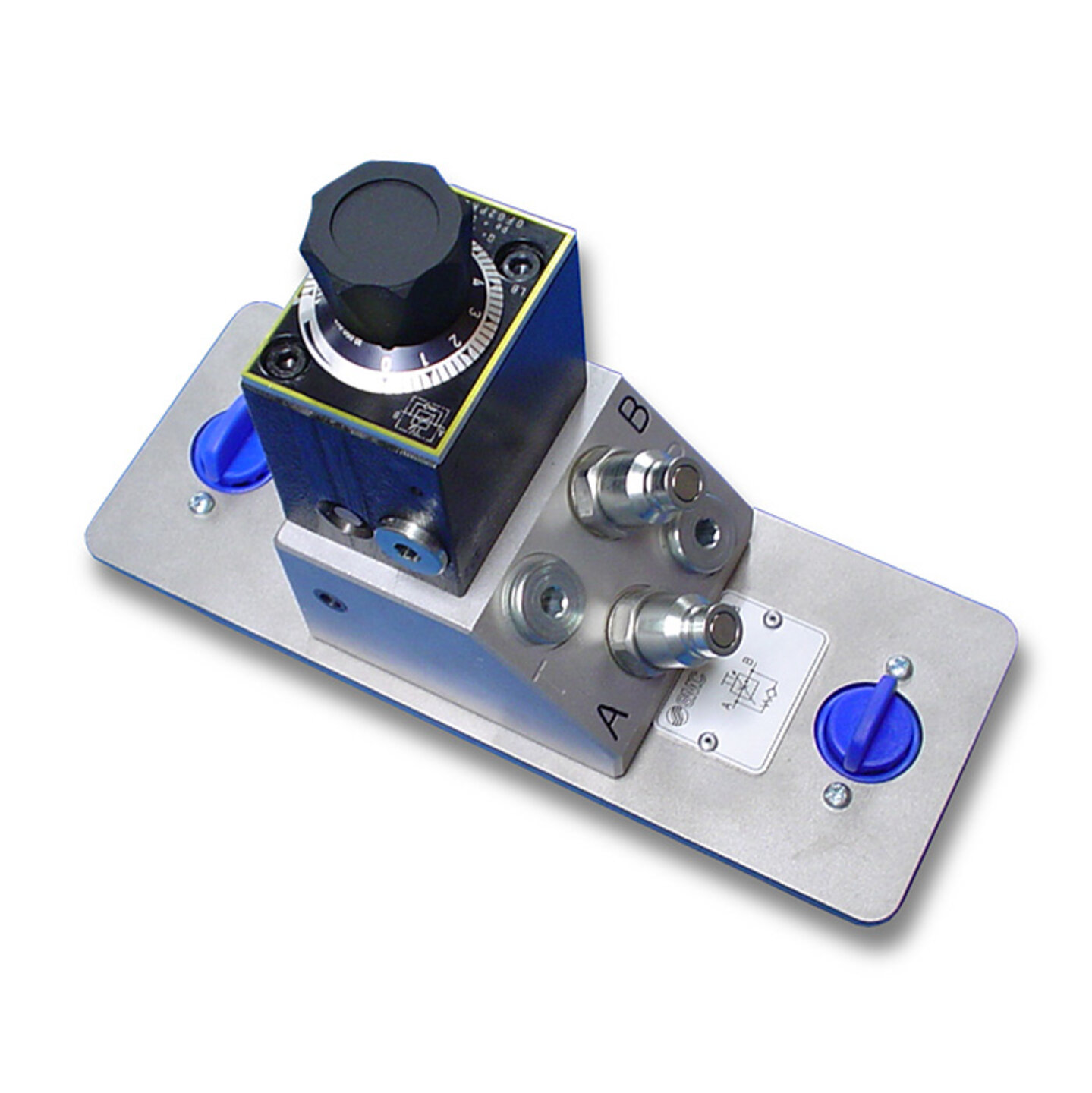

Ventil zur Durchflussregelung mit Rückschlagsperre

HY9208: - Zur Durchflussregelung in eine Richtung, unabhängig von den Drücken am Eingang und Ausgang, und uneingeschränkter Durchfluss in die Gegenrichtung. - Manuelles Regulieren mit gradueller Skala. - Nominale Durchflussmenge: 3,2 l/min. - Auf Grundplatte mit Schnellsteckern R 1/4”. - TN6-genormtes Ventil.
HY9208: druckkompensiertes Durchflussregelventil mit Rückschlagventil des Hydraulik-Technologietrainers HYDROTRAINER-200

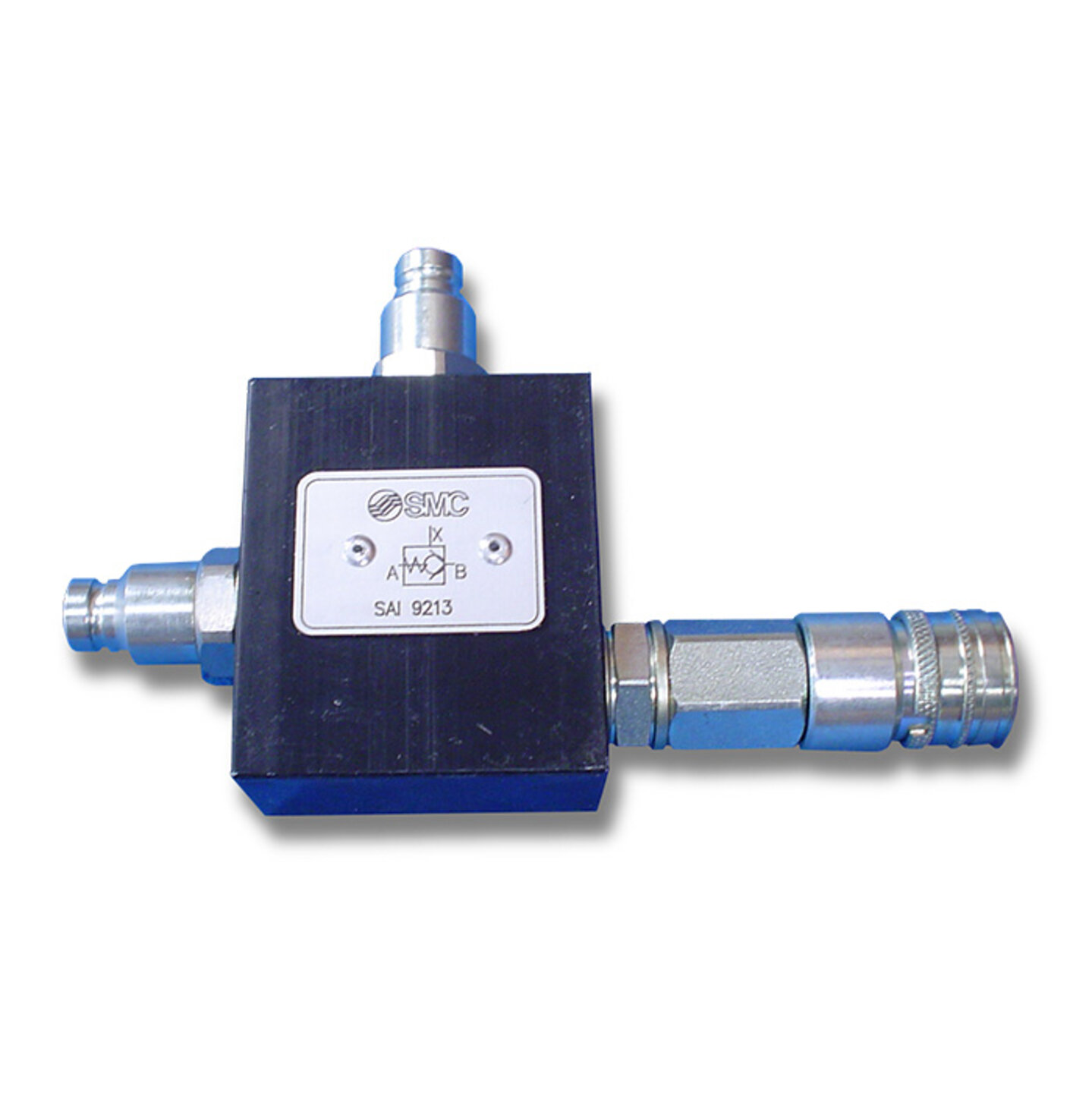

Rückschlagventil mit Steuerung

HY9213: - Normalerweise erfolgt der Öldurchfluss nur in eine Richtung, wenn jedoch Druck am Pilotanschluss anliegt, erfolgt der Durchfluss in beide Richtungen. - Mit interner Drainage. - Typ Patrone, für Montage in Reihe. - Mit zwei Schnellsteckern und einer Schnellkupplung R 1/4”.
HY9213: vorgesteuertes Rückschlagventil für den HYDROTRAINER-200

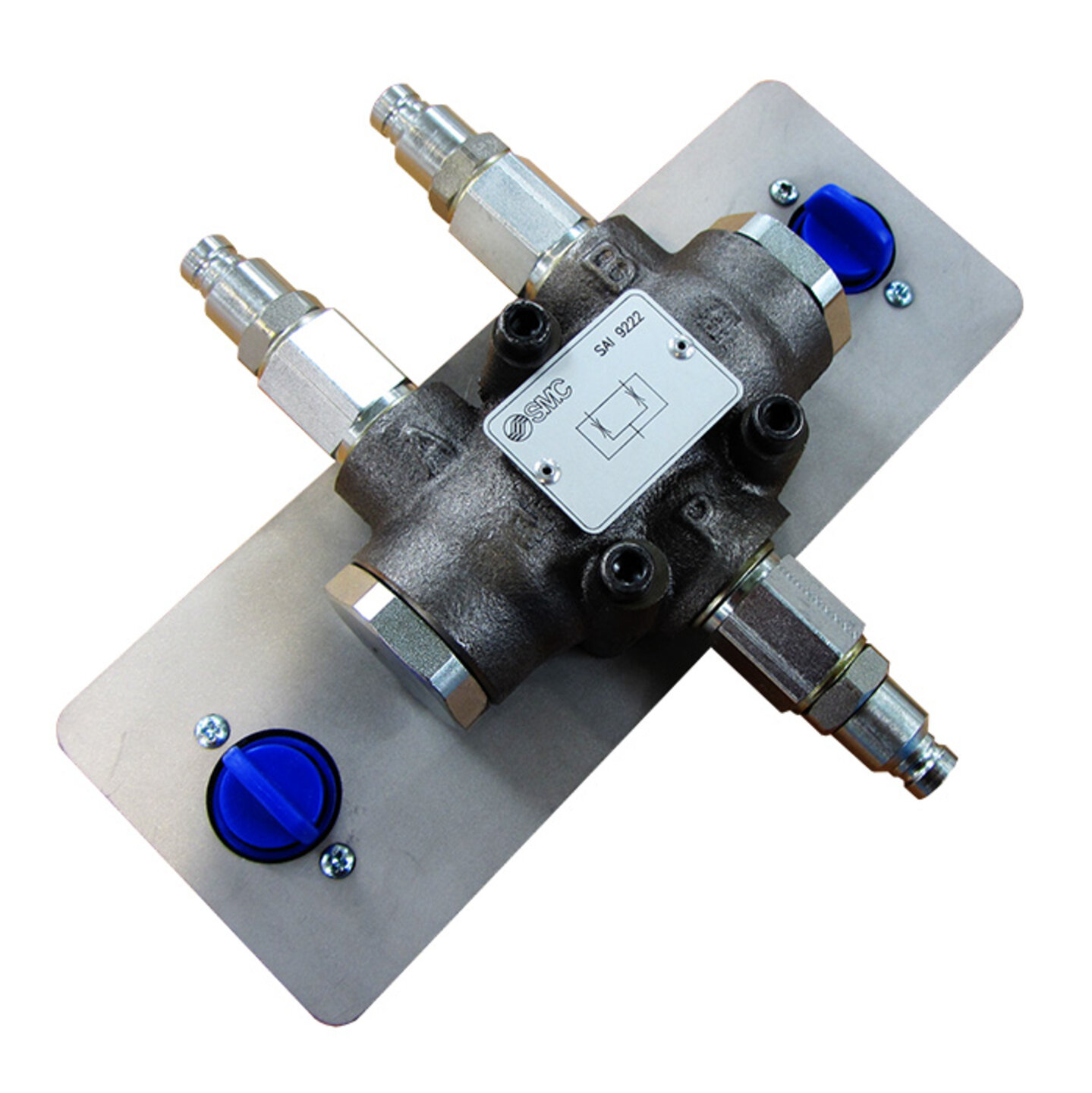

Durchflussteilerventil

HY9222: - Teilt den eingehenden Strom in zwei gleiche Teile. - Nominale Durchflussmenge: 6 l/min. - Max. Volumenstrom: 38 l/min. - Mit Schnellsteckern R1/4”.
HY9222: Stromteilerventil für den HYDROTRAINER-200

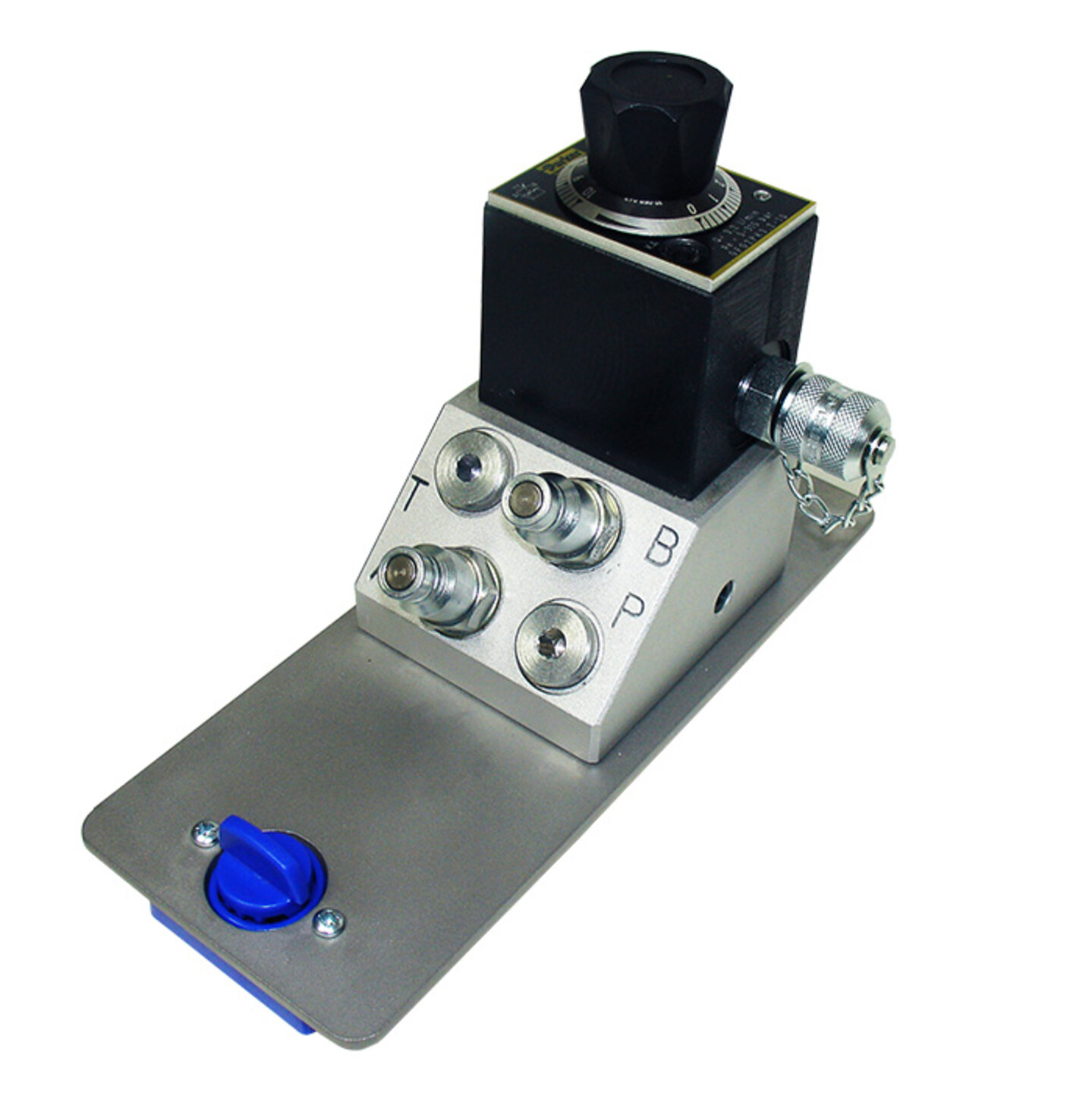

Ventil zur kompensierten Durchflussregelung mit Minimess-Anschluss

HY9262: - Zur Durchflussregelung in eine Richtung, unabhängig von den Drücken am Eingang und Ausgang, sowie einem Hilfsanschluss zur Messung des Drucks. - Nadelventil zur Durchflussregulierung mit hydrostatischem Zweiwege-Ausgleich und Minimess-Druckanschluss für P2. - Nominale Durchflussmenge: 3,2 l/min. - Manuelle Regulierung mit Drehmechanismus. - TN6-genormtes Ventil.
HY9262: druckkompensiertes Durchflussregelventil mit Minimess-Anschluss des Hydraulik-Technologietrainers HYDROTRAINER-200

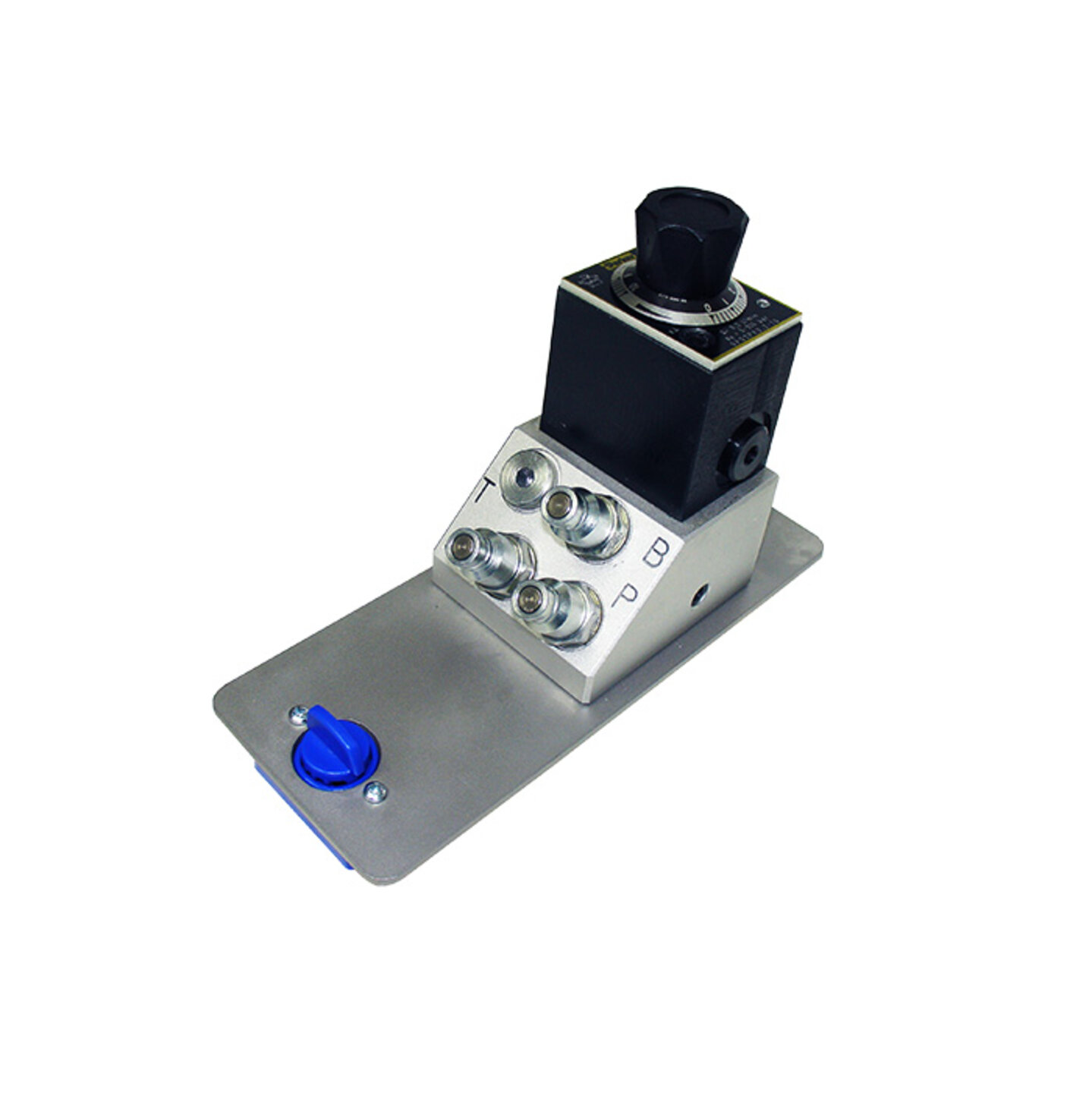

Kompensierter Dreiwege-Durchflussregler

HY9247: - Zur Durchflussregelung in eine Richtung, unabhängig von den Drücken am Eingang und Ausgang. - Nadelventil zur Durchflussregulierung mit hydrostatischem Ausgleich, Pilotsteuerung extern. - Nominale Durchflussmenge: 3,2 l/min. - Manuelle Regulierung mit Drehmechanismus. -TN6-genormtes Ventil.
HY9247: druckkompensierter 3-Wege-Durchflussregler für den HYDROTRAINER-200
