Drucksteuerungsventil - Komponenten

Der HYDROTRAINER-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

Katalog herunterladen Produktkonfigurator

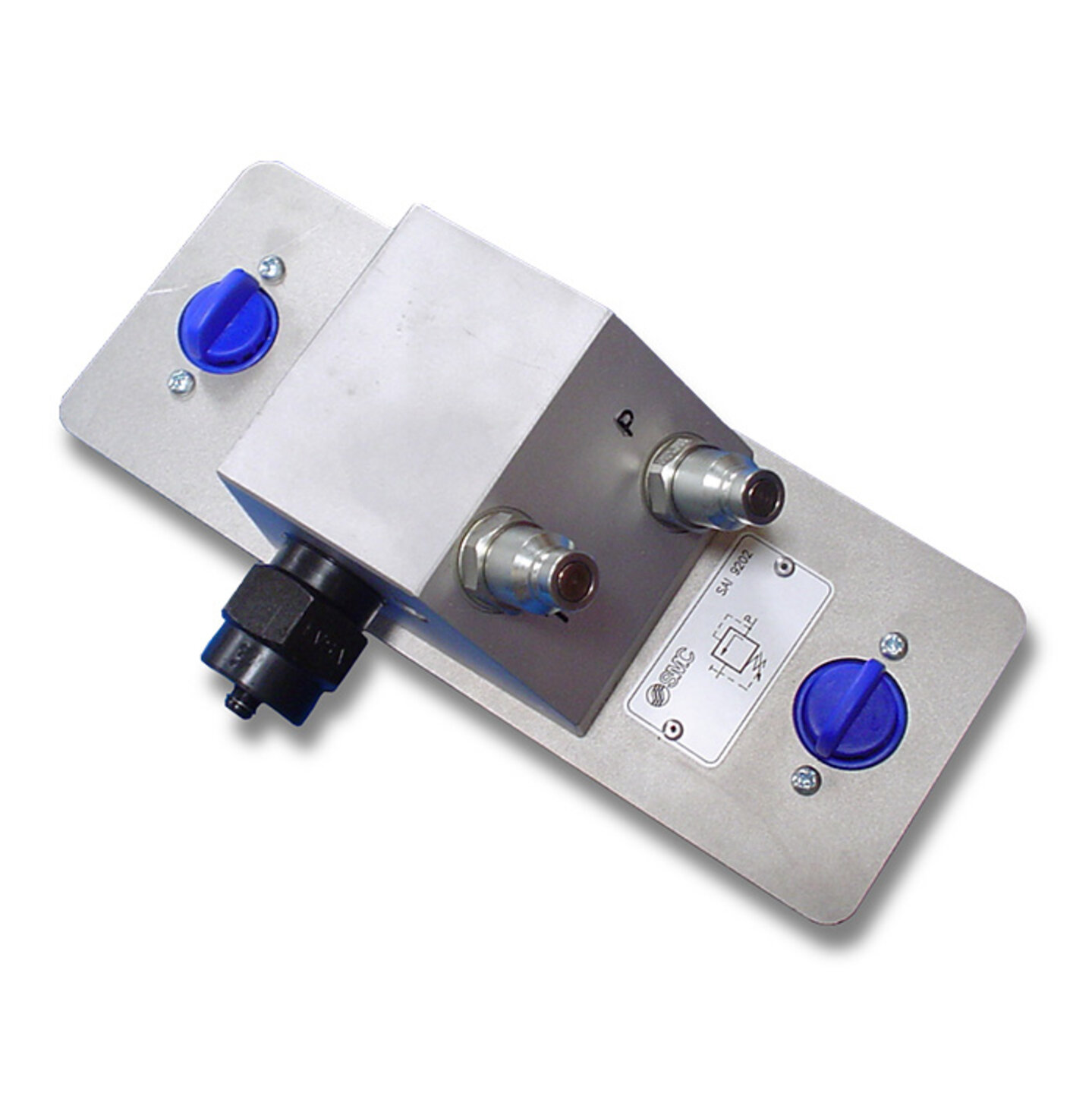

Druckbegrenzungsventil

HY9202: - Zur Einstellung des Maximaldrucks am Eingang und Entlastung des Überdrucks in einen Behälter ab dem eingestellten Wert. - Direktsteuerung. - Regulierungsdruck: 2-64 bar. - Umfasst Schnellstecker R 1/4”.

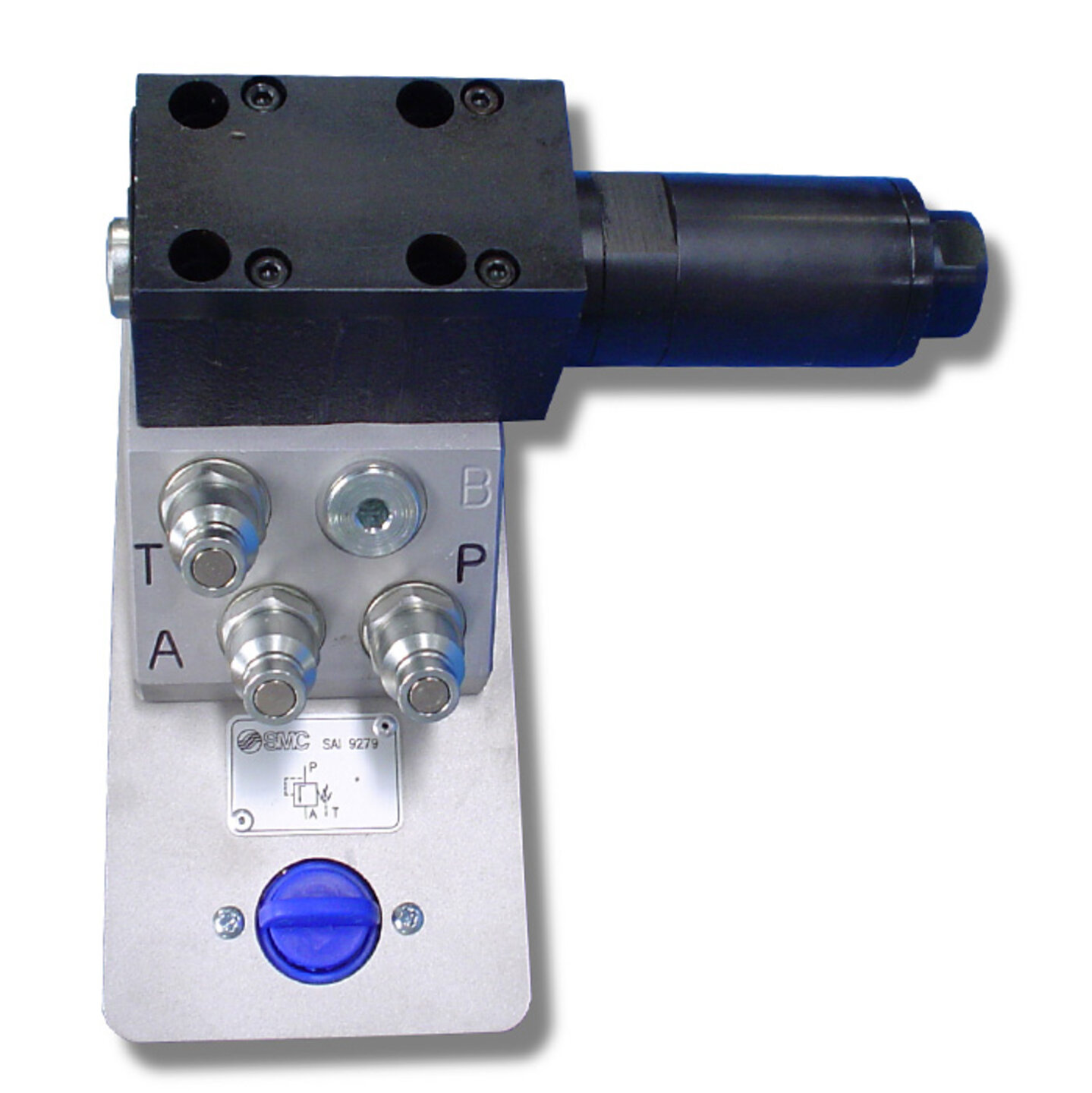

Druckbegrenzungs-Schieberventil. Folgenventil

HY9279: - Das Ventil öffnet, wenn am Eingang der voreingestellte Druckwert erreicht wird. - Direktgesteuerter Schieber mit Dämpfer. - Regulierungsdruck: 2÷64 bar. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.

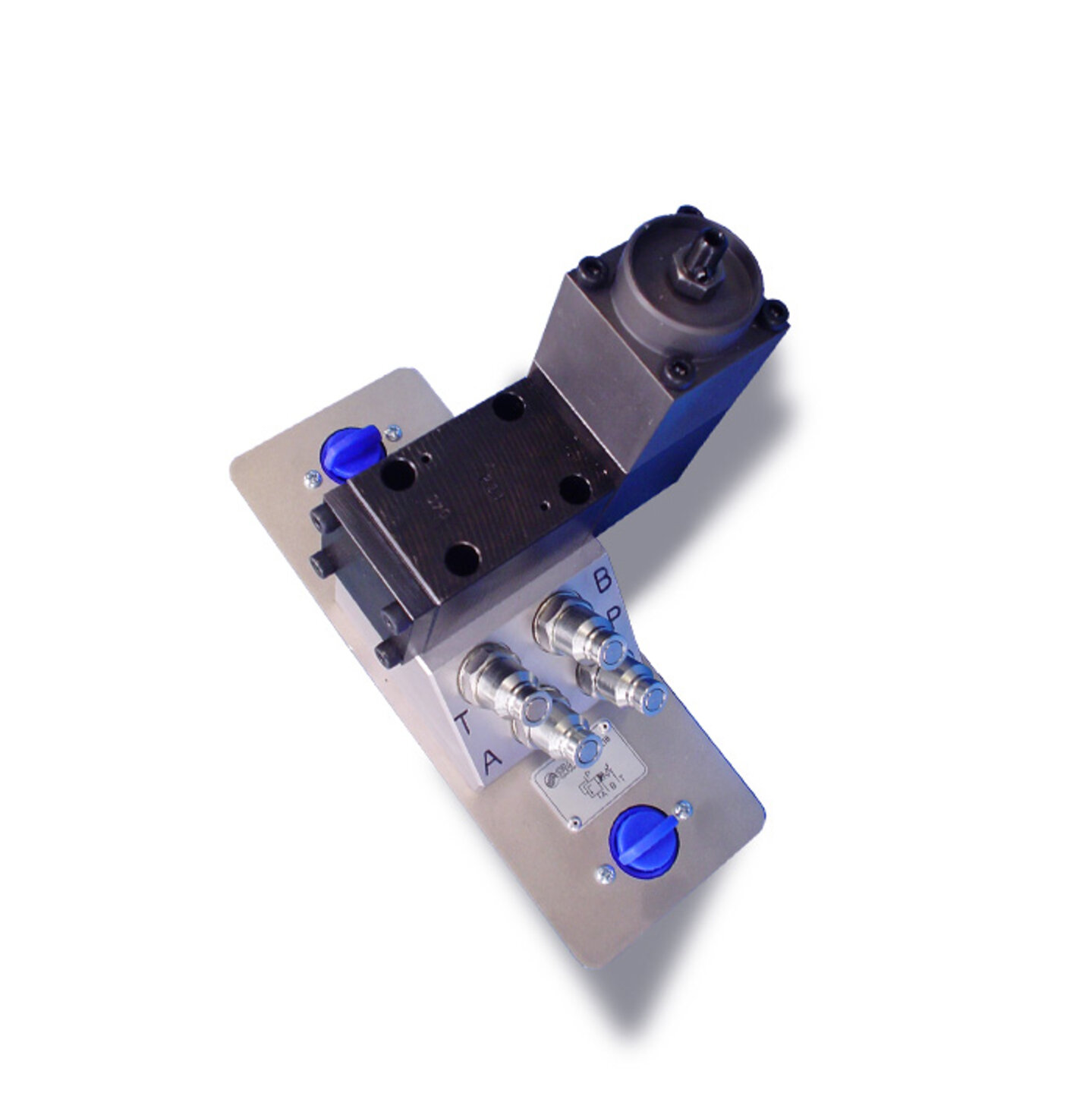

Druckbegrenzungsventil mit Vorsteuerung

HY9218: - Zweistufiges Überdruckventil mit Haupt- und Pilotstufe. Kann als Sequenzventil arbeiten und schaltet von P nach A, wenn der eingestellte Druckwert erreicht wird. - Indirektsteuerung des Schiebers. - Regulierungsdruck: 2-64 bar. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.

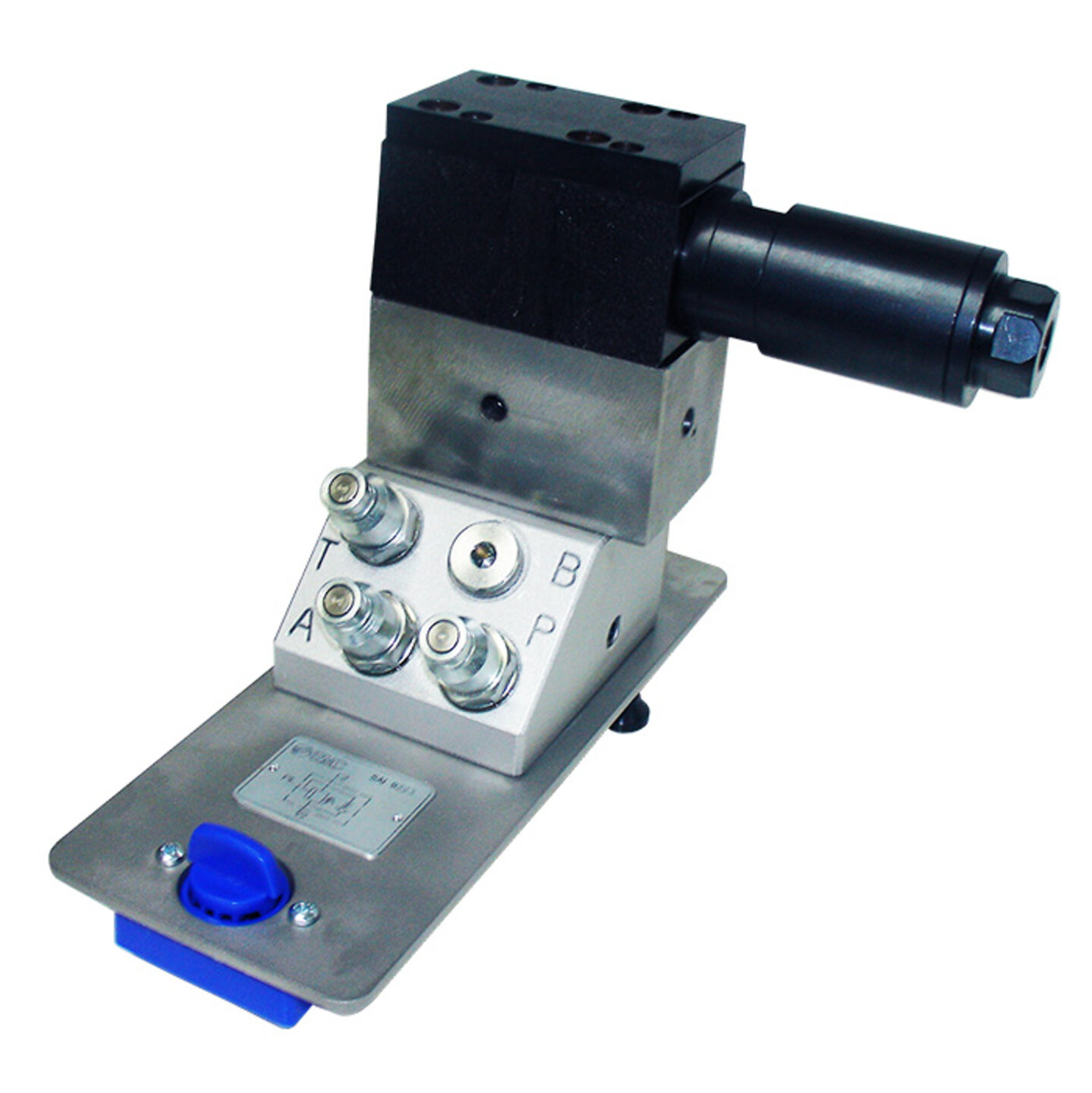

Sprungventil

HY9223: - Kompensiert die vom Antrieb bewegte Last. - Belastungssteuerungsventil - Manuelles Einstellen. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.

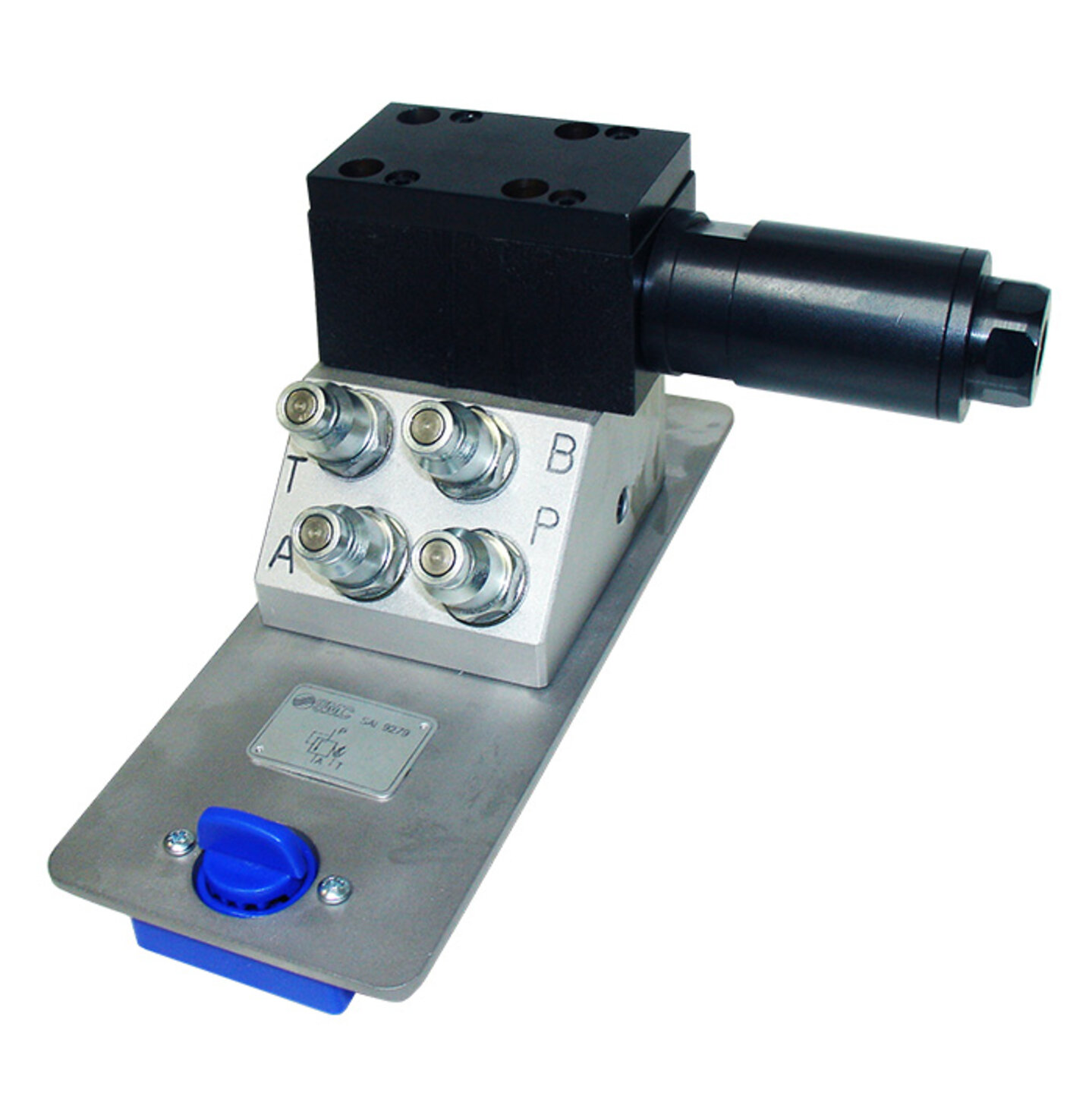

Ablassventil mit externem Pilotventil

HY9283: - Das Ventil öffnet, wenn am Pilotanchluss der voreingestellte Druckwert erreicht wird. - Direktsteuerung. - Regulierungsdruck: 2÷64 bar. - Max. Volumenstrom: 25 l/min. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.

Dreiwege-Druckminderventil

HY9219: - Zur Druckregelung am Ausgang an A. - Direktsteuerung. - Regulierungsdruck: 2÷64 bar. - Mit Begrenzungsfunktion. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.

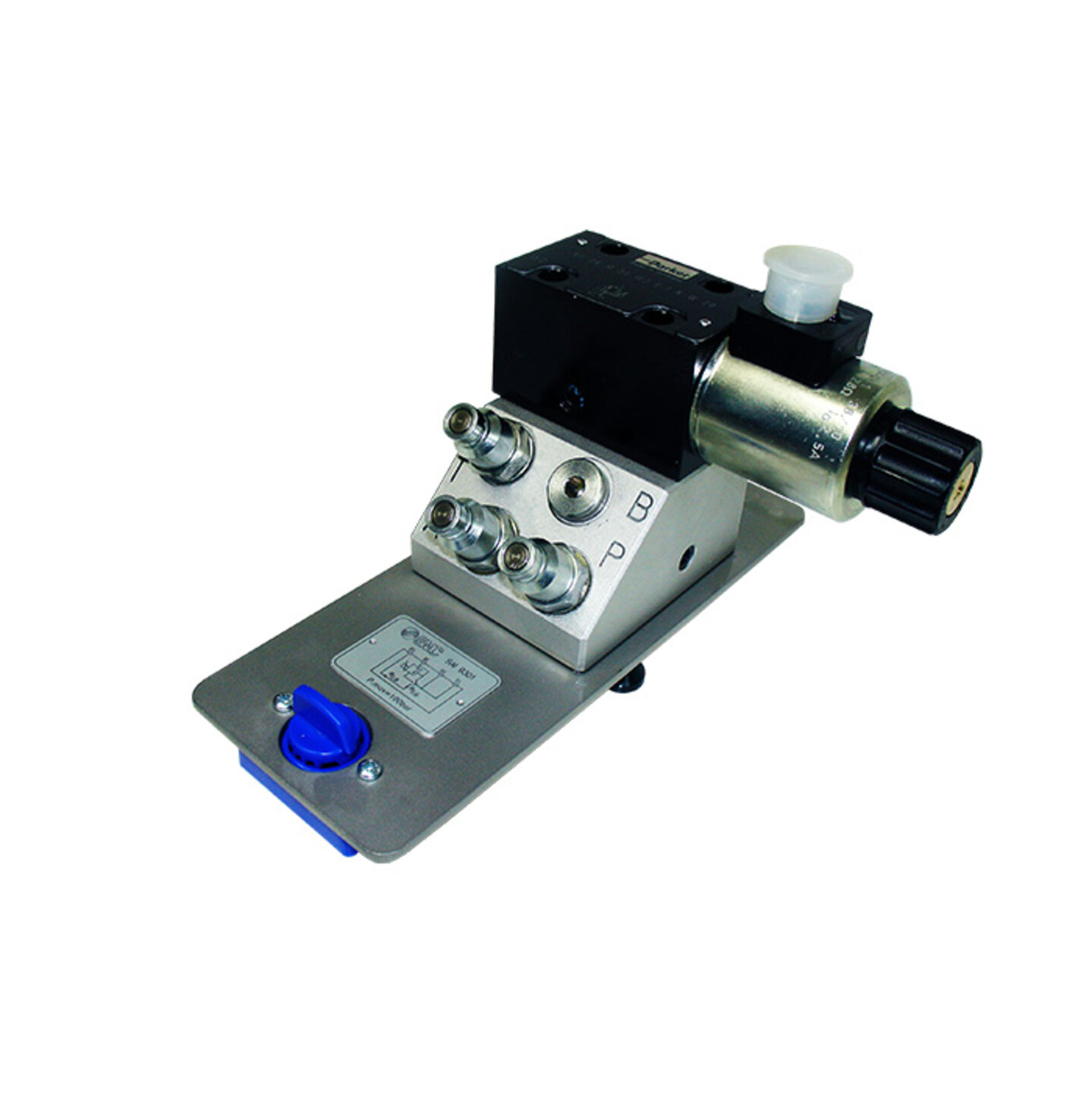

Proportionales Druckbegrenzungsventil, Direktsteuerung

HY9301: - Regelt den Maximaldruck an einem Punkt mithilfe eines elektrischen Steuersignals. - Direktsteuerung. - Maximaldruck: 105 bar - Mit Proportionalspule für 0 – 0,8 A. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6. *Anschlussteil für Proportionalspule SAI9303 erforderlich.

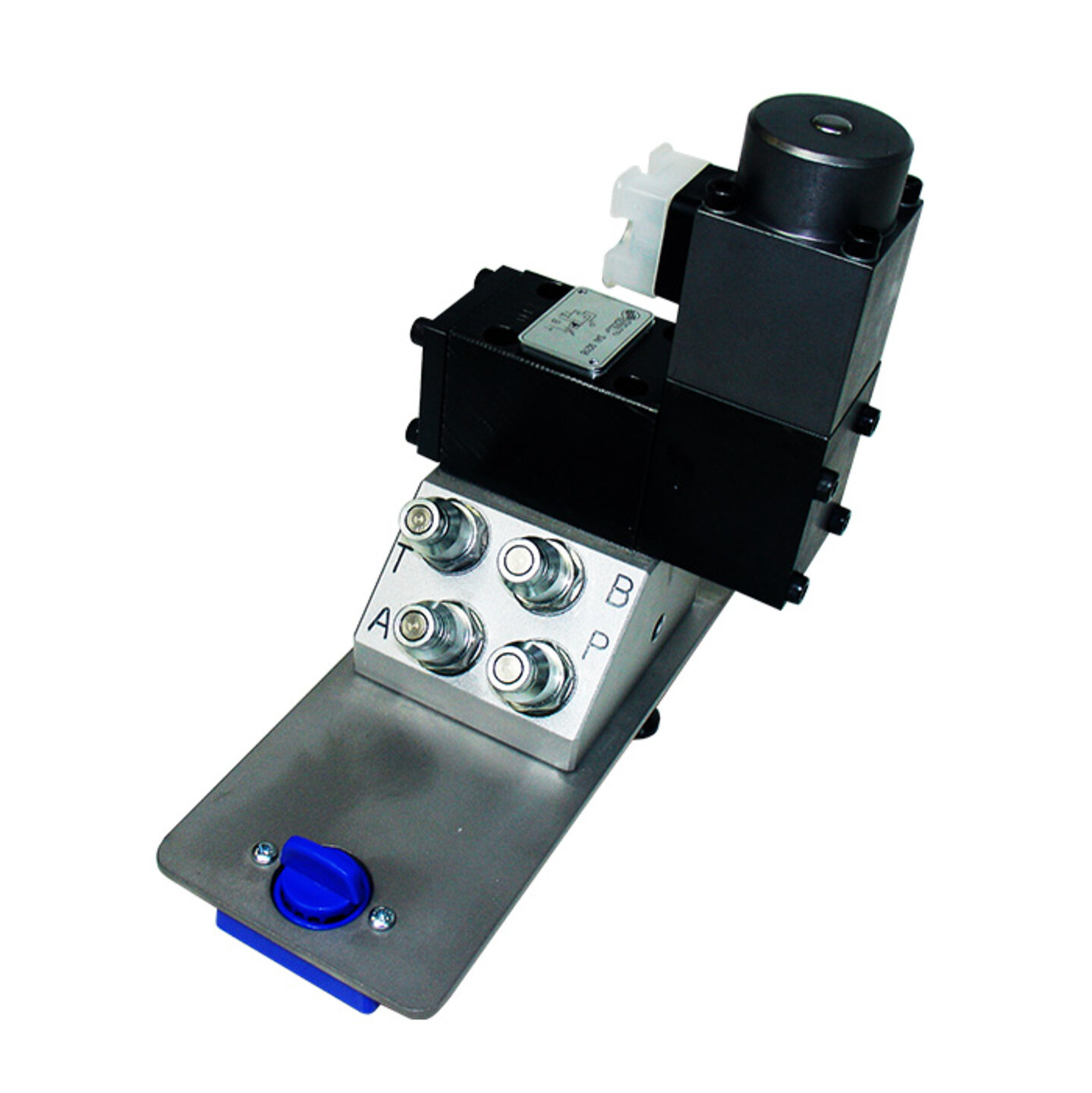

Proportionales Druckbegrenzungsventil mit Vorsteuerung

HY9305: - Regelt den Maximaldruck an einem Punkt mithilfe eines elektrischen Steuersignals. Verfügt über eine Hauptstufe und eine Pilotstufe. - Regulierungsdruck: 0÷64 bar. - Max. Volumenstrom: 60 l/min. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6. *Anschlussteil für Proportionalspule SAI9303 erforderlich.

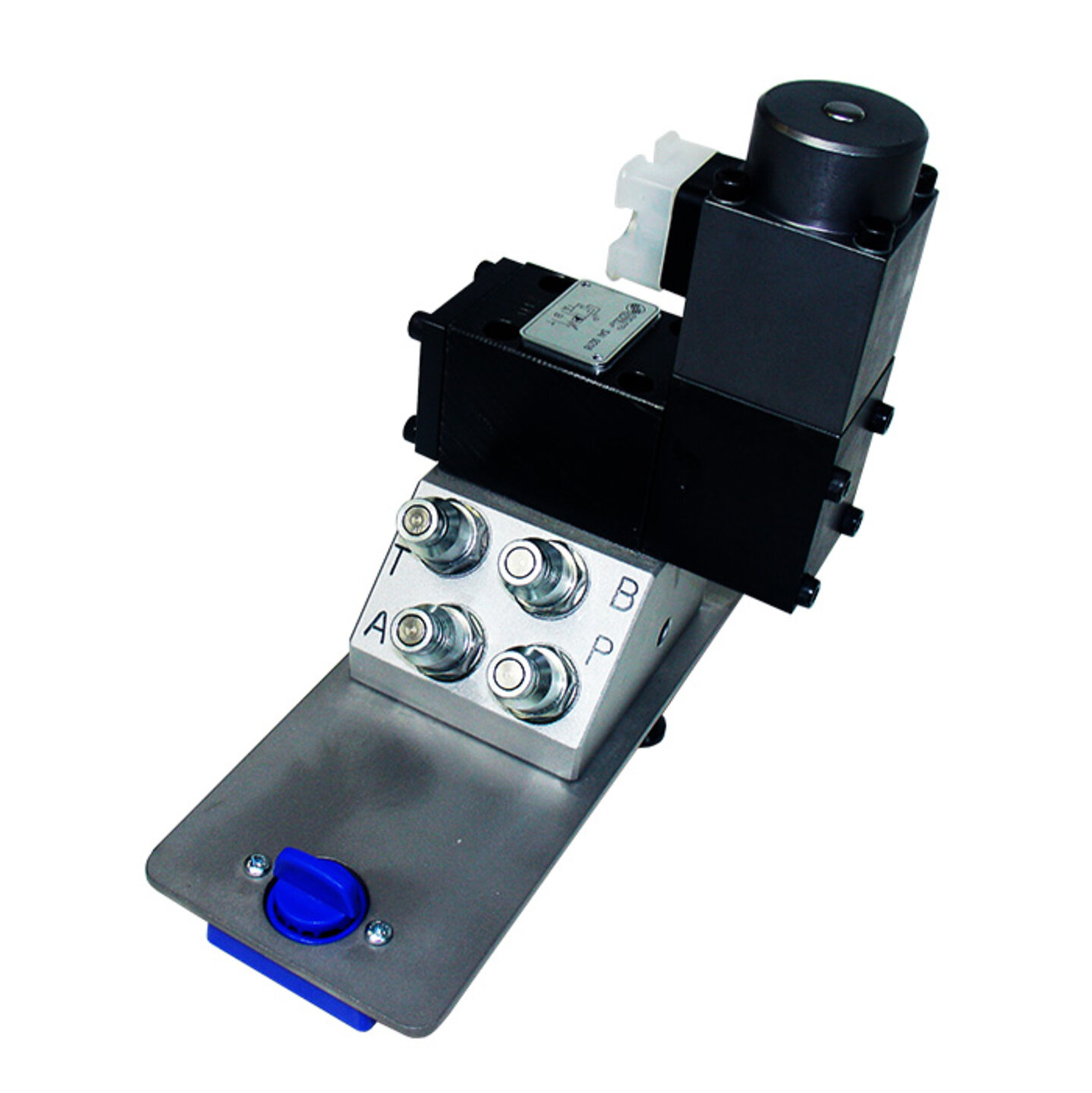

Proportionales Druckminderventil mit Vorsteuerung

HY9318: - Verringert den Druckwert mithilfe eines elektrischen Steuersignals. - Druckminderung per Vorsteuerung mit Begrenzungsfunktion in Abhängigkeit von der Flussrichtung: P -> A Minderung, A -> T Begrenzung. - Regulierungsdruck: 0÷64 bar. - Mit Vorsteuerkammer. - Max. Volumenstrom: 40 l/min. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Regulierung per Proportionalspule. - Normalisiertes Ventil TN 6. *Anschlussteil für Proportionalspule SAI9303 erforderlich.

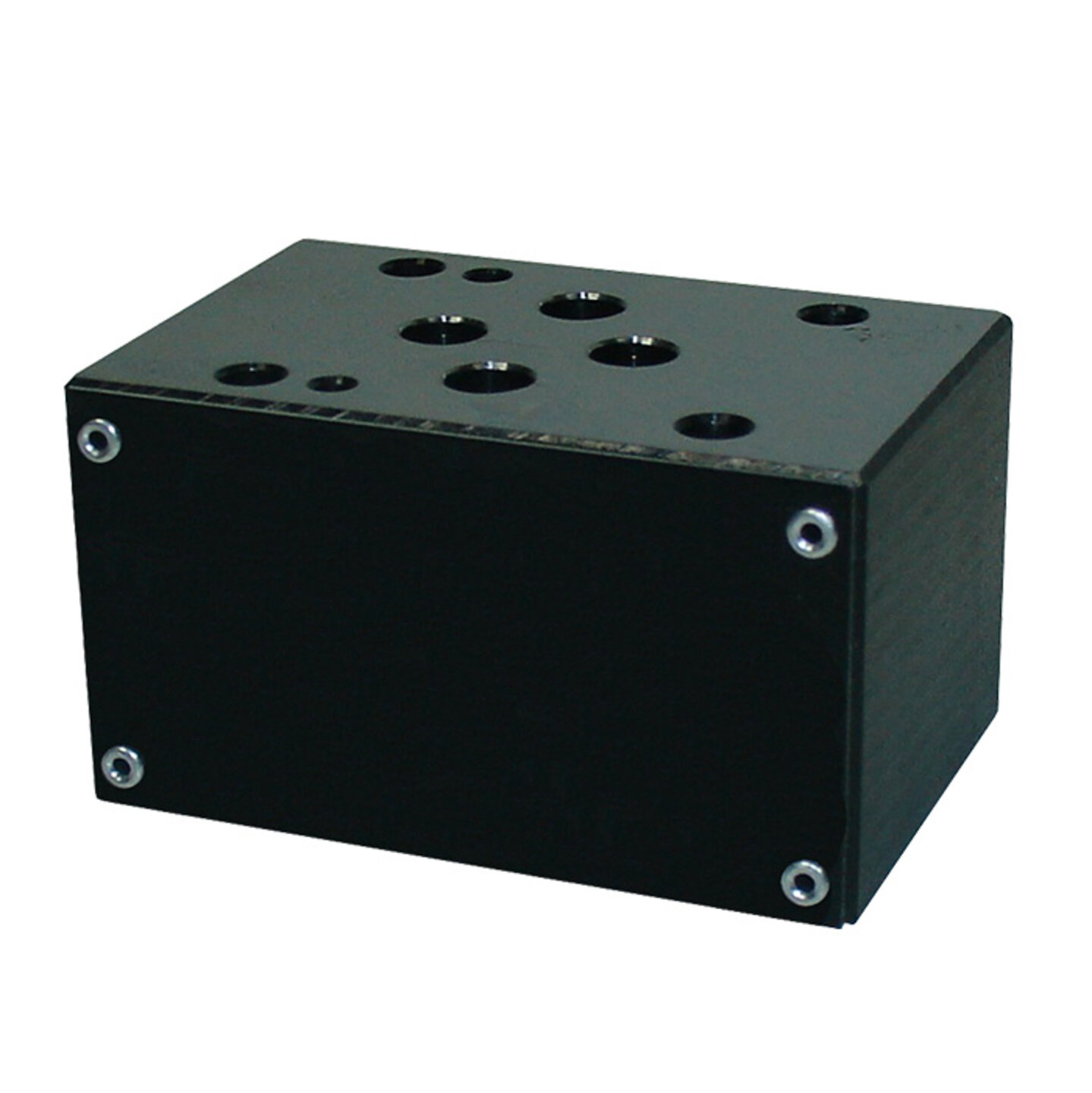

Druckwaage

HY9259: - Für den Durchfluss durch das Proportionalventil unabhängig von den Eingangs- und Eingangsdrücken. - Druckwaage für modulare Montage unter Verteilerventil TN6, Sandwichmontage. - ∆P: 5 bar - Konstante Volumenströme dank Druckausgleich zwischen Leitung P mit A oder B.

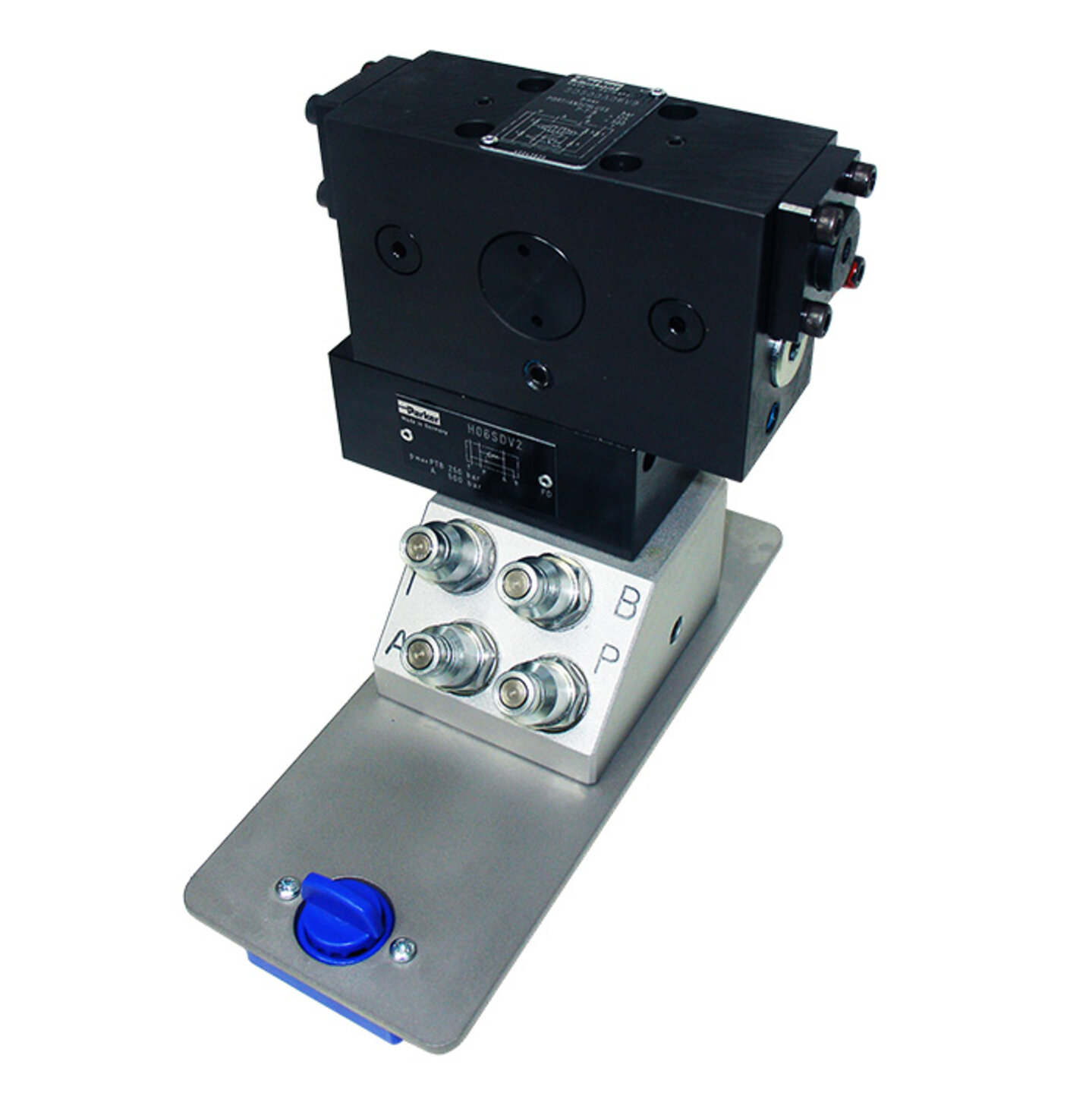

Druckmultiplikator 1:4 mit für Bypass gesteuertem Rückschlagventil

HY9242: - Vervierfacht den Eingangsdruck - Umfasst für Bypass-Funktion gesteuertes Rückschlagventil. - Auf Grundplatte mit Schnellsteckern R 1/4”. - Normalisiertes Ventil TN 6.
